Tvorba materiálů pro podporu výuky BIM projektování elektrických rozvodů budov

| Kategorie: Diplomové, bakalářské práce  | Tento dokument chci!

Vydal: Fakulta elektrotechniky a komunikačních technologií VUT v Brně

Strana 52 z 76

Jak získat tento dokument?






Poznámky redaktora

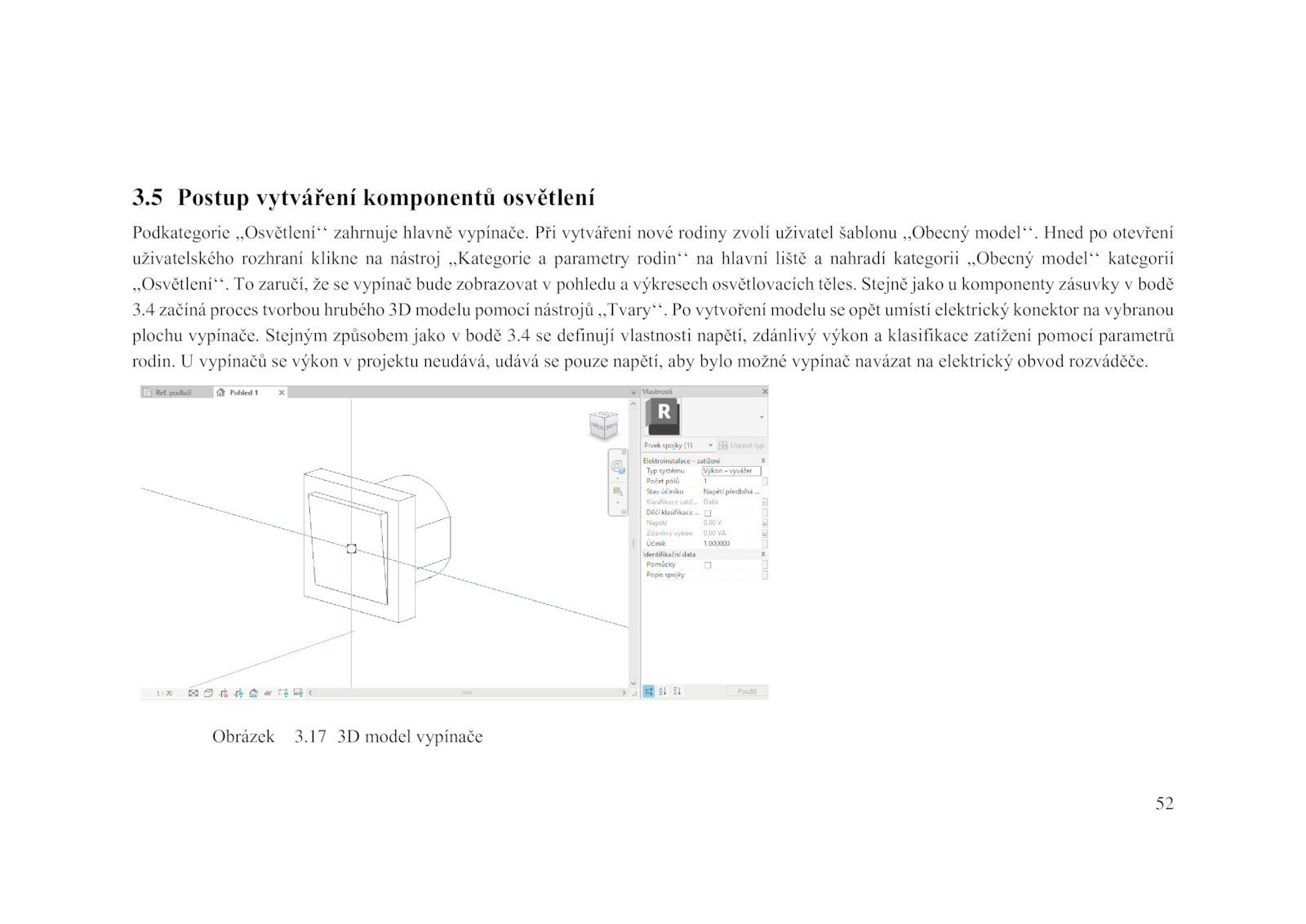

5 Postup vytváření komponentů osvětlení Podkategorie ,,Osvětlení‘‘ zahrnuje hlavně vypínače. vypínačů výkon projektu neudává, udává pouze napětí, aby bylo možné vypínač navázat elektrický obvod rozváděče. Hned otevření uživatelského rozhraní klikne nástroj ,,Kategorie parametry rodin‘‘ hlavní liště nahradí kategorii ,,Obecný model‘‘ kategorií ,,Osvětlení‘‘. Stejně jako komponenty zásuvky bodě 3. Stejným způsobem jako bodě 3. zaručí, vypínač bude zobrazovat pohledu výkresech osvětlovacích těles. Obrázek 3. Při vytváření nové rodiny zvolí uživatel šablonu ,,Obecný model‘‘.17 model vypínače .4 začíná proces tvorbou hrubého modelu pomocí nástrojů ,,Tvary‘‘. vytvoření modelu opět umístí elektrický konektor vybranou plochu vypínače.52 3.4 definují vlastnosti napětí, zdánlivý výkon klasifikace zatížení pomocí parametrů rodin
