modely
vypínačů, které mají pouze jednu nebo dvě klapky nijak neliší, byly proto vytvořeny
různé schématické značky, podle kterých může uživatel výkresu jednoduše rozlišit. vypínačů není třeba udávat výkon ani zátěž,
udává pouze napěťová hladina, která umožňuje připojení obvodům rozváděče.3 Komponenty světelných obvodů
V rámci semestrální práce bylo vytvořeno více variant vypínačů, rozvodná montážní
krabice pro světelné rozvody svítidla pro nástěnnou stropní instalaci.37
3.
Rozvodná krabice, která již jednou použita komponentech pro zásuvkové obvody,
byla softwaru vytvoření kopie přirazena kategorii osvětlení, aby zobrazovala
ve výkresech pouze pro světelné obvody. Pro
montáž šikmé podhledy bylo vytvořeno svítidlo nastavitelným sklonem.

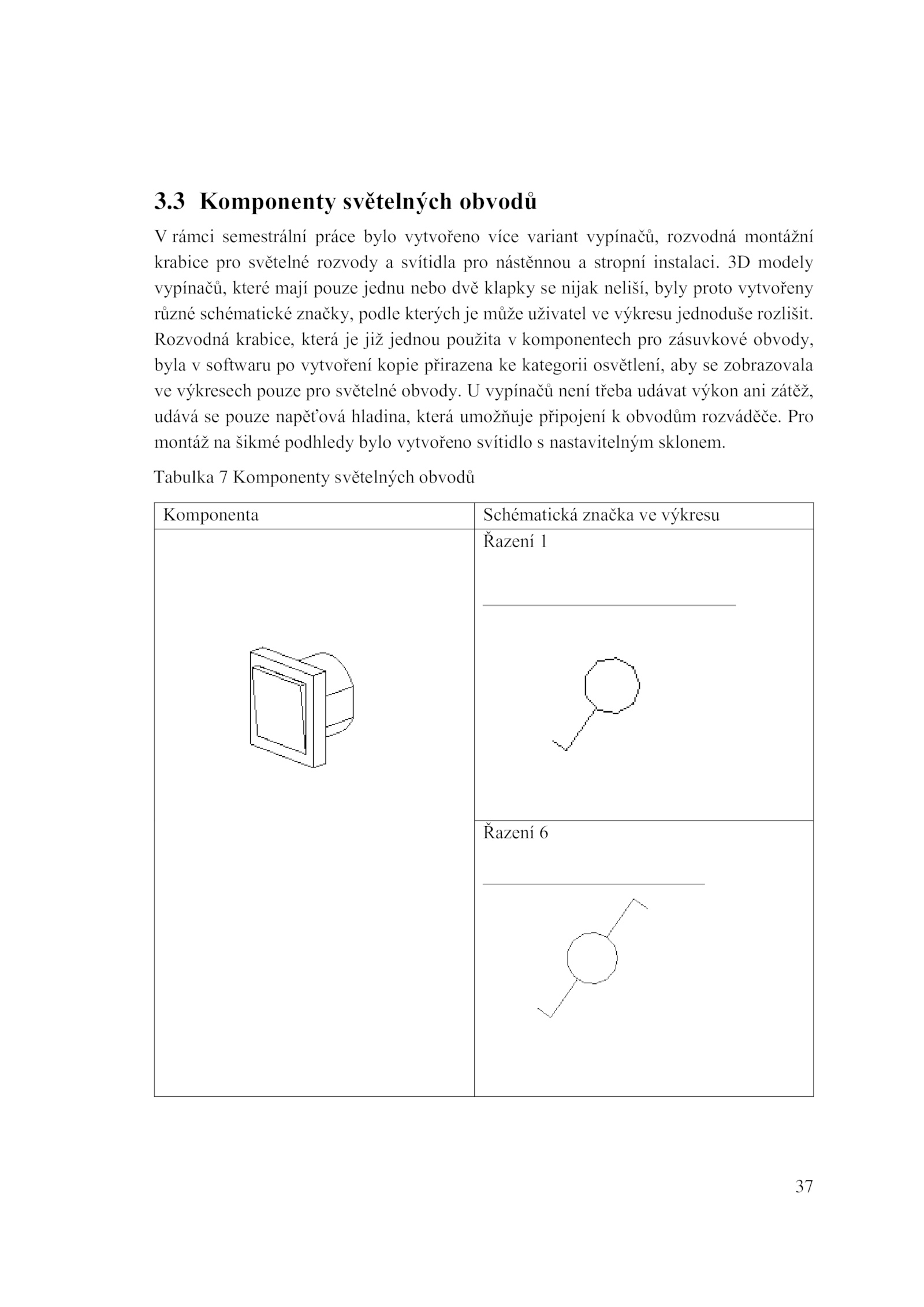

Tabulka Komponenty světelných obvodů
Komponenta Schématická značka výkresu
Řazení 1
Řazení
