notice. www.revos.r.06 samoregulační topný kabel dodává REVOS, s. při následujících podmínkách:
Jmenovité napětí 230 V
Jistič charakteristikou zatížený maximálně %
Maximální úbytek napětí napáječích topného kabelu %
Napájení jedné strany topného kabelu
Teplota při
zapnutí [°C]
Jmenovitá
vypínací
hodnota [A]
Max.0006U
12ATEX1431U
Data
Type ELSR-N °C
Typ Jmenovitý výkon
Přibližné
rozměry
[mm]
Přibližná
hmotnost
[g/m]
Číslo
výrobku
ELSR-N-10-2-AO W/m při 13,6 5,5 B0200130
ELSR-N-10-2-BO W/m při 14,1 5,8 108 B0200110
ELSR-N-10-2-BOT W/m při 13,8 5,6 108 B0200119
ELSR-N-20-2-AO W/m při 13,6 5,5 B0200230
ELSR-N-20-2-BO W/m při 14,1 5,8 108 B0200210
ELSR-N-20-2-BOT W/m při 13,8 5,6 108 B0200219
ELSR-N-30-2-AO W/m při 13,6 5,5 B0200330
ELSR-N-30-2-BO W/m při 14,1 5,8 108 B0200310
ELSR-N-30-2-BOT W/m při 13,8 5,6 108 B0200319
ELSR-N-40-2-AO W/m při 13,6 5,5 B0200430
ELSR-N-40-2-BO W/m při 14,1 5,8 108 B0200410
ELSR-N-40-2-BOT W/m při 13,8 5,6 108 B0200419
Topné délky kabelu ELSR-N-.) °C
Maximální povolená
teplota (zap.
Výkon ELSR-N-…-2
(na izolovaných kovových potrubích dle 62395-1)
Pocínované
měděné opředení
Pocínovaný měděný
ochranný vodič
Ochranná
hliníková fólie
Vnější plášť
Izolace
Samoregulační
topný element
Napáječ
1,23 mm2
BO
Ochranné opředení vnější termoplastový plášť
AO Hliníková fólie vnější termoplastový plášť
BOT Ochranné opředení vnější fluoropolymerový plášť

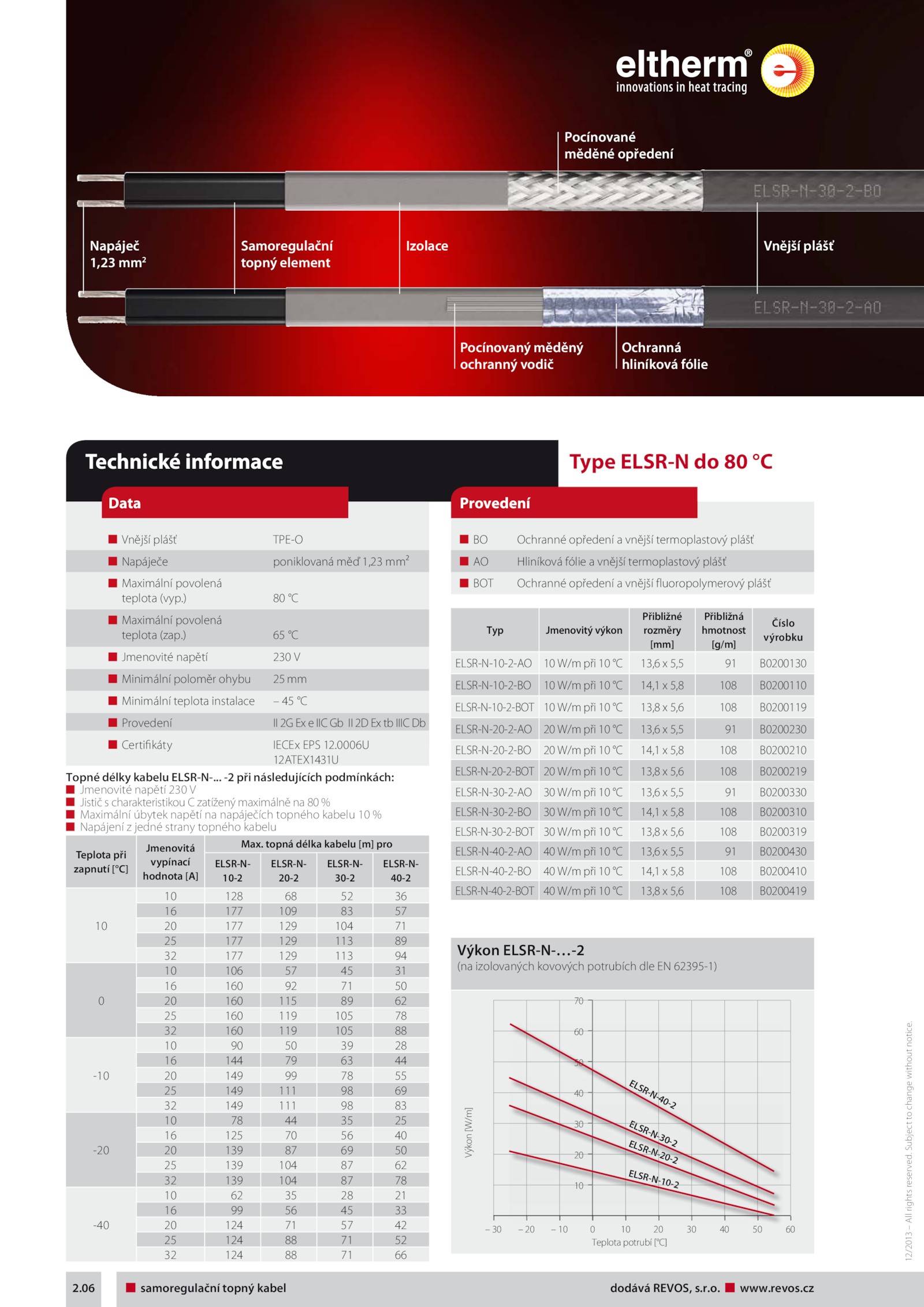

Technické informace
Provedení
Vnější plášť TPE-O
Napáječe poniklovaná měď 1,23 mm²
Maximální povolená
teplota (vyp. topná délka kabelu [m] pro
ELSR-N-
10-2
ELSR-N-
20-2
ELSR-N-
30-2
ELSR-N-
40-2
10
10 128 36
16 177 109 57
20 177 129 104 71
25 177 129 113 89
32 177 129 113 94
0
10 106 31
16 160 50
20 160 115 62
25 160 119 105 78
32 160 119 105 88
-10
10 28
16 144 44
20 149 55
25 149 111 69
32 149 111 83
-20
10 25
16 125 40
20 139 50
25 139 104 62
32 139 104 78
-40
10 21
16 33
20 124 42
25 124 52
32 124 66
Výkon
[W/m]
Teplota potrubí [°C]
ELSR-N-10-2
ELSR-N-20-2
ELSR-N-30-2
– 60
10
20
30
40
60
70
50
ELSR-N-40-2
2.) °C
Jmenovité napětí 230 V
Minimální poloměr ohybu 25mm
Minimální teplota instalace °C
Provedení IIC IIIC Db
Certifikáty IECEx EPS 12
