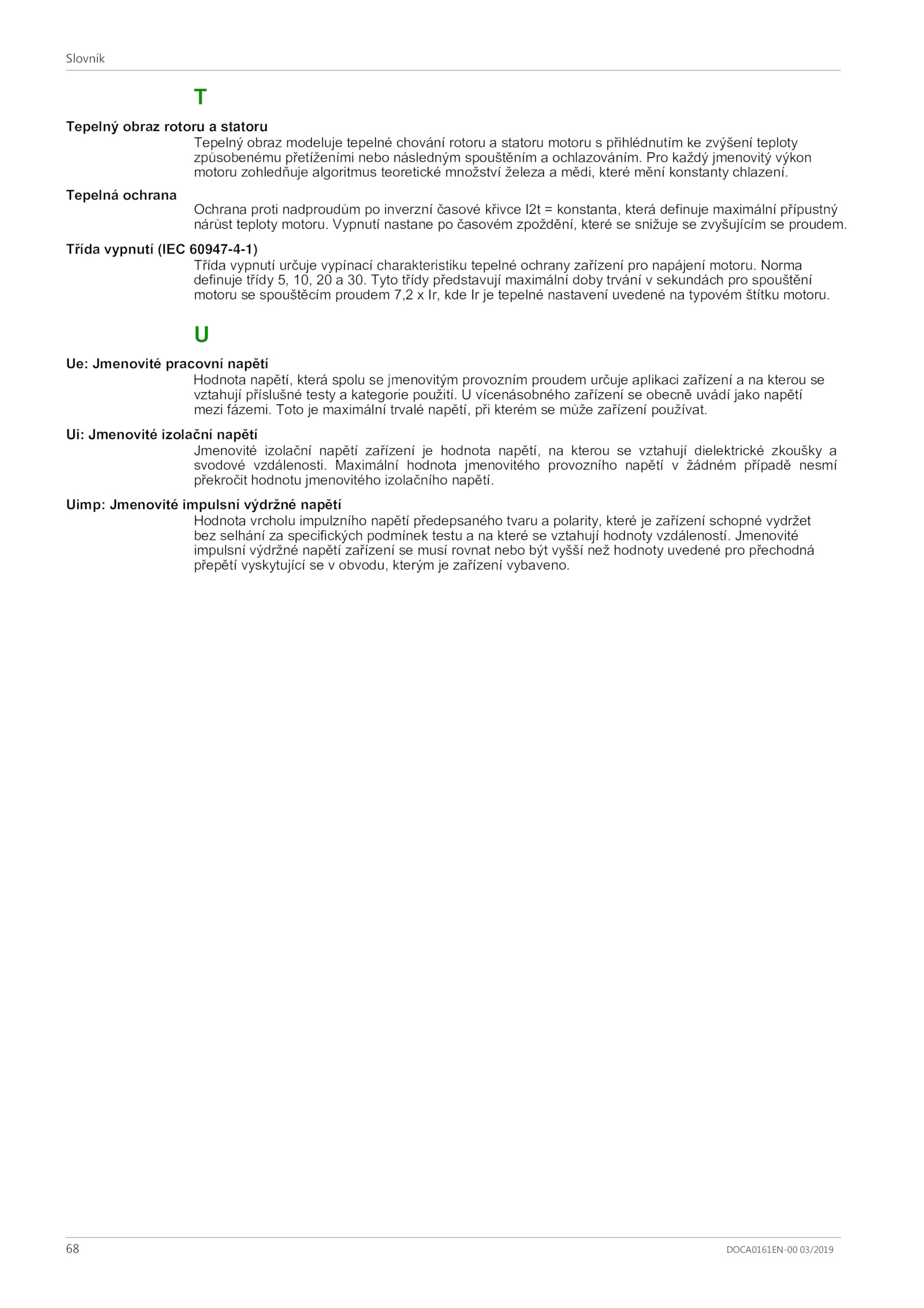

Slovník 68 DOCA0161EN-00 03/2019 T Tepelný obraz rotoru statoru Tepelný obraz modeluje tepelné chování rotoru statoru motoru přihlédnutím zvýšení teploty způsobenému přetíženími nebo následným spouštěním ochlazováním. Toto maximální trvalé napětí, při kterém může zařízení používat. . Maximální hodnota jmenovitého provozního napětí žádném případě nesmí překročit hodnotu jmenovitého izolačního napětí. Tepelná ochrana Ochrana proti nadproudům inverzní časové křivce I2t konstanta, která definuje maximální přípustný nárůst teploty motoru. Uimp: Jmenovité impulsní výdržné napětí Hodnota vrcholu impulzního napětí předepsaného tvaru polarity, které zařízení schopné vydržet bez selhání specifických podmínek testu které vztahují hodnoty vzdáleností. vícenásobného zařízení obecně uvádí jako napětí mezi fázemi. Pro každý jmenovitý výkon motoru zohledňuje algoritmus teoretické množství železa mědi, které mění konstanty chlazení. U Ue: Jmenovité pracovní napětí Hodnota napětí, která spolu jmenovitým provozním proudem určuje aplikaci zařízení kterou se vztahují příslušné testy kategorie použití. Jmenovité impulsní výdržné napětí zařízení musí rovnat nebo být vyšší než hodnoty uvedené pro přechodná přepětí vyskytující obvodu, kterým zařízení vybaveno. Ui: Jmenovité izolační napětí Jmenovité izolační napětí zařízení hodnota napětí, kterou vztahují dielektrické zkoušky a svodové vzdálenosti. Třída vypnutí (IEC 60947-4-1) Třída vypnutí určuje vypínací charakteristiku tepelné ochrany zařízení pro napájení motoru. Norma definuje třídy 10, 30. Tyto třídy představují maximální doby trvání sekundách pro spouštění motoru spouštěcím proudem 7,2 Ir, kde tepelné nastavení uvedené typovém štítku motoru. Vypnutí nastane časovém zpoždění, které snižuje zvyšujícím proudem
