TeSys GV5 / GV6 Motorové jističe a manuální motorové chrániče

| Kategorie: Montážní návody Návody k obsluze Firemní tiskovina  | Tento dokument chci!

Vydal: Schneider Electric, a.s.

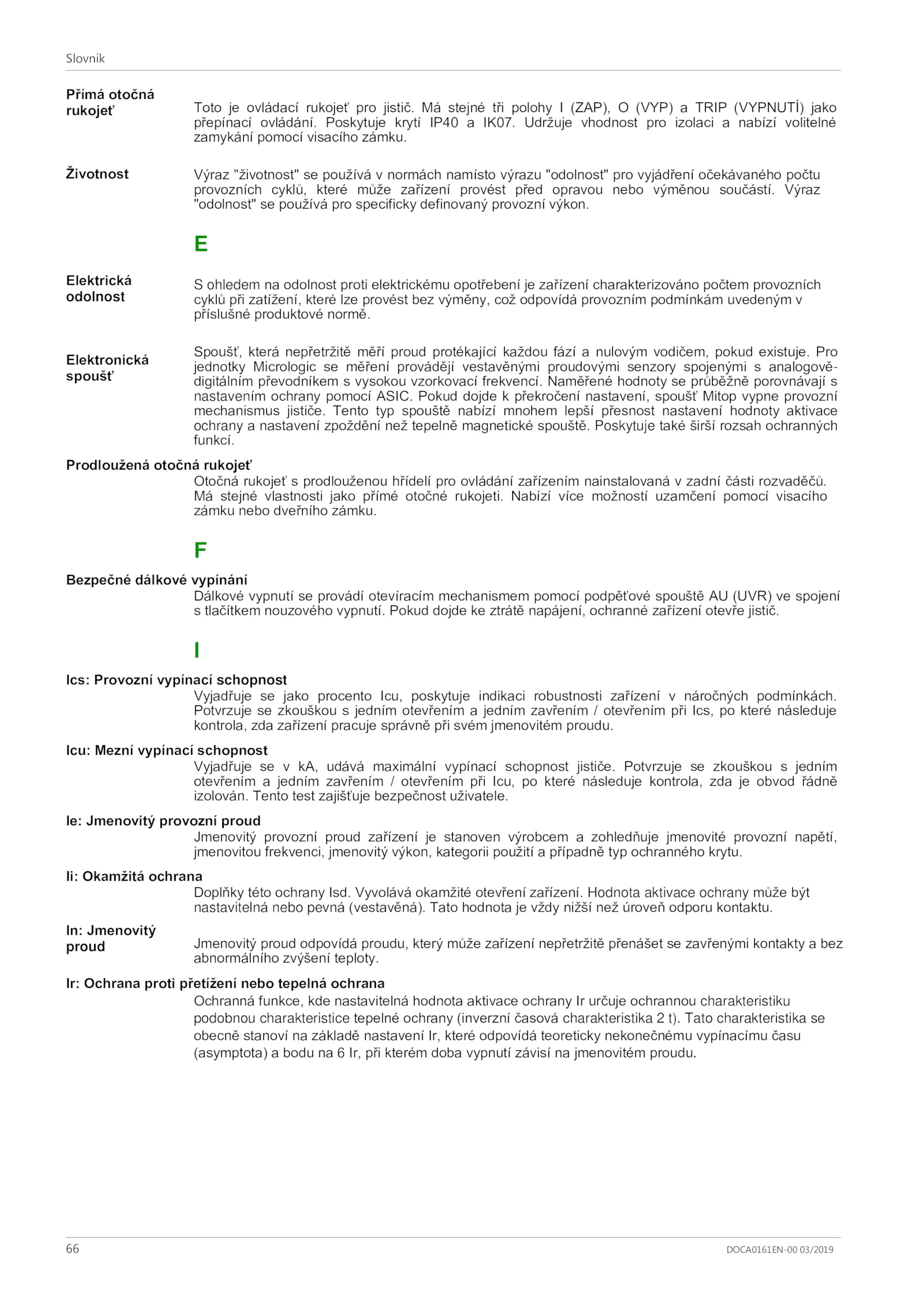

Strana 66 z 72







Poznámky redaktora
Výraz "odolnost" používá pro specificky definovaný provozní výkon. Poskytuje krytí IP40 IK07. E S ohledem odolnost proti elektrickému opotřebení zařízení charakterizováno počtem provozních cyklů při zatížení, které lze provést bez výměny, což odpovídá provozním podmínkám uvedeným v příslušné produktové normě. Spoušť, která nepřetržitě měří proud protékající každou fází nulovým vodičem, pokud existuje. Pro jednotky Micrologic měření provádějí vestavěnými proudovými senzory spojenými analogově- digitálním převodníkem vysokou vzorkovací frekvencí. Hodnota aktivace ochrany může být nastavitelná nebo pevná (vestavěná). Potvrzuje zkouškou jedním otevřením jedním zavřením otevřením při Ics, které následuje kontrola, zda zařízení pracuje správně při svém jmenovitém proudu. Potvrzuje zkouškou jedním otevřením jedním zavřením otevřením při Icu, které následuje kontrola, zda obvod řádně izolován. Ie: Jmenovitý provozní proud Jmenovitý provozní proud zařízení stanoven výrobcem zohledňuje jmenovité provozní napětí, jmenovitou frekvenci, jmenovitý výkon, kategorii použití případně typ ochranného krytu. Pokud dojde ztrátě napájení, ochranné zařízení otevře jistič. Tato charakteristika se obecně stanoví základě nastavení Ir, které odpovídá teoreticky nekonečnému vypínacímu času (asymptota) bodu Ir, při kterém doba vypnutí závisí jmenovitém proudu. F Bezpečné dálkové vypínání Dálkové vypnutí provádí otevíracím mechanismem pomocí podpěťové spouště (UVR) spojení s tlačítkem nouzového vypnutí.DOCA0161EN-00 03/2019 Slovník Přímá otočná rukojeť Životnost Elektrická odolnost Elektronická spoušť Toto ovládací rukojeť pro jistič. Má stejné vlastnosti jako přímé otočné rukojeti. Ir: Ochrana proti přetížení nebo tepelná ochrana Ochranná funkce, kde nastavitelná hodnota aktivace ochrany určuje ochrannou charakteristiku podobnou charakteristice tepelné ochrany (inverzní časová charakteristika t). Icu: Mezní vypínací schopnost Vyjadřuje kA, udává maximální vypínací schopnost jističe. Nabízí více možností uzamčení pomocí visacího zámku nebo dveřního zámku. Udržuje vhodnost pro izolaci nabízí volitelné zamykání pomocí visacího zámku. Tento typ spouště nabízí mnohem lepší přesnost nastavení hodnoty aktivace ochrany nastavení zpoždění než tepelně magnetické spouště. stejné tři polohy (ZAP), (VYP) TRIP (VYPNUTÍ) jako přepínací ovládání. . Ii: Okamžitá ochrana Doplňky této ochrany Isd. Tento test zajišťuje bezpečnost uživatele. Výraz "životnost" používá normách namísto výrazu "odolnost" pro vyjádření očekávaného počtu provozních cyklů, které může zařízení provést před opravou nebo výměnou součástí. Naměřené hodnoty průběžně porovnávají s nastavením ochrany pomocí ASIC. Vyvolává okamžité otevření zařízení. Pokud dojde překročení nastavení, spoušť Mitop vypne provozní mechanismus jističe. Poskytuje také širší rozsah ochranných funkcí. Prodloužená otočná rukojeť Otočná rukojeť prodlouženou hřídelí pro ovládání zařízením nainstalovaná zadní části rozvaděčů. In: Jmenovitý proud Jmenovitý proud odpovídá proudu, který může zařízení nepřetržitě přenášet zavřenými kontakty bez abnormálního zvýšení teploty. I Ics: Provozní vypínací schopnost Vyjadřuje jako procento Icu, poskytuje indikaci robustnosti zařízení náročných podmínkách. Tato hodnota vždy nižší než úroveň odporu kontaktu
