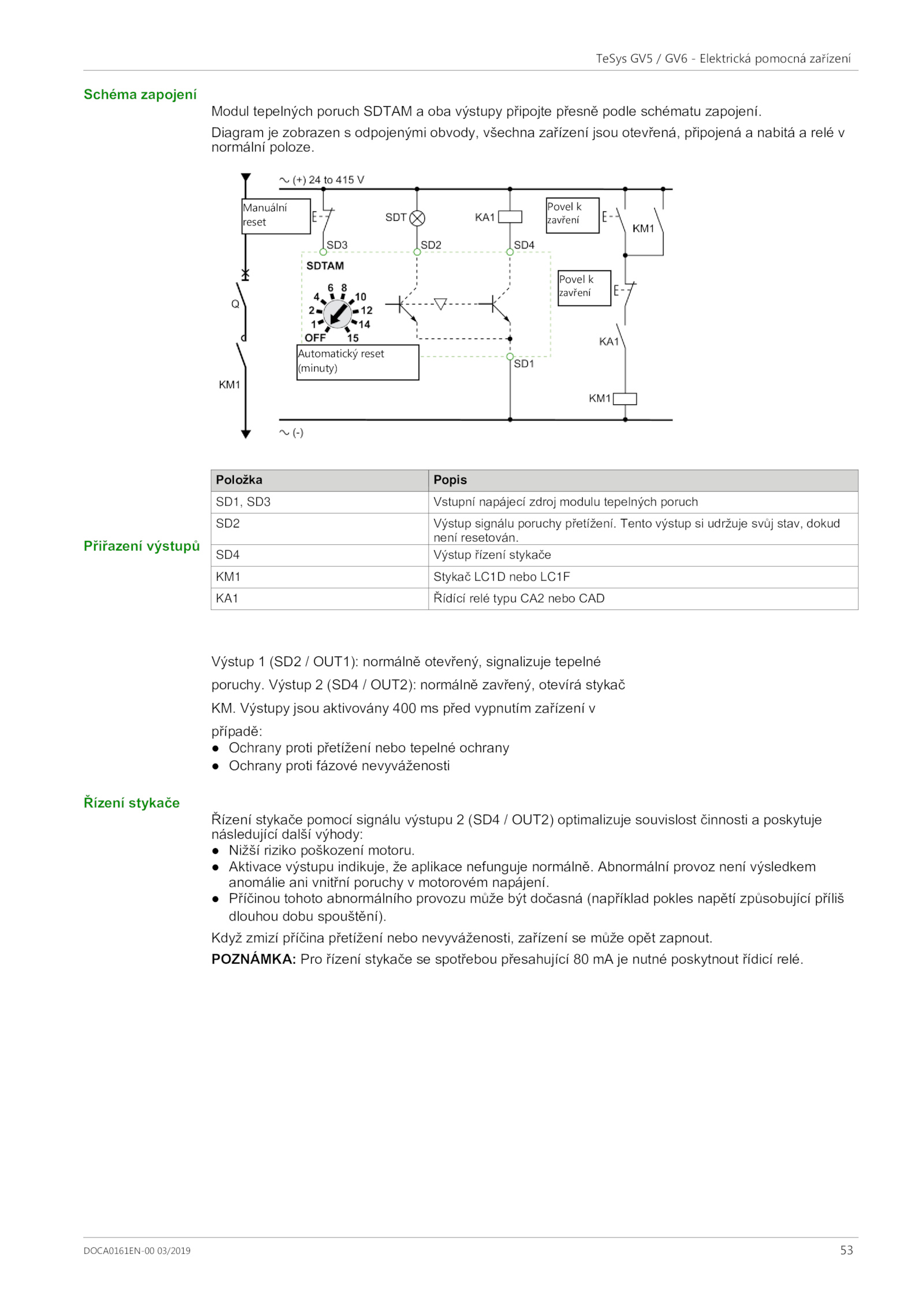

53 DOCA0161EN-00 03/2019 TeSys GV5 GV6 Elektrická pomocná zařízení Schéma zapojení Přiřazení výstupů Modul tepelných poruch SDTAM oba výstupy připojte přesně podle schématu zapojení. Abnormální provoz není výsledkem anomálie ani vnitřní poruchy motorovém napájení. POZNÁMKA: Pro řízení stykače spotřebou přesahující nutné poskytnout řídicí relé. SD4 Výstup řízení stykače KM1 Stykač LC1D nebo LC1F KA1 Řídící relé typu CA2 nebo CAD Výstup (SD2 OUT1): normálně otevřený, signalizuje tepelné poruchy. Tento výstup udržuje svůj stav, dokud není resetován. ⚫ Aktivace výstupu indikuje, aplikace nefunguje normálně. ⚫ Příčinou tohoto abnormálního provozu může být dočasná (například pokles napětí způsobující příliš dlouhou dobu spouštění). Výstup (SD4 OUT2): normálně zavřený, otevírá stykač KM. Výstupy jsou aktivovány 400 před vypnutím zařízení v případě: ⚫ Ochrany proti přetížení nebo tepelné ochrany ⚫ Ochrany proti fázové nevyváženosti Řízení stykače Řízení stykače pomocí signálu výstupu (SD4 OUT2) optimalizuje souvislost činnosti poskytuje následující další výhody: ⚫ Nižší riziko poškození motoru. Diagram zobrazen odpojenými obvody, všechna zařízení jsou otevřená, připojená nabitá relé v normální poloze. Položka Popis SD1, SD3 Vstupní napájecí zdroj modulu tepelných poruch SD2 Výstup signálu poruchy přetížení. Manuální reset Povel k zavření Povel k zavření Automatický reset (minuty) . Když zmizí příčina přetížení nebo nevyváženosti, zařízení může opět zapnout
