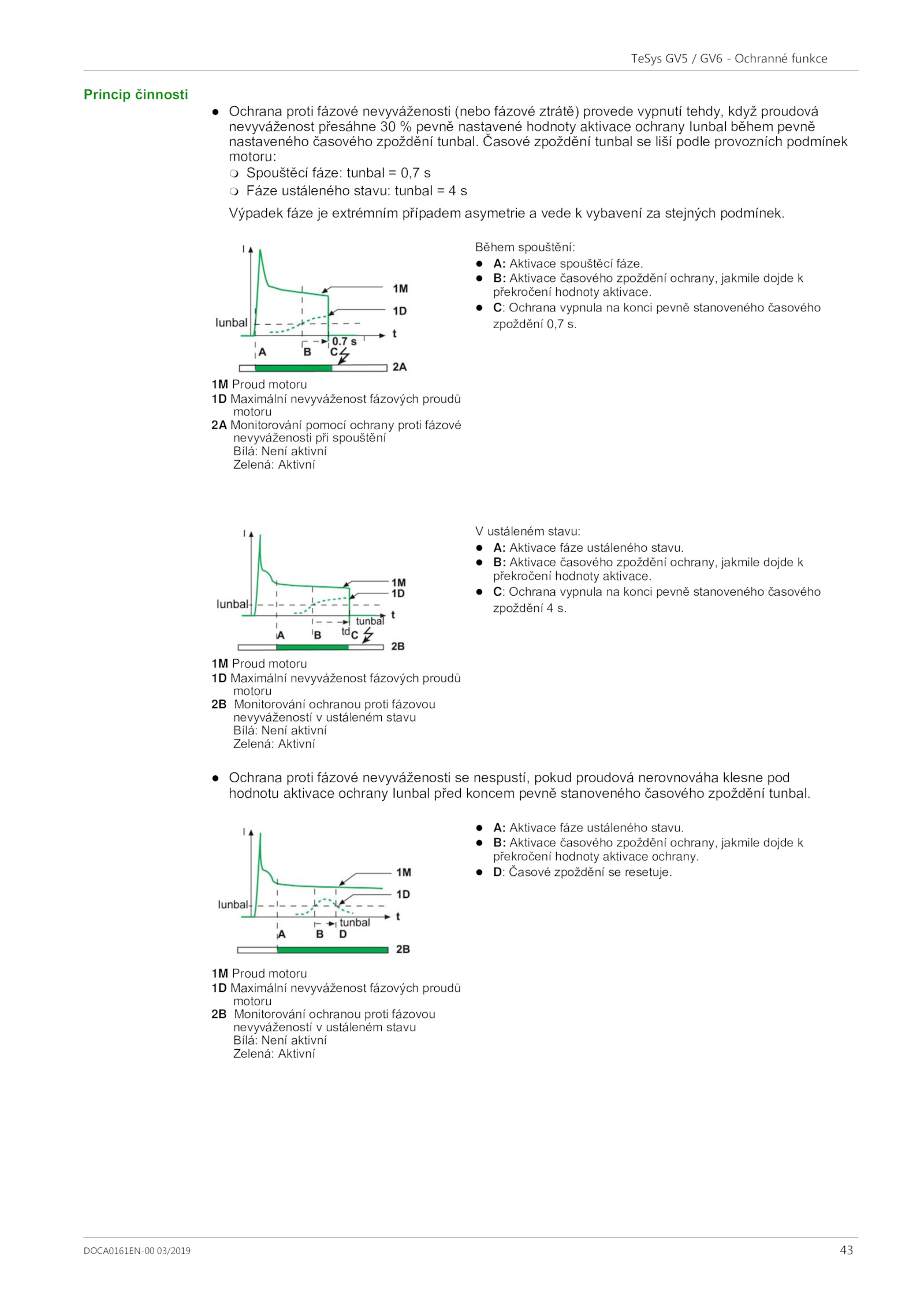

Princip činnosti
⚫ Ochrana proti fázové nevyváženosti (nebo fázové ztrátě) provede vypnutí tehdy, když proudová
nevyváženost přesáhne pevně nastavené hodnoty aktivace ochrany Iunbal během pevně
nastaveného časového zpoždění tunbal.
⚫ Ochrana proti fázové nevyváženosti nespustí, pokud proudová nerovnováha klesne pod
hodnotu aktivace ochrany Iunbal před koncem pevně stanoveného časového zpoždění tunbal.
⚫ Ochrana vypnula konci pevně stanoveného časového
zpoždění s.
⚫ Aktivace časového zpoždění ochrany, jakmile dojde k
překročení hodnoty aktivace.
⚫ Aktivace časového zpoždění ochrany, jakmile dojde k
překročení hodnoty aktivace ochrany.
.
⚫ Aktivace časového zpoždění ochrany, jakmile dojde k
překročení hodnoty aktivace.
1M Proud motoru
1D Maximální nevyváženost fázových proudů
motoru
2B Monitorování ochranou proti fázovou
nevyvážeností ustáleném stavu
Bílá: Není aktivní
Zelená: Aktivní
⚫ Aktivace fáze ustáleného stavu.
⚫ Časové zpoždění resetuje.
1M Proud motoru
1D Maximální nevyváženost fázových proudů
motoru
2B Monitorování ochranou proti fázovou
nevyvážeností ustáleném stavu
Bílá: Není aktivní
Zelená: Aktivní
V ustáleném stavu:
⚫ Aktivace fáze ustáleného stavu.
⚫ Ochrana vypnula konci pevně stanoveného časového
zpoždění 0,7 s. Časové zpoždění tunbal liší podle provozních podmínek
motoru:
Spouštěcí fáze: tunbal 0,7 s
Fáze ustáleného stavu: tunbal s
Výpadek fáze extrémním případem asymetrie vede vybavení stejných podmínek.
1M Proud motoru
1D Maximální nevyváženost fázových proudů
motoru
2A Monitorování pomocí ochrany proti fázové
nevyváženosti při spouštění
Bílá: Není aktivní
Zelená: Aktivní
Během spouštění:
⚫ Aktivace spouštěcí fáze
