Následující tabulka uvádí hodnotu doby vypnutí závislosti proudu zátěži pro všechny tři třídy:
Rozsah přesnosti -20 %
Teplotní obraz motoru
Model představující tepelný nárůst chlazení zátěži motoru konstruuje podle algoritmu pro výpočet
tepelné spotřeby, zohledněním ztrát železe mědi.

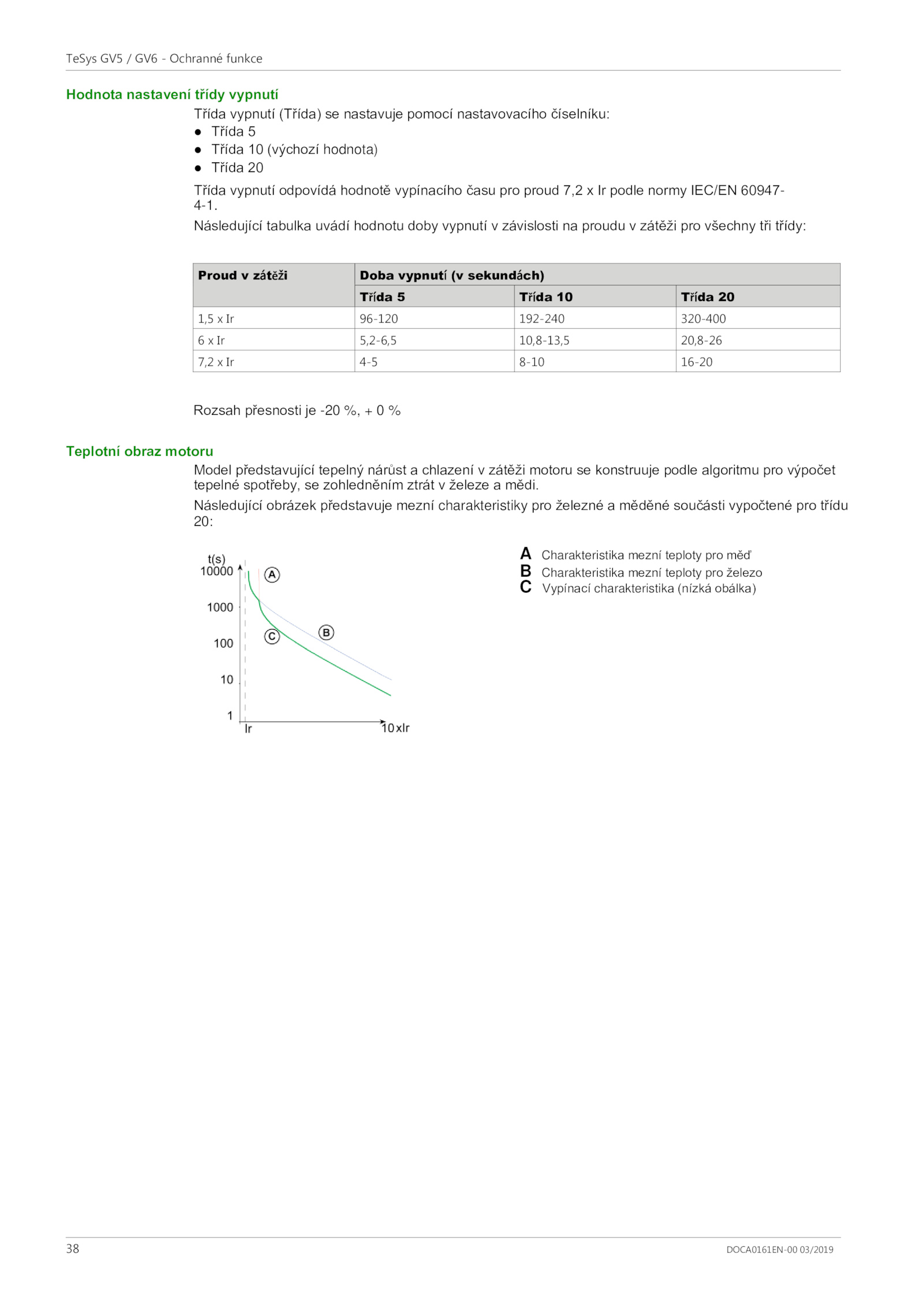

Následující obrázek představuje mezní charakteristiky pro železné měděné součásti vypočtené pro třídu
20:
A Charakteristika mezní teploty pro měď
B Charakteristika mezní teploty pro železo
C Vypínací charakteristika (nízká obálka)
Proud zátěži Doba vypnutí sekundách)
Třída Třída Třída 20
1,5 96-120 192-240 320-400
6 5,2-6,5 10,8-13,5 20,8-26
7,2 4-5 8-10 16-20
.DOCA0161EN-00 03/2019
TeSys GV5 GV6 Ochranné funkce
Hodnota nastavení třídy vypnutí
Třída vypnutí (Třída) nastavuje pomocí nastavovacího číselníku:
⚫ Třída 5
⚫ Třída (výchozí hodnota)
⚫ Třída 20
Třída vypnutí odpovídá hodnotě vypínacího času pro proud 7,2 podle normy IEC/EN 60947-
4-1
