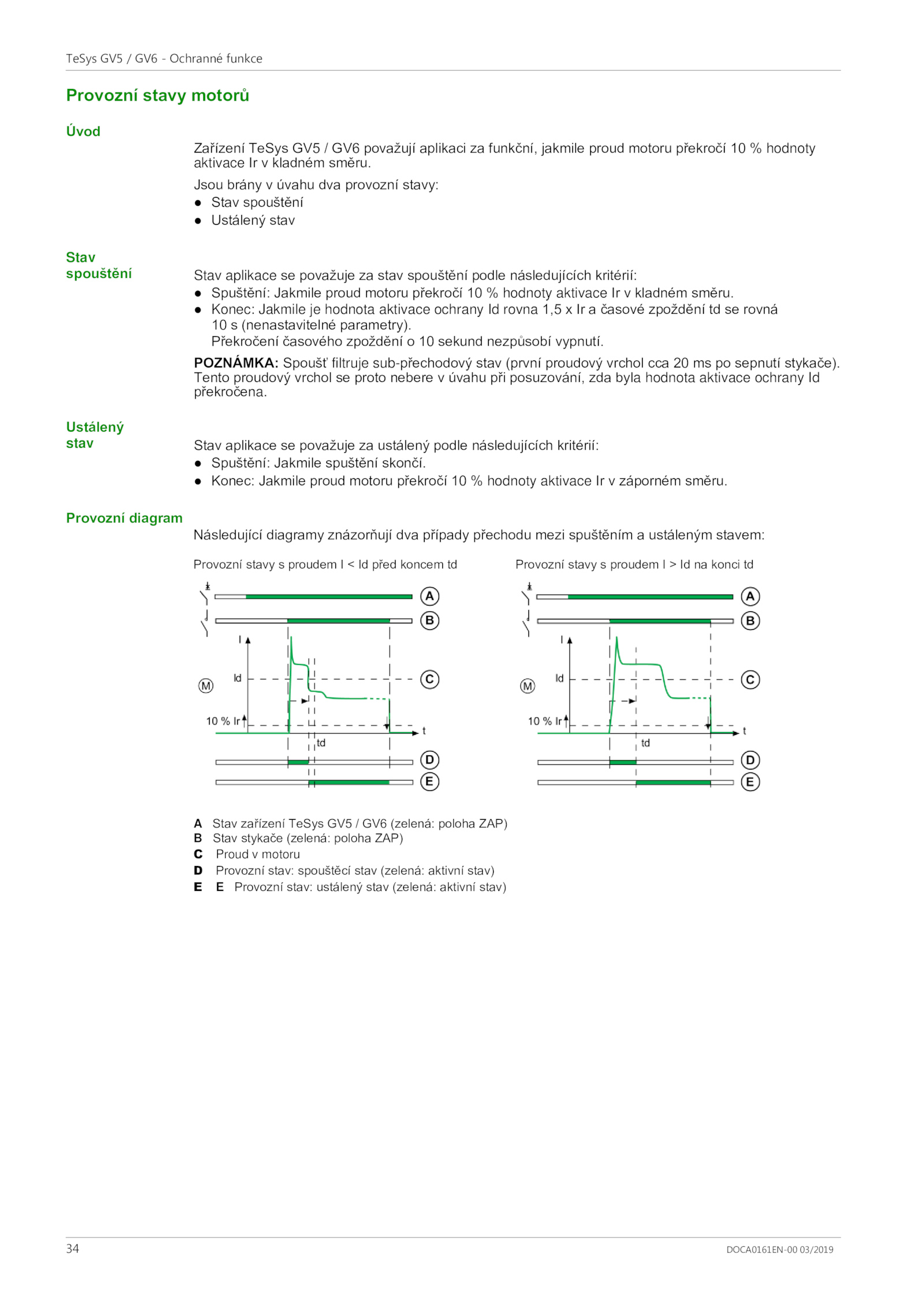

Provozní diagram Následující diagramy znázorňují dva případy přechodu mezi spuštěním ustáleným stavem: Provozní stavy proudem před koncem Provozní stavy proudem konci td A Stav zařízení TeSys GV5 GV6 (zelená: poloha ZAP) B Stav stykače (zelená: poloha ZAP) C Proud motoru D Provozní stav: spouštěcí stav (zelená: aktivní stav) E Provozní stav: ustálený stav (zelená: aktivní stav) . Překročení časového zpoždění sekund nezpůsobí vypnutí. Jsou brány úvahu dva provozní stavy: ⚫ Stav spouštění ⚫ Ustálený stav Stav spouštění Stav aplikace považuje stav spouštění podle následujících kritérií: ⚫ Spuštění: Jakmile proud motoru překročí hodnoty aktivace kladném směru. Tento proudový vrchol proto nebere úvahu při posuzování, zda byla hodnota aktivace ochrany Id překročena. ⚫ Konec: Jakmile hodnota aktivace ochrany rovna 1,5 časové zpoždění rovná 10 (nenastavitelné parametry). ⚫ Konec: Jakmile proud motoru překročí hodnoty aktivace záporném směru. POZNÁMKA: Spoušť filtruje sub-přechodový stav (první proudový vrchol cca sepnutí stykače). Ustálený stav Stav aplikace považuje ustálený podle následujících kritérií: ⚫ Spuštění: Jakmile spuštění skončí.DOCA0161EN-00 03/2019 TeSys GV5 GV6 Ochranné funkce Provozní stavy motorů Úvod Zařízení TeSys GV5 GV6 považují aplikaci funkční, jakmile proud motoru překročí hodnoty aktivace kladném směru
