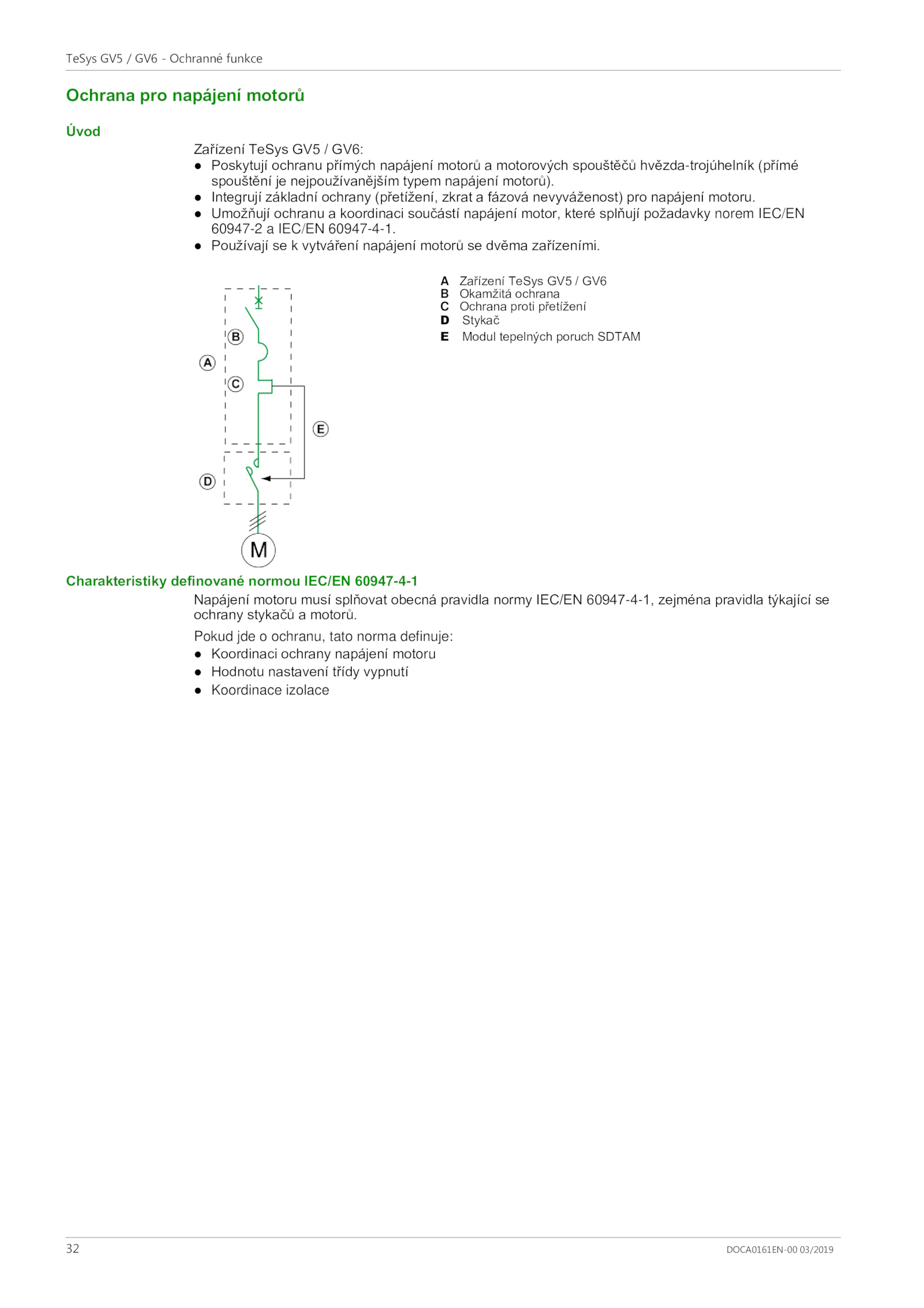

A Zařízení TeSys GV5 GV6
B Okamžitá ochrana
C Ochrana proti přetížení
D Stykač
E Modul tepelných poruch SDTAM
Charakteristiky definované normou IEC/EN 60947-4-1
Napájení motoru musí splňovat obecná pravidla normy IEC/EN 60947-4-1, zejména pravidla týkající se
ochrany stykačů motorů.DOCA0161EN-00 03/2019
TeSys GV5 GV6 Ochranné funkce
Ochrana pro napájení motorů
Úvod
Zařízení TeSys GV5 GV6:
⚫ Poskytují ochranu přímých napájení motorů motorových spouštěčů hvězda-trojúhelník (přímé
spouštění nejpoužívanějším typem napájení motorů).
⚫ Integrují základní ochrany (přetížení, zkrat fázová nevyváženost) pro napájení motoru.
⚫ Používají vytváření napájení motorů dvěma zařízeními.
⚫ Umožňují ochranu koordinaci součástí napájení motor, které splňují požadavky norem IEC/EN
60947-2 IEC/EN 60947-4-1.
Pokud jde ochranu, tato norma definuje:
⚫ Koordinaci ochrany napájení motoru
⚫ Hodnotu nastavení třídy vypnutí
⚫ Koordinace izolace
