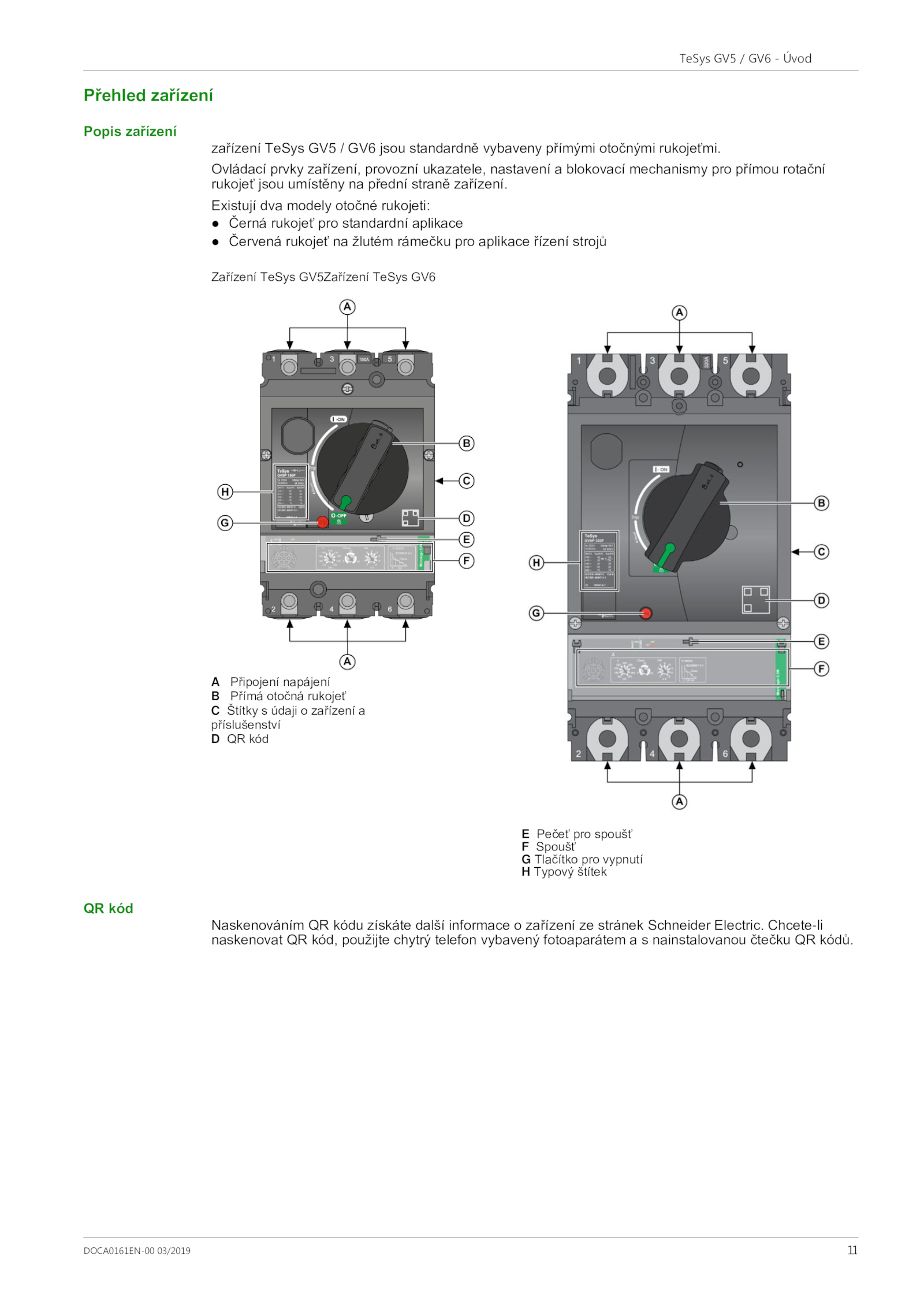

.11 DOCA0161EN-00 03/2019 TeSys GV5 GV6 Úvod Přehled zařízení Popis zařízení zařízení TeSys GV5 GV6 jsou standardně vybaveny přímými otočnými rukojeťmi. Ovládací prvky zařízení, provozní ukazatele, nastavení blokovací mechanismy pro přímou rotační rukojeť jsou umístěny přední straně zařízení. Existují dva modely otočné rukojeti: ⚫ Černá rukojeť pro standardní aplikace ⚫ Červená rukojeť žlutém rámečku pro aplikace řízení strojů Zařízení TeSys GV5Zařízení TeSys GV6 A Připojení napájení B Přímá otočná rukojeť C Štítky údaji zařízení a příslušenství D kód E Pečeť pro spoušť F Spoušť G Tlačítko pro vypnutí H Typový štítek QR kód Naskenováním kódu získáte další informace zařízení stránek Schneider Electric. Chcete-li naskenovat kód, použijte chytrý telefon vybavený fotoaparátem nainstalovanou čtečku kódů
