Plošné spínače VISIO. KNX aktory a komponenty. Detailní technické informace a schémata zapojení
Poznámky redaktora
ČÍSLO
Hlavní moduly
KNX Spínací akční člen hlavní modul, 230/400 AC, AX, zátěž KX5621AB1
1
KNX Spínací akční člen hlavní modul‚ 230/400 AC‚ AX, zátěž KXSH03RC
KNX Spínací akční člen hlavní modul, 230/400 AC, AX, zátěž KX5131AB1
1
Rozšiřující moduly
KNX Spínací akční člen rozšiřující modul, 230/400 AC, AX, zátěž KX5621AB21
KNX Spínací akční člen rozšiřující modul‚ 230/400 AC‚ AX, zátěž KXSE03RC
KNX Spínací akční člen rozšiřující modul, 230/400 AC, AX, zátěž KX5131AB21
Spínací akční členy

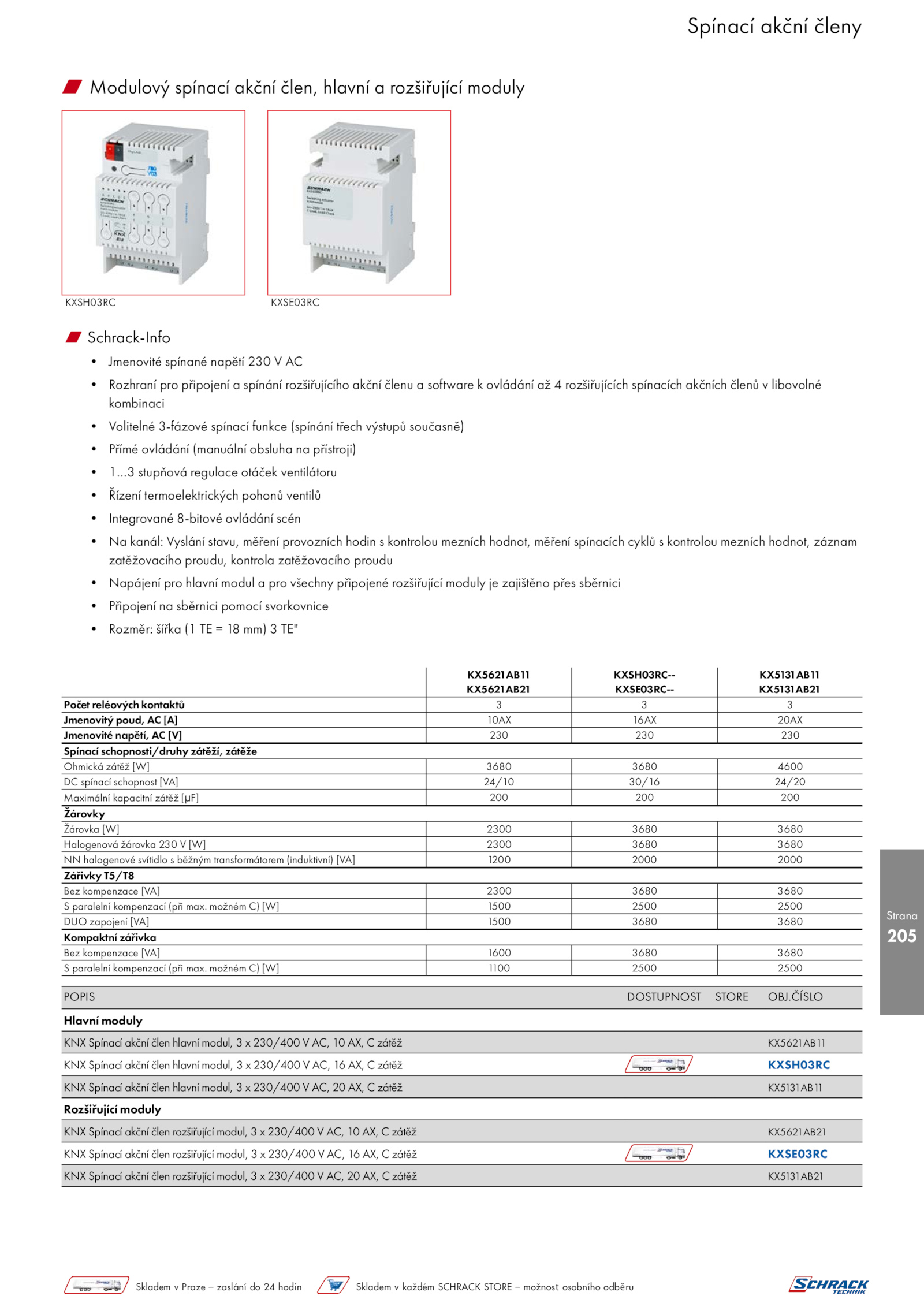

w Modulový spínací akční člen, hlavní rozšiřující moduly
.Strana
205
Skladem Praze zaslání hodin Skladem každém SCHRACK STORE možnost osobního odběru
w Schrack-Info
• Jmenovité spínané napětí 230 AC
• Rozhraní pro připojení spínání rozšiřujícího akční členu software ovládání rozšiřujících spínacích akčních členů libovolné
kombinaci
• Volitelné 3-fázové spínací funkce (spínání třech výstupů současně)
• Přímé ovládání (manuální obsluha přístroji)
• 1…3 stupňová regulace otáček ventilátoru
• Řízení termoelektrických pohonů ventilů
• Integrované 8-bitové ovládání scén
• kanál: Vyslání stavu, měření provozních hodin kontrolou mezních hodnot, měření spínacích cyklů kontrolou mezních hodnot, záznam
zatěžovacího proudu, kontrola zatěžovacího proudu
• Napájení pro hlavní modul pro všechny připojené rozšiřující moduly zajištěno přes sběrnici
• Připojení sběrnici pomocí svorkovnice
• Rozměr: šířka mm) TE"
KXSH03RC KXSE03RC
KX5621AB1
1 KXSH03RC-- KX5131AB1
1
KX5621AB21 KXSE03RC-- KX5131AB21
Počet reléových kontaktů 3
Jmenovitý poud, [A] 10AX 16AX 20AX
Jmenovité napětí, [V] 230 230 230
Spínací schopnosti/druhy zátěží, zátěže
Ohmická zátěž [W] 3680 3680 4600
DC spínací schopnost [VA] 24/10 30/16 24/20
Maximální kapacitní zátěž [μF] 200 200 200
Žárovky
Žárovka [W] 2300 3680 3680
Halogenová žárovka 230 [W] 2300 3680 3680
NN halogenové svítidlo běžným transformátorem (induktivní) [VA] 1200 2000 2000
Zářivky T5/T8
Bez kompenzace [VA] 2300 3680 3680
S paralelní kompenzací (při max. možném [W] 1500 2500 2500
DUO zapojení [VA] 1500 3680 3680
Kompaktní zářivka
Bez kompenzace [VA] 1600 3680 3680
S paralelní kompenzací (při max. možném [W] 1
100 2500 2500
POPIS DOSTUPNOST STORE OBJ
