dispozici široké spektrum funkcí, počínaje vícestupňovým spouštěním ventilátorů, měřidel provozních hodin a
spínacích cyklů, přes scénové ovládání řízení pohonu ventilů topení. Výše uvedené zahrnuje:
• Záznam monitorování zátěže proudu každého výstupu pro případ poruchy zátěže přetížení
• Současné spínání všech tří výstupů
• Převod formou procentuální hodnoty zadaného počtu otáček stupňových spínacích povelů (řízení otáček ventilátoru)
• Převod formou procentuální hodnoty zadané polohy ventilu pulzní šířkově modulovaný spínací povel (ovládání pohonu ventilů)
• Měření provozních hodin spínacích cyklů kontrolou mezních hodnot pro výstup
• Integrované 8bitové ovládání scén, každému kanálu možné přiřadit osm scén
Příklad: Blokové schéma 15násobného spínacího akčního členu
Znázorněné blokové schéma ukazuje možnosti, jak mohou být jednotlivé moduly propojeny připojeny. 6-pinovému rozhraní
hlavního modulu lze připojit pomocí propojky další rozšíření spínacích akční členů. Tímto způsobem případě nutnosti možné spínací
akční člen rozšířit 3násobného 6-/9-/12- nebo 15násobný spínací akční člen takto jednoduše přizpůsobit počty velikosti zátěží
určených zapojení.Strana
204
KNX aktory akční členy

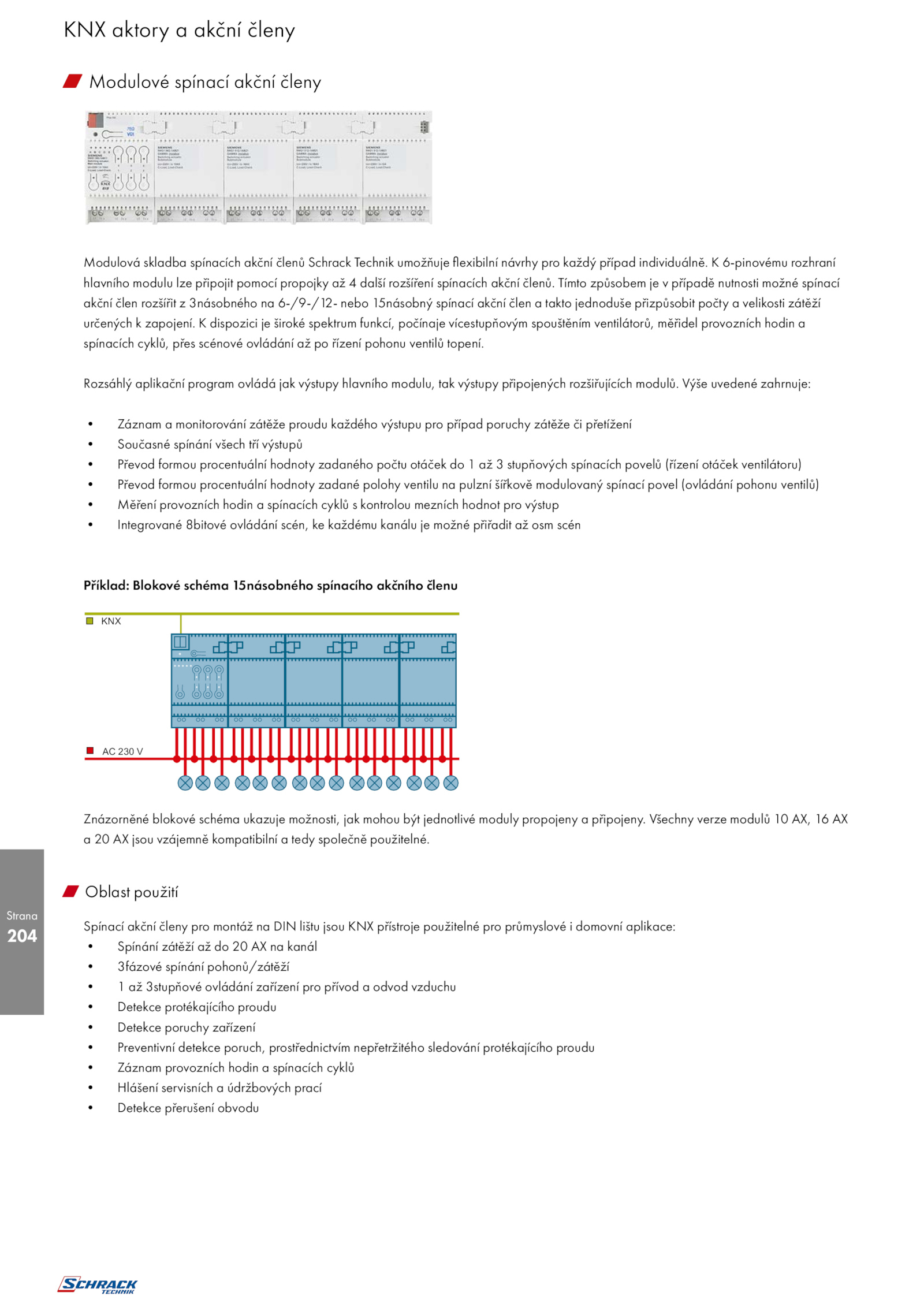

W Modulové spínací akční členy
Modulová skladba spínacích akční členů Schrack Technik umožňuje flexibilní návrhy pro každý případ individuálně.
Rozsáhlý aplikační program ovládá jak výstupy hlavního modulu, tak výstupy připojených rozšiřujících modulů.
w Oblast použití
Spínací akční členy pro montáž DIN lištu jsou KNX přístroje použitelné pro průmyslové domovní aplikace:
• Spínání zátěží kanál
• 3fázové spínání pohonů/zátěží
• 3stupňové ovládání zařízení pro přívod odvod vzduchu
• Detekce protékajícího proudu
• Detekce poruchy zařízení
• Preventivní detekce poruch, prostřednictvím nepřetržitého sledování protékajícího proudu
• Záznam provozních hodin spínacích cyklů
• Hlášení servisních údržbových prací
• Detekce přerušení obvodu
AC 230 V
KNX
I202_01453
. Všechny verze modulů AX, AX
a jsou vzájemně kompatibilní tedy společně použitelné
