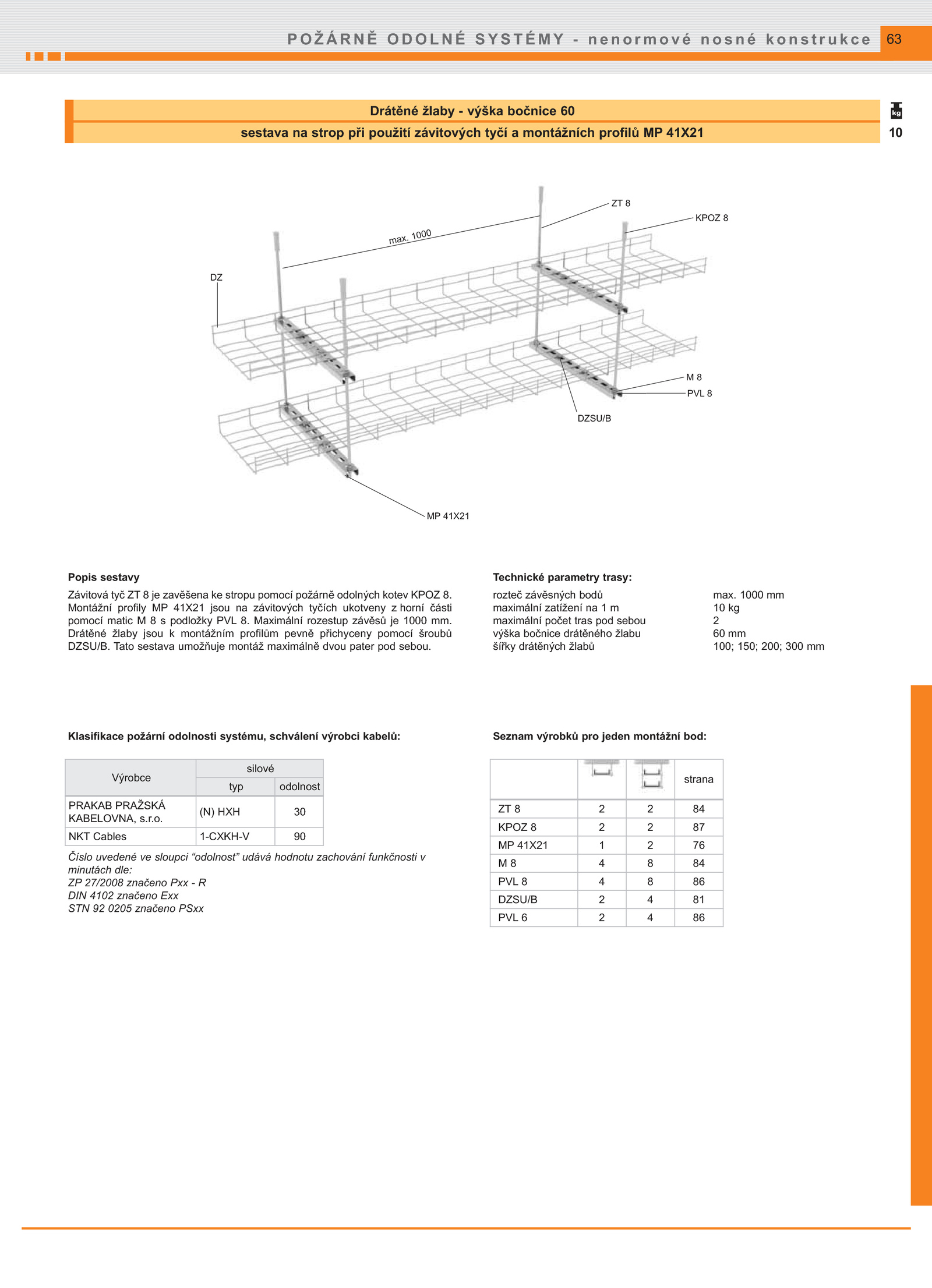

Drátěné žlaby výška bočnice 60
sestava strop při použití závitových tyčí montážních profilů 41X21
Popis sestavy
Závitová tyč zavěšena stropu pomocí požárně odolných kotev KPOZ 8.
(N) HXH 30
NKT Cables 1-CXKH-V 90
. 1000
Výrobce
silové
typ odolnost
PRAKAB PRAŽSKÁ
KABELOVNA, s.
Klasifikace požární odolnosti systému, schválení výrobci kabelů:
Číslo uvedené sloupci “odolnost” udává hodnotu zachování funkčnosti v
minutách dle:
ZP 27/2008 značeno Pxx R
DIN 4102 značeno Exx
STN 0205 značeno PSxx
Technické parametry trasy:
rozteč závěsných bodů max. 1000 mm
maximální zatížení kg
maximální počet tras pod sebou 2
výška bočnice drátěného žlabu mm
šířky drátěných žlabů 100; 150; 200; 300 mm
Seznam výrobků pro jeden montážní bod:
ZT 8
M 8
PVL 8
MP 41X21
DZSU/B
DZ
KPOZ 8
strana
ZT 84
KPOZ 87
MP 41X21 76
M 84
PVL 86
DZSU/B 81
PVL 86
max.r.
Montážní profily 41X21 jsou závitových tyčích ukotveny horní části
pomocí matic podložky PVL Maximální rozestup závěsů 1000 mm. Tato sestava umožňuje montáž maximálně dvou pater pod sebou.
Drátěné žlaby jsou montážním profilům pevně přichyceny pomocí šroubů
DZSU/B
