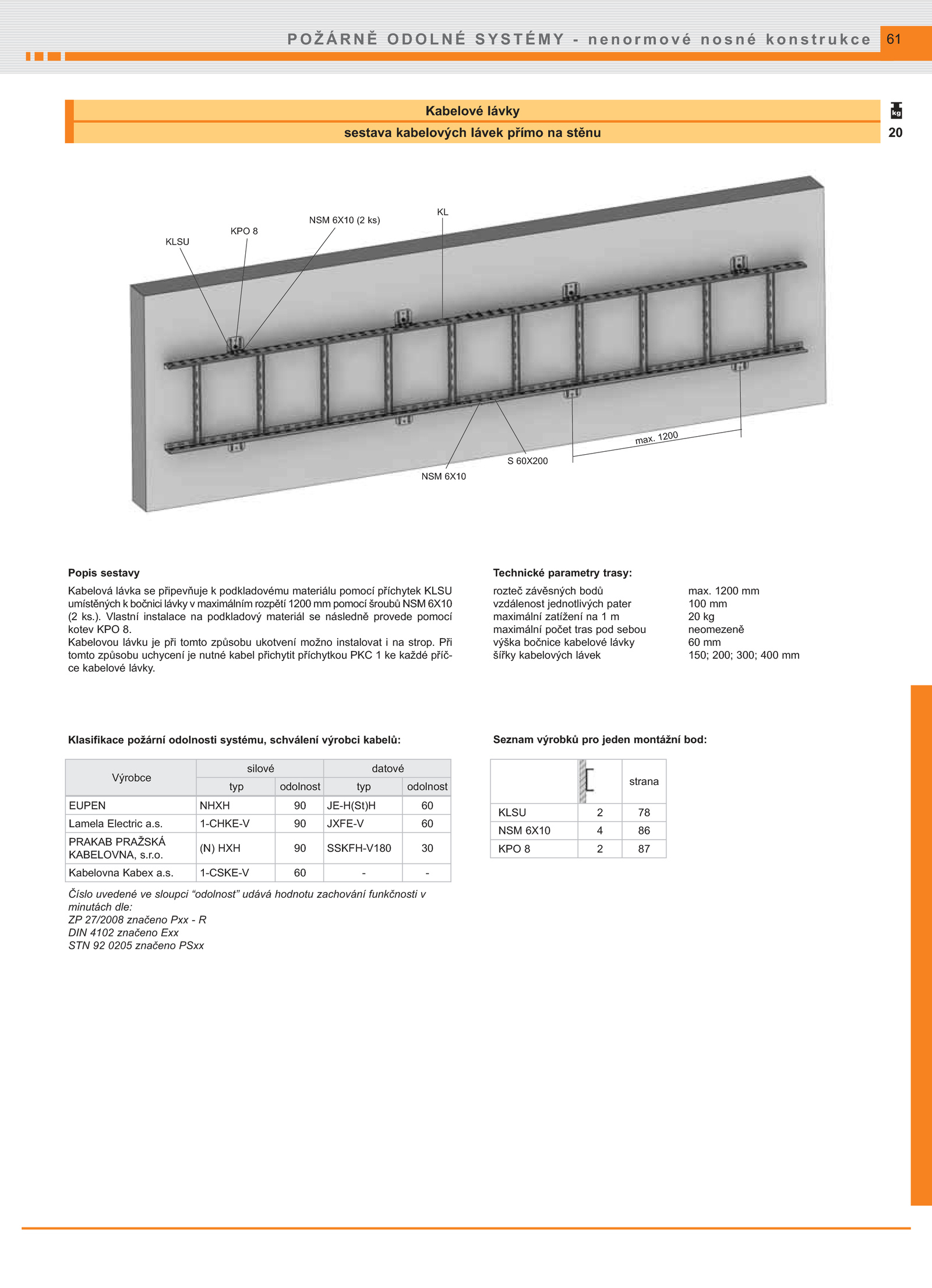

Kabelové lávky
sestava kabelových lávek přímo stěnu
Popis sestavy
Kabelová lávka připevňuje podkladovému materiálu pomocí příchytek KLSU
umístěných bočnici lávky maximálním rozpětí 1200 pomocí šroubů NSM 6X10
(2 ks. Při
tomto způsobu uchycení nutné kabel přichytit příchytkou PKC každé příč-
ce kabelové lávky. 1200 mm
vzdálenost jednotlivých pater 100 mm
maximální zatížení kg
maximální počet tras pod sebou neomezeně
výška bočnice kabelové lávky mm
šířky kabelových lávek 150; 200; 300; 400 mm
Seznam výrobků pro jeden montážní bod:
strana
KLSU 78
NSM 6X10 86
KPO 87
KL
S 60X200
NSM 6X10
KLSU
KPO 8
max. 1-CHKE-V JXFE-V 60
PRAKAB PRAŽSKÁ
KABELOVNA, s. 1200
Výrobce
silové datové
typ odolnost typ odolnost
EUPEN NHXH JE-H(St)H 60
Lamela Electric a. 1-CSKE-V -
NSM 6X10 ks)
.
Kabelovou lávku při tomto způsobu ukotvení možno instalovat strop.o. Vlastní instalace podkladový materiál následně provede pomocí
kotev KPO 8.r.
(N) HXH SSKFH-V180 30
Kabelovna Kabex a.
Klasifikace požární odolnosti systému, schválení výrobci kabelů:
Číslo uvedené sloupci “odolnost” udává hodnotu zachování funkčnosti v
minutách dle:
ZP 27/2008 značeno Pxx R
DIN 4102 značeno Exx
STN 0205 značeno PSxx
Technické parametry trasy:
rozteč závěsných bodů max
