Tato sestava umožňuje montáž maximálně
tří pater pod sebou maximální roztečí závěsných bodů 1500 mm. Kabelové žlaby NKZIN jsou držákům pevně
přichyceny pomocí šroubů NSM 6X10. 1500
Výrobce
silové datové
typ odolnost typ odolnost
Kabelovna Kabex a. 1-CHKE-V JCXFE-V 30
.
Klasifikace požární odolnosti systému, schválení výrobci kabelů:
Číslo uvedené sloupci “odolnost” udává hodnotu zachování funkčnosti v
minutách dle:
ZP 27/2008 značeno Pxx R
DIN 4102 značeno Exx
STN 0205 značeno PSxx
Technické parametry trasy:
rozteč závěsných bodů max.53P e
T
10

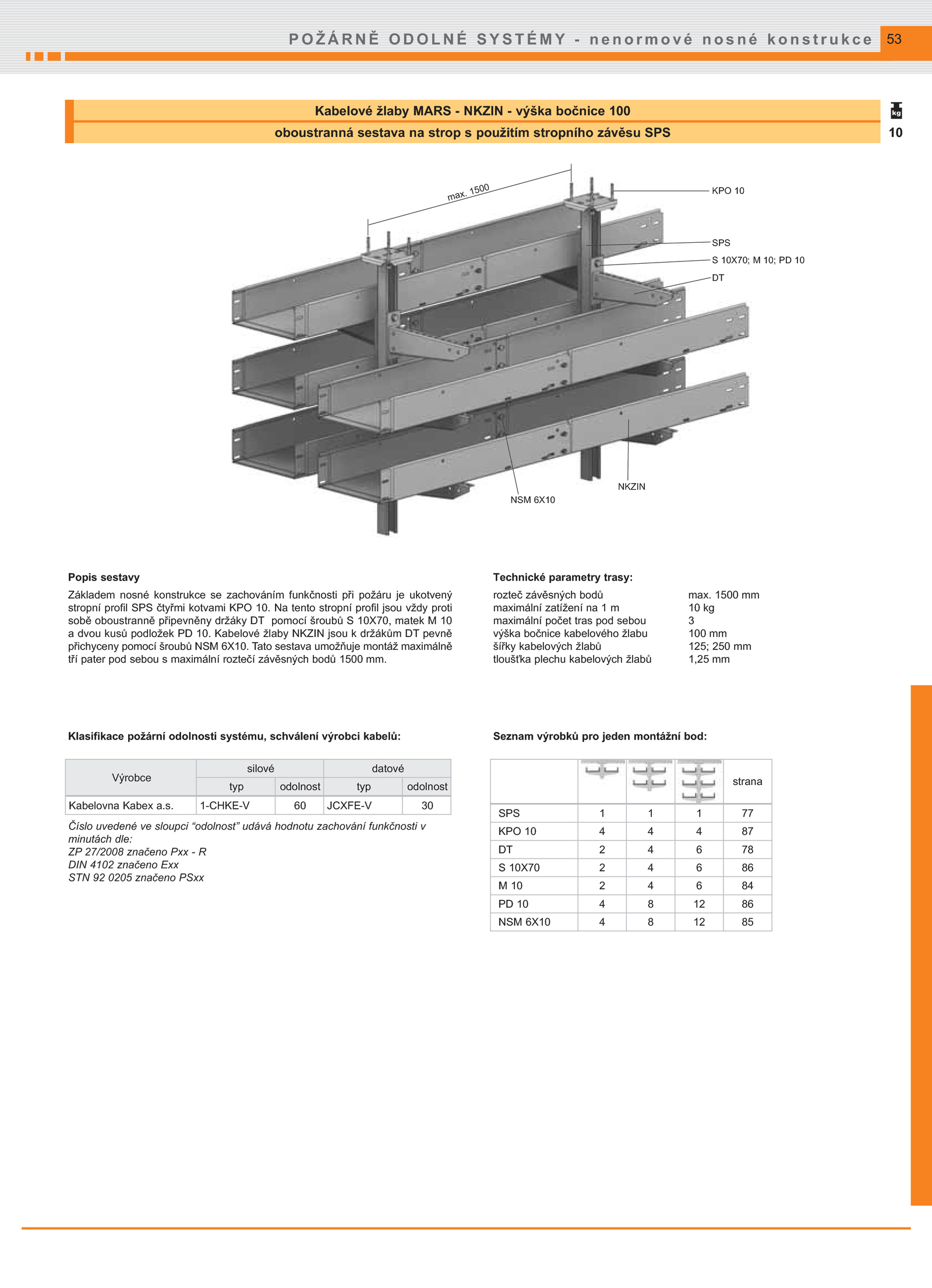

Kabelové žlaby MARS NKZIN výška bočnice 100
oboustranná sestava strop použitím stropního závěsu SPS
Popis sestavy
Základem nosné konstrukce zachováním funkčnosti při požáru ukotvený
stropní profil SPS čtyřmi kotvami KPO 10.s. tento stropní profil jsou vždy proti
sobě oboustranně připevněny držáky pomocí šroubů 10X70, matek 10
a dvou kusů podložek 10. 1500 mm
maximální zatížení kg
maximální počet tras pod sebou 3
výška bočnice kabelového žlabu 100 mm
šířky kabelových žlabů 125; 250 mm
tloušťka plechu kabelových žlabů 1,25 mm
Seznam výrobků pro jeden montážní bod:
SPS
S 10X70; 10; 10
DT
NSM 6X10
NKZIN
KPO 10
strana
SPS 77
KPO 87
DT 78
S 10X70 86
M 84
PD 86
NSM 6X10 85
max
