1200 mm
maximální zatížení kg
(Kabelovna Kabex a.)
maximální počet tras pod sebou 3
výška bočnice kabelového žlabu 50; 100 mm
šířky kabelových žlabů 62; 125; 250 mm
tloušťka plechu kabelových žlabů 1,25 mm
Seznam výrobků pro jeden montážní bod:
ZT 10
M 10
PD 10
NSM 6X10
MP 41X21X1,50
NKZI
KPOZ 10
strana
ZT 84
KPOZ 87
MP 41X21X1,50 76
M 84
PD 86
NSM 6X10 85
PVL 86
max.45P e
T
10

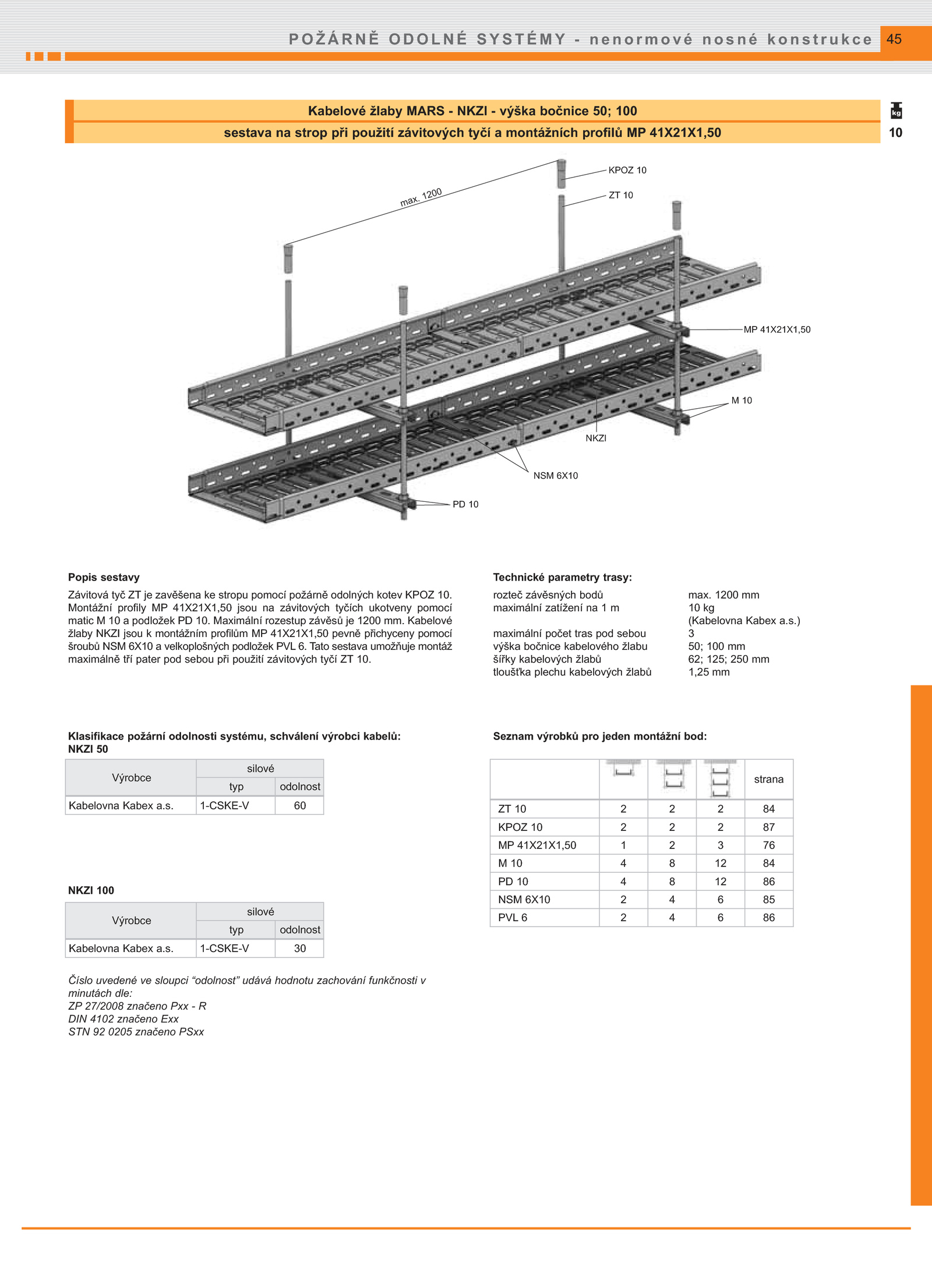

Kabelové žlaby MARS NKZI výška bočnice 50; 100
sestava strop při použití závitových tyčí montážních profilů 41X21X1,50
Popis sestavy
Závitová tyč zavěšena stropu pomocí požárně odolných kotev KPOZ 10. 1-CSKE-V 60
Výrobce
silové
typ odolnost
Kabelovna Kabex a. 1200
Výrobce
silové
typ odolnost
Kabelovna Kabex a.
Montážní profily 41X21X1,50 jsou závitových tyčích ukotveny pomocí
matic podložek 10. Maximální rozestup závěsů 1200 mm.s.
Klasifikace požární odolnosti systému, schválení výrobci kabelů:
NKZI 50
NKZI 100
Číslo uvedené sloupci “odolnost” udává hodnotu zachování funkčnosti v
minutách dle:
ZP 27/2008 značeno Pxx R
DIN 4102 značeno Exx
STN 0205 značeno PSxx
Technické parametry trasy:
rozteč závěsných bodů max. 1-CSKE-V 30
.s. Kabelové
žlaby NKZI jsou montážním profilům 41X21X1,50 pevně přichyceny pomocí
šroubů NSM 6X10 velkoplošných podložek PVL Tato sestava umožňuje montáž
maximálně tří pater pod sebou při použití závitových tyčí 10.s
