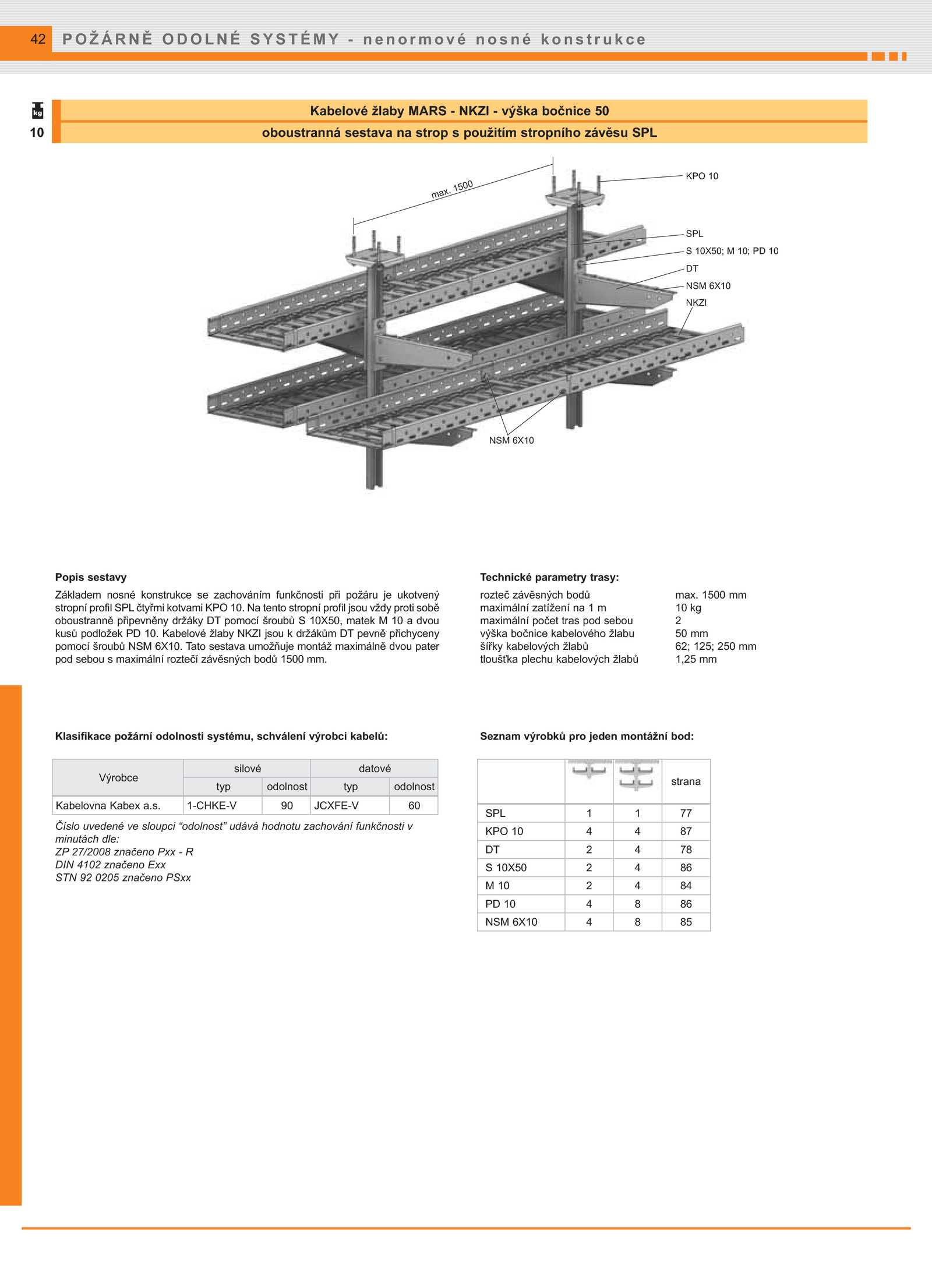

Kabelové žlaby MARS NKZI výška bočnice 50
oboustranná sestava strop použitím stropního závěsu SPL
Popis sestavy
Základem nosné konstrukce zachováním funkčnosti při požáru ukotvený
stropní profil SPL čtyřmi kotvami KPO 10.
Klasifikace požární odolnosti systému, schválení výrobci kabelů:
Číslo uvedené sloupci “odolnost” udává hodnotu zachování funkčnosti v
minutách dle:
ZP 27/2008 značeno Pxx R
DIN 4102 značeno Exx
STN 0205 značeno PSxx
Technické parametry trasy:
rozteč závěsných bodů max. Kabelové žlaby NKZI jsou držákům pevně přichyceny
pomocí šroubů NSM 6X10. 1-CHKE-V JCXFE-V 60
. 1500
Výrobce
silové datové
typ odolnost typ odolnost
Kabelovna Kabex a. tento stropní profil jsou vždy proti sobě
oboustranně připevněny držáky pomocí šroubů 10X50, matek dvou
kusů podložek 10. 1500 mm
maximální zatížení kg
maximální počet tras pod sebou 2
výška bočnice kabelového žlabu mm
šířky kabelových žlabů 62; 125; 250 mm
tloušťka plechu kabelových žlabů 1,25 mm
Seznam výrobků pro jeden montážní bod:
SPL
S 10X50; 10; 10
DT
NSM 6X10
NSM 6X10
NKZI
KPO 10
strana
SPL 77
KPO 87
DT 78
S 10X50 86
M 84
PD 86
NSM 6X10 85
max. Tato sestava umožňuje montáž maximálně dvou pater
pod sebou maximální roztečí závěsných bodů 1500 mm.s
