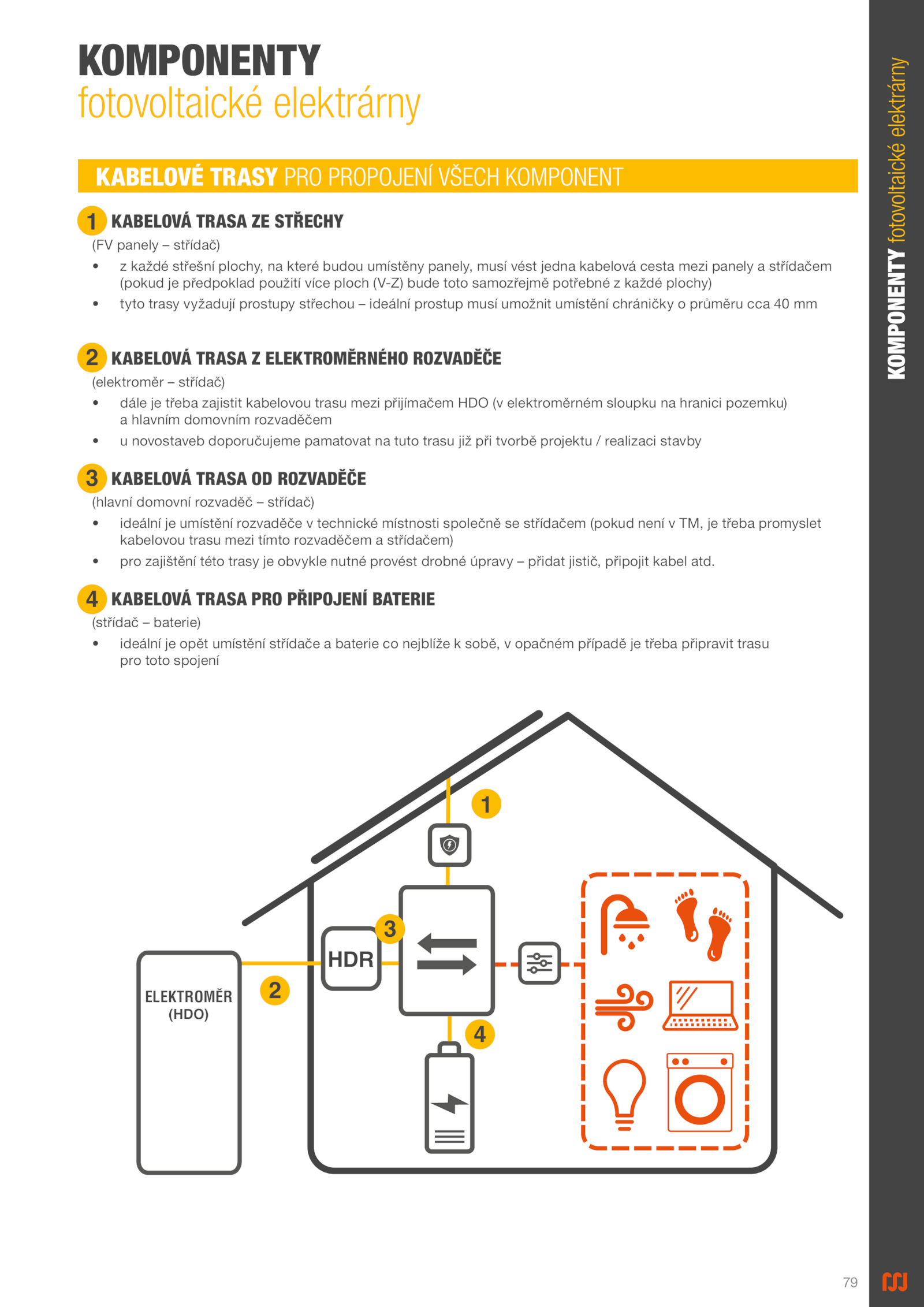

KOMPONENTY
fotovoltaické elektrárny
KABELOVÉ TRASY PRO PROPOJENÍ VŠECH KOMPONENT
KOMPONENTY
fotovoltaické
elektrárny
79
KABELOVÁ TRASA STŘECHY
(FV panely střídač)
• každé střešní plochy, které budou umístěny panely, musí vést jedna kabelová cesta mezi panely střídačem
(pokud předpoklad použití více ploch (V-Z) bude toto samozřejmě potřebné každé plochy)
• tyto trasy vyžadují prostupy střechou ideální prostup musí umožnit umístění chráničky průměru cca mm
KABELOVÁ TRASA ELEKTROMĚRNÉHO ROZVADĚČE
(elektroměr střídač)
• dále třeba zajistit kabelovou trasu mezi přijímačem HDO elektroměrném sloupku hranici pozemku)
a hlavním domovním rozvaděčem
• novostaveb doporučujeme pamatovat tuto trasu již při tvorbě projektu realizaci stavby
KABELOVÁ TRASA ROZVADĚČE
(hlavní domovní rozvaděč střídač)
• ideální umístění rozvaděče technické místnosti společně střídačem (pokud není TM, třeba promyslet
kabelovou trasu mezi tímto rozvaděčem střídačem)
• pro zajištění této trasy obvykle nutné provést drobné úpravy přidat jistič, připojit kabel atd.
KABELOVÁ TRASA PRO PŘIPOJENÍ BATERIE
(střídač baterie)
• ideální opět umístění střídače baterie nejblíže sobě, opačném případě třeba připravit trasu
pro toto spojení
HDR
ELEKTROMĚR
(HDO)
1
1
3
3
4
4
2
2
