HLAVNÍ
DOMOVNÍ
ROZVADĚČ
BOOST tlačítka
schodišťový
automat
CYKY–O 1,5
CAT 5e
(bezpotenciálové sepnutí)
HT odpadová trubka, DN40
hadice pro odvod kondenzátu
součást dodávky V-systém příprava
REKUPERAČNÍ
JEDNOTKA
ETHERNET
KONEKTOR
RJ 45
VIDLICE
230 V
230 V
L m
L 1,5 m
EL.
60
.
PŘEDEHŘEV

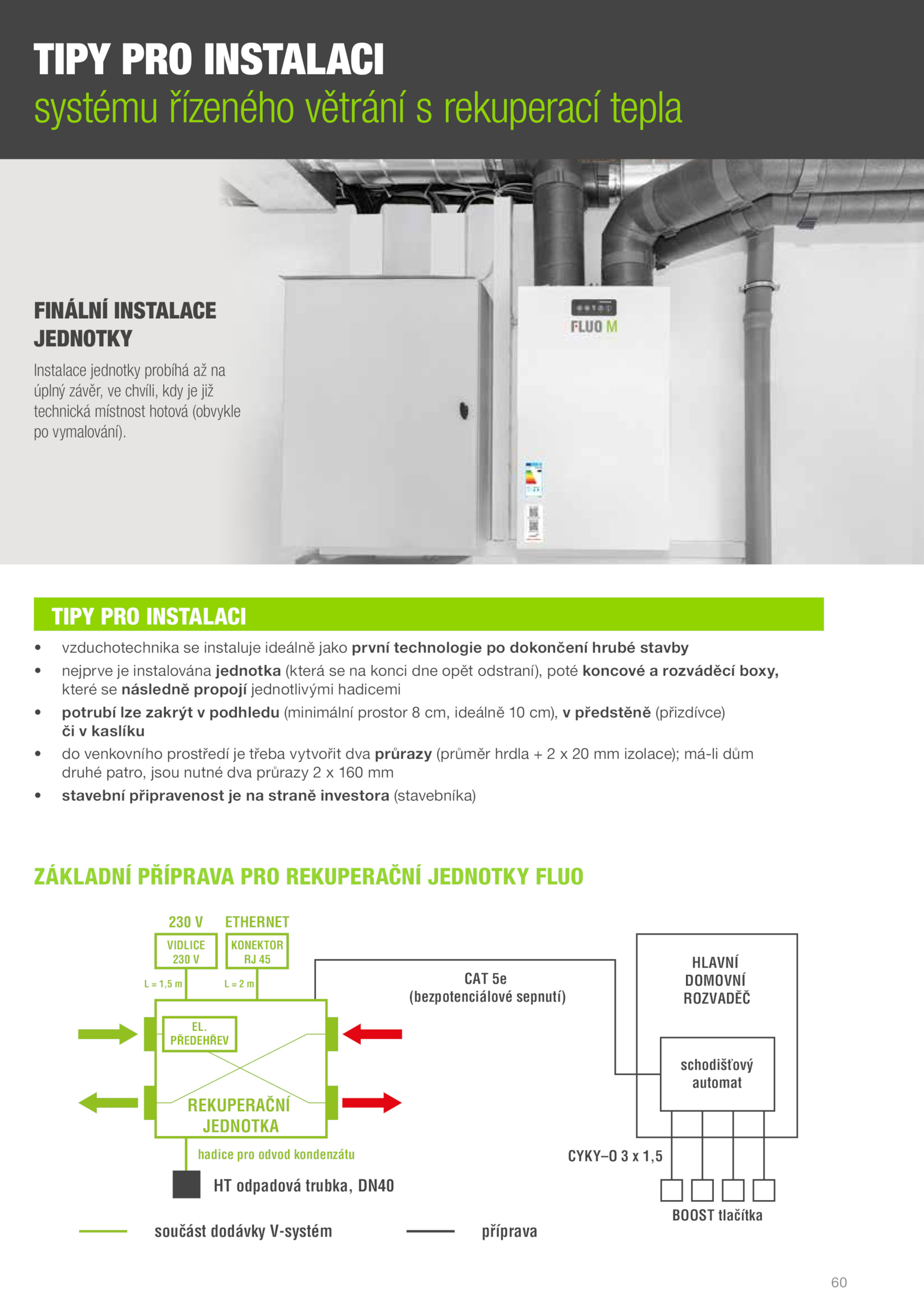

TIPY PRO INSTALACI
systému řízeného větrání rekuperací tepla
• vzduchotechnika instaluje ideálně jako první technologie dokončení hrubé stavby
• nejprve instalována jednotka (která konci dne opět odstraní), poté koncové rozváděcí boxy,
které následně propojí jednotlivými hadicemi
• potrubí lze zakrýt podhledu (minimální prostor cm, ideálně cm), předstěně (přizdívce)
či kaslíku
• venkovního prostředí třeba vytvořit dva průrazy (průměr hrdla izolace); má-li dům
druhé patro, jsou nutné dva průrazy 160 mm
• stavební připravenost straně investora (stavebníka)
ZÁKLADNÍ PŘÍPRAVA PRO REKUPERAČNÍ JEDNOTKY FLUO
TIPY PRO INSTALACI
FINÁLNÍ INSTALACE
JEDNOTKY
Instalace jednotky probíhá na
úplný závěr, chvíli, kdy již
technická místnost hotová (obvykle
po vymalování)
