) proti posunu nadzvedávání
3) TOPNÉ KABELY TO-2U
• stanovení rozteče topných smyček vytápěná plocha [m2
] délka topného kabelu [m]
• stanovení způsobu vedení smyček topného kabelu ohledem půdorys vytápěné plochy,
umístění podlahového čidla, pozici husího krku pro studený přívod atd.
POZOR!
POZOR! Druhé měření zaznamenáním výsledků provést:
INSTALACE
elektrického podlahového vytápění
• topných kabelů
TO-2L TO-2S jejich zalití
• topných rohoží HML
po pokládce plovoucí
podlahové krytiny
• topných kabelů TO-2U
po aplikaci nivelační stěrky
• topných rohoží TR-1S
po pokládce dlažby nebo
po aplikaci nivelační stěrky

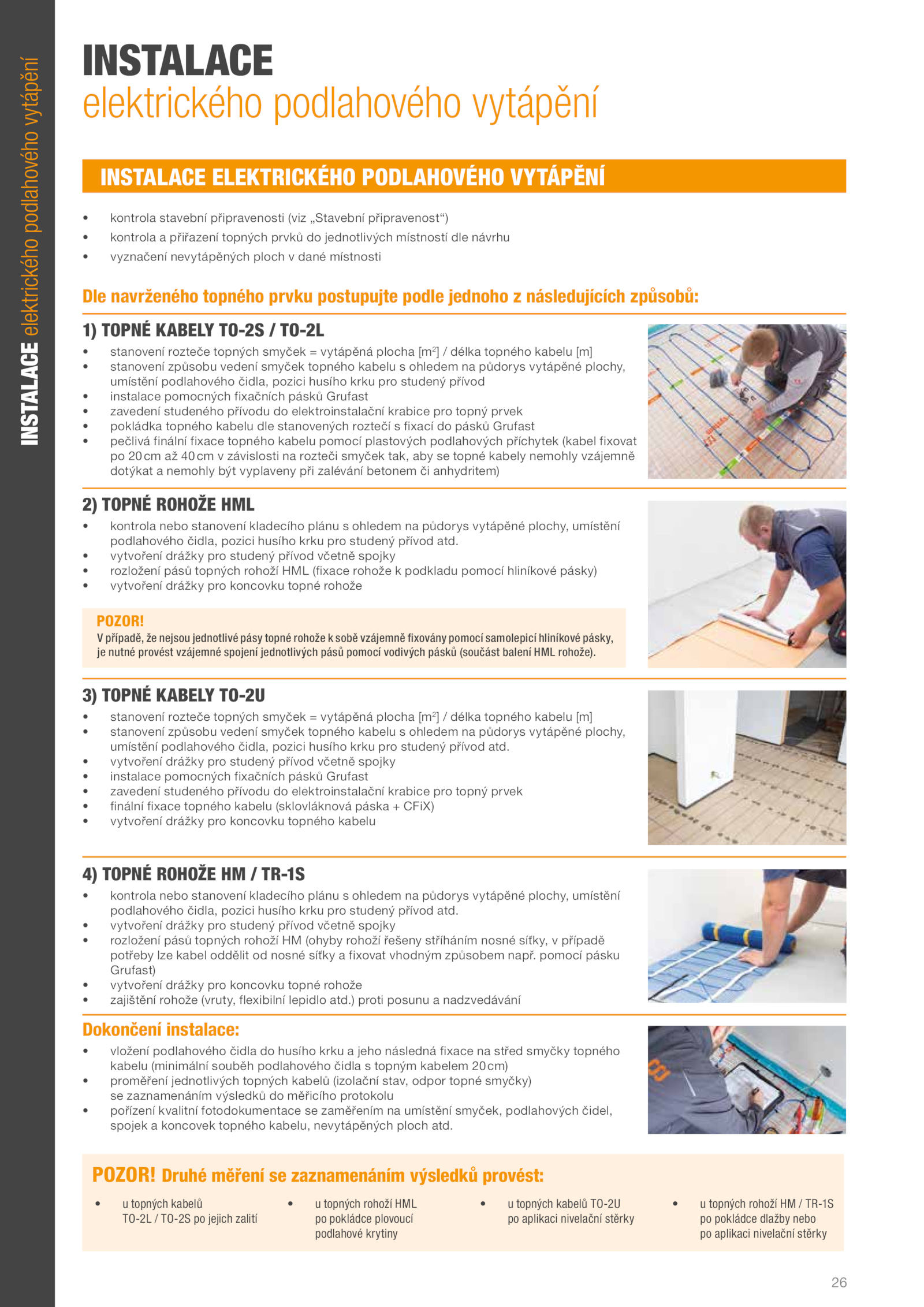

INSTALACE ELEKTRICKÉHO PODLAHOVÉHO VYTÁPĚNÍ
26
Dokončení instalace:
.
4) TOPNÉ ROHOŽE TR-1S
• kontrola nebo stanovení kladecího plánu ohledem půdorys vytápěné plochy, umístění
podlahového čidla, pozici husího krku pro studený přívod atd.INSTALACE
elektrického
podlahového
vytápění
• kontrola stavební připravenosti (viz „Stavební připravenost“)
• kontrola přiřazení topných prvků jednotlivých místností dle návrhu
• vyznačení nevytápěných ploch dané místnosti
Dle navrženého topného prvku postupujte podle jednoho následujících způsobů:
1) TOPNÉ KABELY TO-2S TO-2L
• stanovení rozteče topných smyček vytápěná plocha [m2
] délka topného kabelu [m]
• stanovení způsobu vedení smyček topného kabelu ohledem půdorys vytápěné plochy,
umístění podlahového čidla, pozici husího krku pro studený přívod
• instalace pomocných fixačních pásků Grufast
• zavedení studeného přívodu elektroinstalační krabice pro topný prvek
• pokládka topného kabelu dle stanovených roztečí fixací pásků Grufast
• pečlivá finální fixace topného kabelu pomocí plastových podlahových příchytek (kabel fixovat
po 20cm 40cm závislosti rozteči smyček tak, aby topné kabely nemohly vzájemně
dotýkat nemohly být vyplaveny při zalévání betonem anhydritem)
• vložení podlahového čidla husího krku jeho následná fixace střed smyčky topného
kabelu (minimální souběh podlahového čidla topným kabelem 20cm)
• proměření jednotlivých topných kabelů (izolační stav, odpor topné smyčky)
se zaznamenáním výsledků měřicího protokolu
• pořízení kvalitní fotodokumentace zaměřením umístění smyček, podlahových čidel,
spojek koncovek topného kabelu, nevytápěných ploch atd.
• vytvoření drážky pro studený přívod včetně spojky
• rozložení pásů topných rohoží (ohyby rohoží řešeny stříháním nosné síťky, případě
potřeby lze kabel oddělit nosné síťky fixovat vhodným způsobem např. pomocí pásku
Grufast)
• vytvoření drážky pro koncovku topné rohože
• zajištění rohože (vruty, flexibilní lepidlo atd.
• vytvoření drážky pro studený přívod včetně spojky
• rozložení pásů topných rohoží HML (fixace rohože podkladu pomocí hliníkové pásky)
• vytvoření drážky pro koncovku topné rohože
V případě, nejsou jednotlivé pásy topné rohože sobě vzájemně fixovány pomocí samolepicí hliníkové pásky,
je nutné provést vzájemné spojení jednotlivých pásů pomocí vodivých pásků (součást balení HML rohože).
• vytvoření drážky pro studený přívod včetně spojky
• instalace pomocných fixačních pásků Grufast
• zavedení studeného přívodu elektroinstalační krabice pro topný prvek
• finální fixace topného kabelu (sklovláknová páska CFiX)
• vytvoření drážky pro koncovku topného kabelu
2) TOPNÉ ROHOŽE HML
• kontrola nebo stanovení kladecího plánu ohledem půdorys vytápěné plochy, umístění
podlahového čidla, pozici husího krku pro studený přívod atd
