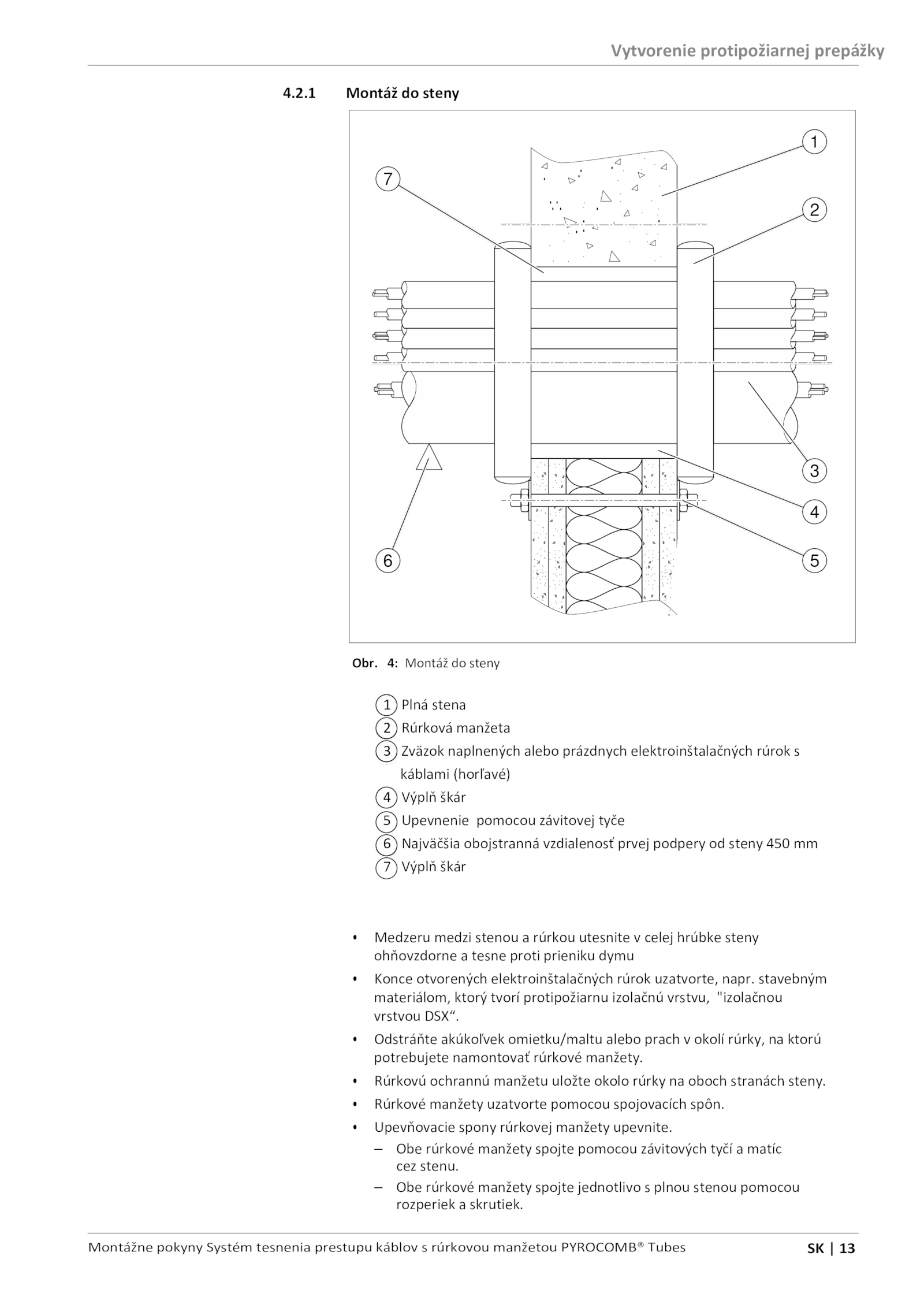

– Obe rúrkové manžety spojte pomocou závitových tyčí matíc cez stenu.2. – Obe rúrkové manžety spojte jednotlivo plnou stenou pomocou rozperiek skrutiek. • Rúrkovú ochrannú manžetu uložte okolo rúrky oboch stranách steny.Montážne pokyny Systém tesnenia prestupu káblov rúrkovou manžetou PYROCOMB® Tubes 13 4. • Rúrkové manžety uzatvorte pomocou spojovacích spôn.1 Montáž steny Vytvorenie protipožiarnej prepážky Obr. • Upevňovacie spony rúrkovej manžety upevnite. stavebným materiálom, ktorý tvorí protipožiarnu izolačnú vrstvu, "izolačnou vrstvou DSX“. • Odstráňte akúkoľvek omietku/maltu alebo prach okolí rúrky, ktorú potrebujete namontovať rúrkové manžety. 1 2 3 4 5 6 7 1 Plná stena 2 Rúrková manžeta 3 Zväzok naplnených alebo prázdnych elektroinštalačných rúrok s káblami (horľavé) 4 Výplň škár 5 Upevnenie pomocou závitovej tyče 6 Najväčšia obojstranná vzdialenosť prvej podpery steny 450 mm 7 Výplň škár . Montáž steny • Medzeru medzi stenou rúrkou utesnite celej hrúbke steny ohňovzdorne tesne proti prieniku dymu • Konce otvorených elektroinštalačných rúrok uzatvorte, napr
