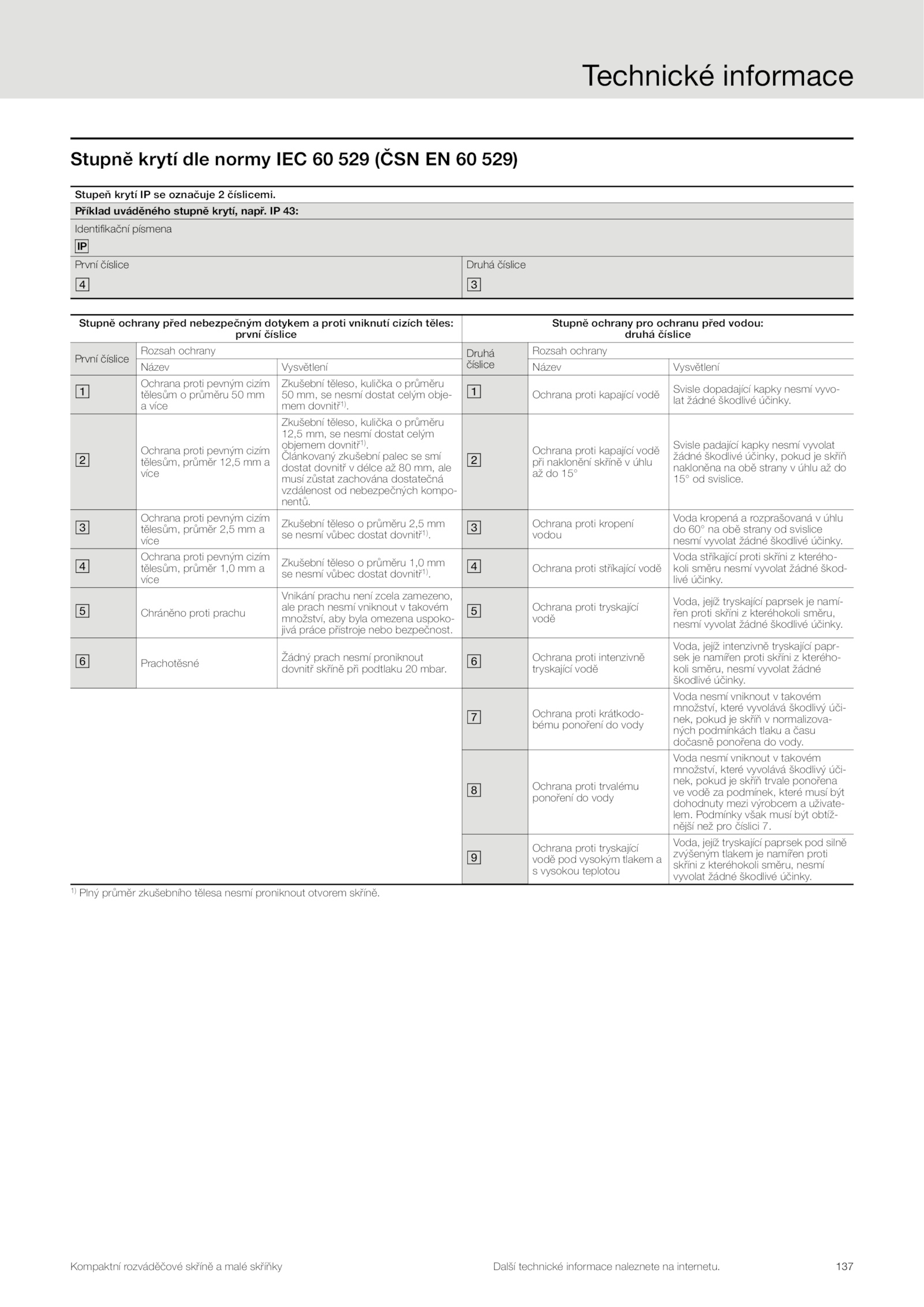

Ochrana proti tryskající vodě Voda, jejíž tryskající paprsek namí- řen proti skříni kteréhokoli směru, nesmí vyvolat žádné škodlivé účinky. Ochrana proti kropení vodou Voda kropená rozprašovaná úhlu do 60° obě strany svislice nesmí vyvolat žádné škodlivé účinky. Článkovaný zkušební palec smí dostat dovnitř délce mm, ale musí zůstat zachována dostatečná vzdálenost nebezpečných kompo- nentů. Ochrana proti kapající vodě Svisle dopadající kapky nesmí vyvo- lat žádné škodlivé účinky. Stupně krytí dle normy IEC 529 (ČSN 529) Stupeň krytí označuje číslicemi. Ochrana proti kapající vodě při naklonění skříně úhlu až 15° Svisle padající kapky nesmí vyvolat žádné škodlivé účinky, pokud skříň nakloněna obě strany úhlu do 15° svislice. 1) Plný průměr zkušebního tělesa nesmí proniknout otvorem skříně. Ochrana proti trvalému ponoření vody Voda nesmí vniknout takovém množství, které vyvolává škodlivý úči- nek, pokud skříň trvale ponořena ve vodě podmínek, které musí být dohodnuty mezi výrobcem uživate- lem. IP . Ochrana proti intenzivně tryskající vodě Voda, jejíž intenzivně tryskající papr- sek namířen proti skříni kterého- koli směru, nesmí vyvolat žádné škodlivé účinky. Chráněno proti prachu Vnikání prachu není zcela zamezeno, ale prach nesmí vniknout takovém množství, aby byla omezena uspoko- jivá práce přístroje nebo bezpečnost. Ochrana proti tryskající vodě pod vysokým tlakem a s vysokou teplotou Voda, jejíž tryskající paprsek pod silně zvýšeným tlakem namířen proti skříni kteréhokoli směru, nesmí vyvolat žádné škodlivé účinky. Ochrana proti pevným cizím tělesům, průměr 1,0 a více Zkušební těleso průměru 1,0 mm se nesmí vůbec dostat dovnitř1). Ochrana proti krátkodo- bému ponoření vody Voda nesmí vniknout takovém množství, které vyvolává škodlivý úči- nek, pokud skříň normalizova- ných podmínkách tlaku času dočasně ponořena vody. Podmínky však musí být obtíž- nější než pro číslici 7. Ochrana proti stříkající vodě Voda stříkající proti skříni kterého- koli směru nesmí vyvolat žádné škod- livé účinky. Příklad uváděného stupně krytí, např.Technické informace 137 Kompaktní rozváděčové skříně malé skříňky Další technické informace naleznete internetu. 43: Identifikační písmena První číslice Druhá číslice Stupně ochrany před nebezpečným dotykem proti vniknutí cizích těles: první číslice Stupně ochrany pro ochranu před vodou: druhá číslice První číslice Rozsah ochrany Druhá číslice Rozsah ochrany Název Vysvětlení Název Vysvětlení Ochrana proti pevným cizím tělesům průměru mm a více Zkušební těleso, kulička průměru 50 mm, nesmí dostat celým obje- mem dovnitř1). Prachotěsné Žádný prach nesmí proniknout dovnitř skříně při podtlaku mbar. Ochrana proti pevným cizím tělesům, průměr 2,5 a více Zkušební těleso průměru 2,5 mm se nesmí vůbec dostat dovnitř1). Ochrana proti pevným cizím tělesům, průměr 12,5 a více Zkušební těleso, kulička průměru 12,5 mm, nesmí dostat celým objemem dovnitř1)
