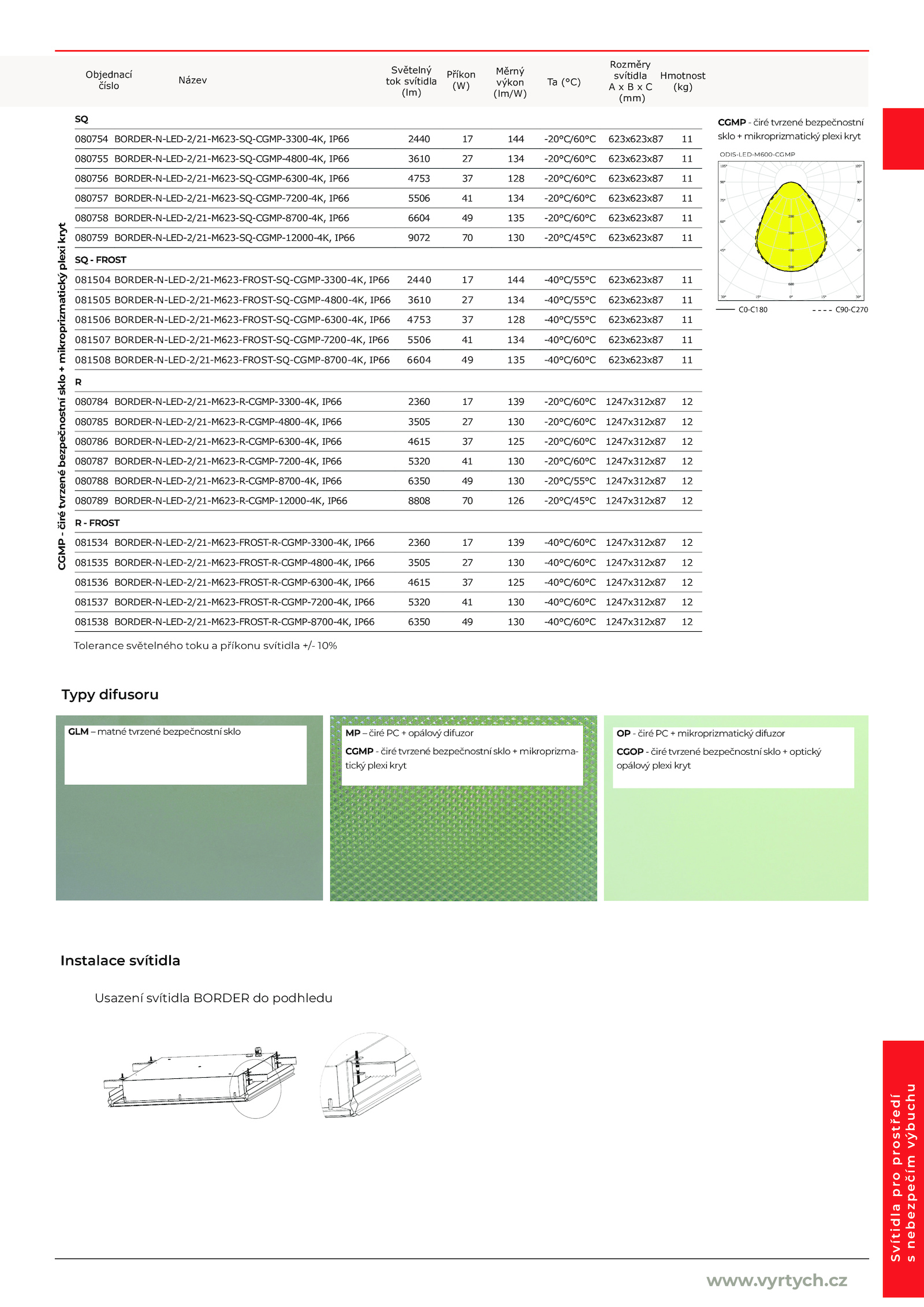

Poznámky redaktora
CGMP
-
čiré
tvrzené
bezpečnostní
sklo
+
mikroprizmatický
plexi
kryt
Objednací
číslo
Název
Světelný
tok svítidla
(lm)
Příkon
(W)
Měrný
výkon
(lm/W)
Rozměry
svítidla
A C
(mm)
Hmotnost
(kg)
Ta (°C)
Tolerance světelného toku příkonu svítidla +/- 10%
GLM matné tvrzené bezpečnostní sklo čiré opálový difuzor
CGMP čiré tvrzené bezpečnostní sklo mikroprizma-
tický plexi kryt
OP čiré mikroprizmatický difuzor
CGOP čiré tvrzené bezpečnostní sklo optický
opálový plexi kryt
CGMP čiré tvrzené bezpečnostní
sklo mikroprizmatický plexi kryt
C90-C270
C0-C180
ODIS-LED-M600-CGMP
200
300
400
500
600
0° 15° 30°
45°
60°
75°
90°
105°
105°
90°
75°
60°
45°
30° 15° 0°
SQ
080754 BORDER-N-LED-2/21-M623-SQ-CGMP-3300-4K, IP66 2440 144 -20°C/60°C 623x623x87 11
080755 BORDER-N-LED-2/21-M623-SQ-CGMP-4800-4K, IP66 3610 134 -20°C/60°C 623x623x87 11
080756 BORDER-N-LED-2/21-M623-SQ-CGMP-6300-4K, IP66 4753 128 -20°C/60°C 623x623x87 11
080757 BORDER-N-LED-2/21-M623-SQ-CGMP-7200-4K, IP66 5506 134 -20°C/60°C 623x623x87 11
080758 BORDER-N-LED-2/21-M623-SQ-CGMP-8700-4K, IP66 6604 135 -20°C/60°C 623x623x87 11
080759 BORDER-N-LED-2/21-M623-SQ-CGMP-12000-4K, IP66 9072 130 -20°C/45°C 623x623x87 11
SQ FROST
081504 BORDER-N-LED-2/21-M623-FROST-SQ-CGMP-3300-4K, IP66 2440 144 -40°C/55°C 623x623x87 11
081505 BORDER-N-LED-2/21-M623-FROST-SQ-CGMP-4800-4K, IP66 3610 134 -40°C/55°C 623x623x87 11
081506 BORDER-N-LED-2/21-M623-FROST-SQ-CGMP-6300-4K, IP66 4753 128 -40°C/55°C 623x623x87 11
081507 BORDER-N-LED-2/21-M623-FROST-SQ-CGMP-7200-4K, IP66 5506 134 -40°C/60°C 623x623x87 11
081508 BORDER-N-LED-2/21-M623-FROST-SQ-CGMP-8700-4K, IP66 6604 135 -40°C/60°C 623x623x87 11
R
080784 BORDER-N-LED-2/21-M623-R-CGMP-3300-4K, IP66 2360 139 -20°C/60°C 1247x312x87 12
080785 BORDER-N-LED-2/21-M623-R-CGMP-4800-4K, IP66 3505 130 -20°C/60°C 1247x312x87 12
080786 BORDER-N-LED-2/21-M623-R-CGMP-6300-4K, IP66 4615 125 -20°C/60°C 1247x312x87 12
080787 BORDER-N-LED-2/21-M623-R-CGMP-7200-4K, IP66 5320 130 -20°C/60°C 1247x312x87 12
080788 BORDER-N-LED-2/21-M623-R-CGMP-8700-4K, IP66 6350 130 -20°C/55°C 1247x312x87 12
080789 BORDER-N-LED-2/21-M623-R-CGMP-12000-4K, IP66 8808 126 -20°C/45°C 1247x312x87 12
R FROST
081534 BORDER-N-LED-2/21-M623-FROST-R-CGMP-3300-4K, IP66 2360 139 -40°C/60°C 1247x312x87 12
081535 BORDER-N-LED-2/21-M623-FROST-R-CGMP-4800-4K, IP66 3505 130 -40°C/60°C 1247x312x87 12
081536 BORDER-N-LED-2/21-M623-FROST-R-CGMP-6300-4K, IP66 4615 125 -40°C/60°C 1247x312x87 12
081537 BORDER-N-LED-2/21-M623-FROST-R-CGMP-7200-4K, IP66 5320 130 -40°C/60°C 1247x312x87 12
081538 BORDER-N-LED-2/21-M623-FROST-R-CGMP-8700-4K, IP66 6350 130 -40°C/60°C 1247x312x87 12
S
v
í
t
i
d
l
a
p
r
o
p
r
o
s
t
ř
e
d
í
s
n
e
b
e
z
p
e
č
í
m
v
ý
b
u
c
h
u
www.vyrtych.cz
Typy difusoru
Instalace svítidla
Usazení svítidla BORDER podhledu
