• TYP„B“–Vhodný pro tekutiny pěnou
(například: pivo, nealkoholické nápoje typu Kofola ostatní tekutiny)
TECHNICKÉ PARAMETRY
Snímač
S teplotní odolností
do 100 °C
S teplotní odolností
do 140 °C
S kabelem konektorem kabelem konektorem
Nominální napětí 24V DC
Napájecí napětí 30V DC
Napájecí proud mA
Výstupní proud 200 mA
Indikace sepnutí LED
Odolnost proti
přepólování
ANO
Spínací dosah
(% ponoření hrotu)
< cca %
Spínací frekvence Hz
Rozsah pracovních
teplotT
-25 100 °C
– teplota procesu
-25 °C
– teplota okolí
-25 140 °C
– teplota procesu
-25 °C
– teplota okolí
Pouzdro optika Nerezová ocel křišťálové sklo
Maximální
pracovní tlak
2 MPa
Stupeň krytí 67
Typ připojení
kabel PVC 3
x 0,25 mm2
;
2 m
konektor M12
kabel PUR 3
x 0,25 mm2
;
2 m
konektor M12
SCHÉMA ZAPOJENÍ
S kabelem NPN spínací kabelem NPN rozpínací
S kabelem PNP spínací kabelem PNP rozpínací
ROZMĚROVÝ NÁČRT
S teplotní odolností 100 °C, kabelem
S teplotní odolností 100 konektorem
S teplotní odolností 140 °C, kabelem
S teplotní odolností 140°C konektorem
S konektorem
SW24
~78
67
45
ø4
LED
2000
G1/2”
SW24
LED
M12x1
45
67
~78
G1/2”
BR/1
S/4
BL/3
-L
+L
BR/1
S/2
BL/3
-L
+L
BR/1
S/4
BL/3
-L
+L
BR/1
S/2
BL/3
-L
+L
BR hnědý černý BL- modrý
1
2
3
4
G1/2”
SW24
LED
106
128
~138 2000
ø4 PUR
SW24
G1/2”
106
128
~138
LED
12
M12x1
OPTICKÉ
SNÍMAČE
. Dále můžeme nalézt apli-
kacích snímání naplnění vyprázdnění nádrží, snímání maximální minimální
hladiny kapaliny, pro ochranu pumpy proti chodu prázdno další.231

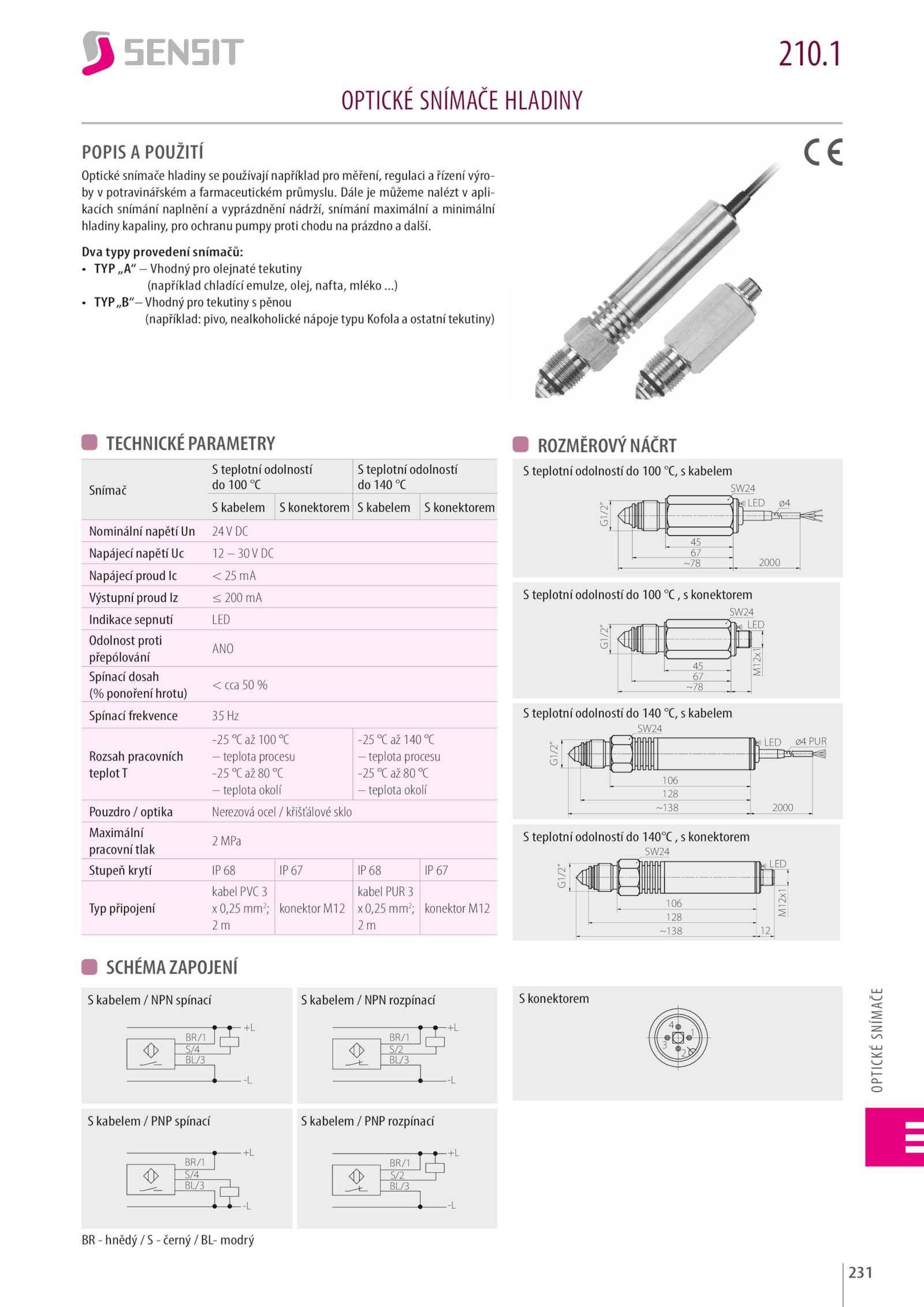

OPTICKÉ SNÍMAČE HLADINY
210.1
POPIS POUŽITÍ
Optické snímače hladiny používají například pro měření, regulaci řízení výro-
by potravinářském farmaceutickém průmyslu.
Dva typy provedení snímačů:
• TYP „A“ Vhodný pro olejnaté tekutiny
(například chladící emulze, olej, nafta, mléko ..
