, Školní 2610, 756 Rožnov R.7
ODPOROVÉ SNÍMAČE TEPLOTY 13
02. Před připojením jednotlivých snímačů měřiči tepla nutné snímače zasunout příslušných otvorů určených pro montáž snímačů, zašrou-
bovat matici, která součásti snímače dotáhnout doraz. Plombovací drátek montážní plomby musí prostrčit otvorem
v matici montážním otvorem tělese průtokoměru (nebo návarku) zaplombovat takovým způsobem, aby nemohlo dojít pootočení matice!
Posledním krokem připojení jednotlivých snímačů teploty měřiči tepla dle schéma zapojení.o.178
SENSIT s. Přebytečný kabel
je nutné svinout kruhu upevnit.8 02/17
nahrazuje 02.cz, www. Snímače převážně montují potrubí šikmo pod úhlem 45° proti směru proudění měřeného
média.
.cz
02., Česká republika
tel.: +420 571 625 571, fax: +420 571 625 572, obchod@sensit.sensit.
Pro zabránění neoprávněné manipulace jsou snímače opatřeny otvory pro plombování.8
SNÍMAČE
TEPLOTY
PRO
MĚŘIČE
SPOTŘEBY
TEPLA

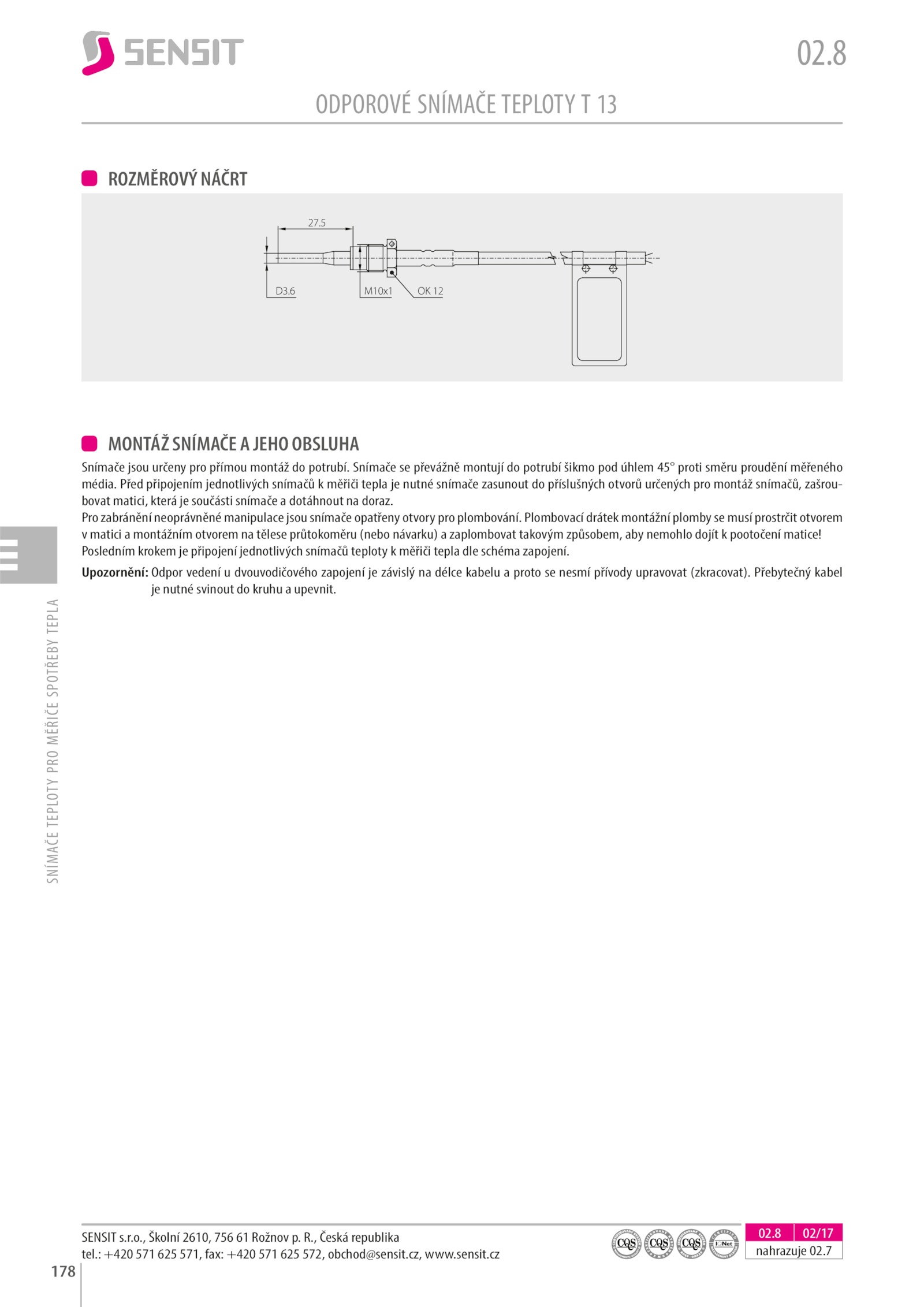

ROZMĚROVÝ NÁČRT
MONTÁŽ SNÍMAČE JEHO OBSLUHA
Snímače jsou určeny pro přímou montáž potrubí.
Upozornění: Odpor vedení dvouvodičového zapojení závislý délce kabelu proto nesmí přívody upravovat (zkracovat).r
