Poznámky redaktora

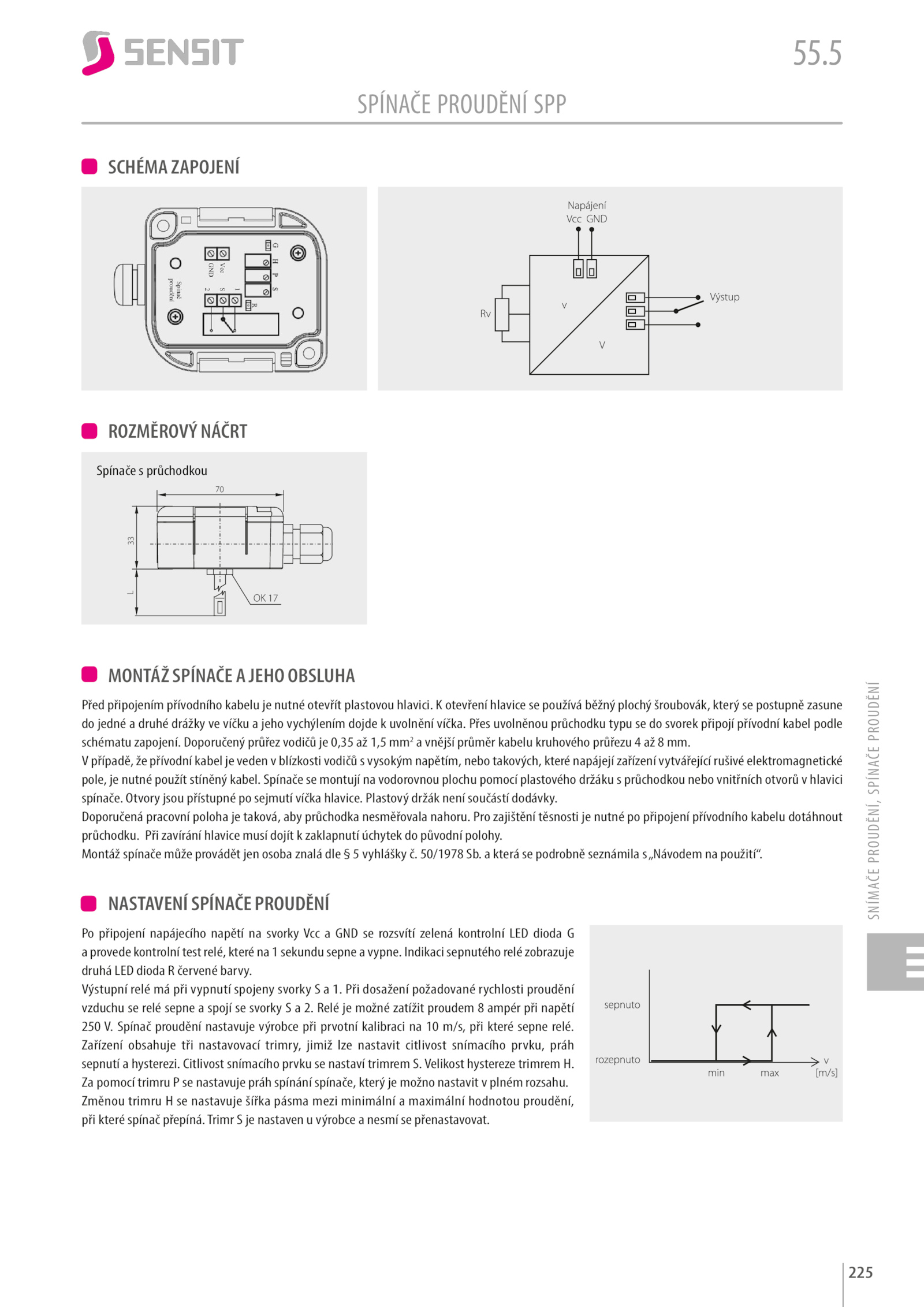

Spínače montují vodorovnou plochu pomocí plastového držáku průchodkou nebo vnitřních otvorů hlavici spínače. Přes uvolněnou průchodku typu svorek připojí přívodní kabel podle schématu zapojení. Zařízení obsahuje tři nastavovací trimry, jimiž lze nastavit citlivost snímacího prvku, práh sepnutí hysterezi. Spínače průchodkou . Při zavírání hlavice musí dojít zaklapnutí úchytek původní polohy. Doporučená pracovní poloha taková, aby průchodka nesměřovala nahoru. otevření hlavice používá běžný plochý šroubovák, který postupně zasune do jedné druhé drážky víčku jeho vychýlením dojde uvolnění víčka.Trimr nastaven výrobce nesmí přenastavovat. Indikaci sepnutého relé zobrazuje druhá LED dioda červené barvy.5 SNÍMAČE PROUDĚNÍ, SPÍNAČE PROUDĚNÍ SCHÉMA ZAPOJENÍ ROZMĚROVÝ NÁČRT MONTÁŽ SPÍNAČE JEHO OBSLUHA Před připojením přívodního kabelu nutné otevřít plastovou hlavici. Pro zajištění těsnosti nutné připojení přívodního kabelu dotáhnout průchodku. V případě, přívodní kabel veden blízkosti vodičů vysokým napětím, nebo takových, které napájejí zařízení vytvářející rušivé elektromagnetické pole, nutné použít stíněný kabel. Změnou trimru nastavuje šířka pásma mezi minimální maximální hodnotou proudění, při které spínač přepíná. Otvory jsou přístupné sejmutí víčka hlavice. Doporučený průřez vodičů 0,35 1,5 mm2 a vnější průměr kabelu kruhového průřezu mm. Citlivost snímacího prvku nastaví trimrem Velikost hystereze trimrem H. Plastový držák není součástí dodávky. Za pomocí trimru nastavuje práh spínání spínače, který možno nastavit plném rozsahu. Výstupní relé při vypnutí spojeny svorky Při dosažení požadované rychlosti proudění vzduchu relé sepne spojí svorky Relé možné zatížit proudem ampér při napětí 250 Spínač proudění nastavuje výrobce při prvotní kalibraci m/s, při které sepne relé. která podrobně seznámila s„Návodem použití“. Montáž spínače může provádět jen osoba znalá dle vyhlášky 50/1978 Sb.225 SPÍNAČE PROUDĚNÍ SPP 55. NASTAVENÍ SPÍNAČE PROUDĚNÍ Po připojení napájecího napětí svorky Vcc GND rozsvítí zelená kontrolní LED dioda G a provede kontrolní test relé, které sekundu sepne vypne
