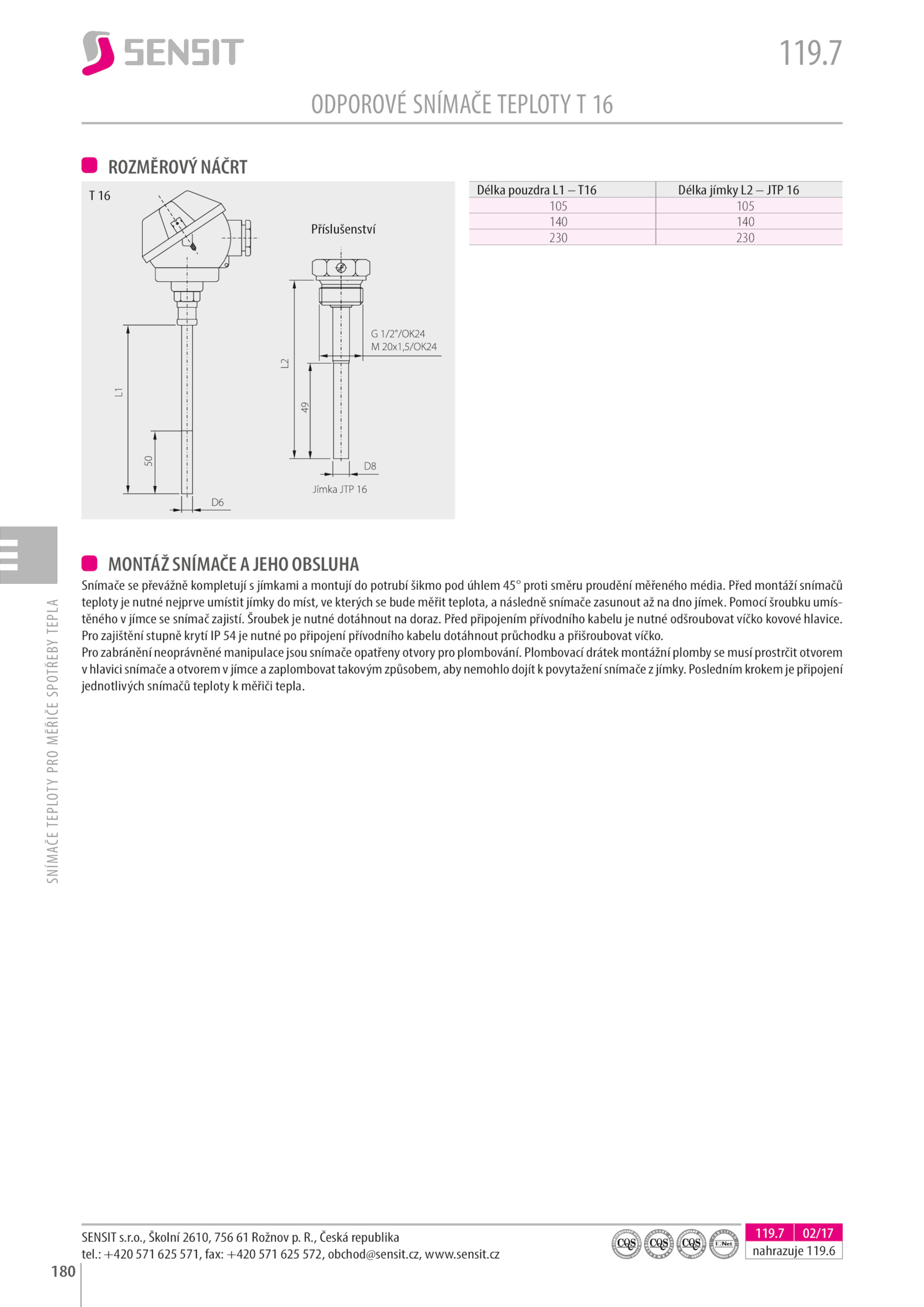

ROZMĚROVÝ NÁČRT
T 16
Příslušenství
MONTÁŽ SNÍMAČE JEHO OBSLUHA
Snímače převážně kompletují jímkami montují potrubí šikmo pod úhlem 45° proti směru proudění měřeného média.r. Před připojením přívodního kabelu nutné odšroubovat víčko kovové hlavice. Šroubek nutné dotáhnout doraz. Pomocí šroubku umís-
těného jímce snímač zajistí. Posledním krokem připojení
jednotlivých snímačů teploty měřiči tepla.sensit.
Délka pouzdra –T16 Délka jímky JTP 16
105 105
140 140
230 230
.7
SNÍMAČE
TEPLOTY
PRO
MĚŘIČE
SPOTŘEBY
TEPLA
SENSIT s.cz
119., Školní 2610, 756 Rožnov R. Plombovací drátek montážní plomby musí prostrčit otvorem
v hlavici snímače otvorem jímce zaplombovat takovým způsobem, aby nemohlo dojít povytažení snímače jímky.
Pro zajištění stupně krytí nutné připojení přívodního kabelu dotáhnout průchodku přišroubovat víčko.cz, www.: +420 571 625 571, fax: +420 571 625 572, obchod@sensit.180
ODPOROVÉ SNÍMAČE TEPLOTY 16
119.o.7 02/17
nahrazuje 119. Před montáží snímačů
teploty nutné nejprve umístit jímky míst, kterých bude měřit teplota, následně snímače zasunout dno jímek.
Pro zabránění neoprávněné manipulace jsou snímače opatřeny otvory pro plombování
