505/1990 metrologii.
Výrobce nabízí možnost dodávat snímače kalibrované laboratoři SENSIT s. Snímače vyhovují stupni ochrany podle
ČSN 60529, dle varianty přívodního kabelu.4301
Průměr pouzdra mm
Délka pouzdra přídavkem pro upevnění kabelu)
Varianty přívodního kabelu /
teplotní rozsah
(může být omezeno typem
čidla upřesněno návodu)
PVC stíněný -30 °C
PVC nestíněný -40 105 °C
Silikon stíněný -50 200 °C
Teflon stíněný -50 250 °C
Se skelnou izolací 400 °C
(s kovovým opletem)
Stupeň krytí
Kabely PVC silikon 67
Kabel teflon dle ČSN 60529
Kabel skelnou izolací 50
Materiál Rozměry
bajonetové matice
poniklovaná mosaz mm, vnitřní mm
Materiál Rozměry pružiny
nerezová ocel DIN 1. Snímače jsou určeny pro provoz
v chemicky neagresivním prostředí, způsob použití musí být volen ohledem na
teplotní chemickou odolnost pouzdra přívodního kabelu. Návaznost etalonů
a pracovních měřidel zajištěna smyslu zákona č.o.
Kalibrace Veškerá produkce prochází výstupní metrologickou kontrolou, která
se provádí porovnáním etalony nebo pracovními měřidly.
PŘÍSLUŠENSTVÍ
– Jímka 130F
– bajonetový adaptér
– konektory
PROHLÁŠENÍ,CERTIFIKACE,KALIBRACE
Výrobce vydává Prohlášení shodě.4301
/ 200 mm, vnější mm, drátu 0,9 mm
Izolační odpor 200 při 500VDC
Maximální přípustný statický
tah kabel
1 kg
SCHÉMA ZAPOJENÍ
Dvouvodičové
Třívodičové
Čtyřvodičové
ROZMĚROVÝ NÁČRT
TG80
L (mm)
L mm
D8
Kabel
TG81
L (mm)
L mm
D8
Kabel
R8
TG82
L (mm)
L mm
D8
Kabel
120°
1 2
1 3
1 4
3
SNÍMAČE
TEPLOTY
S
KABELEM
. Kombinací bajonetové matice, pružiny odpovída-
jícího bajonetového uzávěru možné zajistit vyšší přítlak snímače měřeného
místa anebo korigovat případné změny vzdálenosti mezi maticí měřeným
místem průběhu měření.129
TG 80, 82

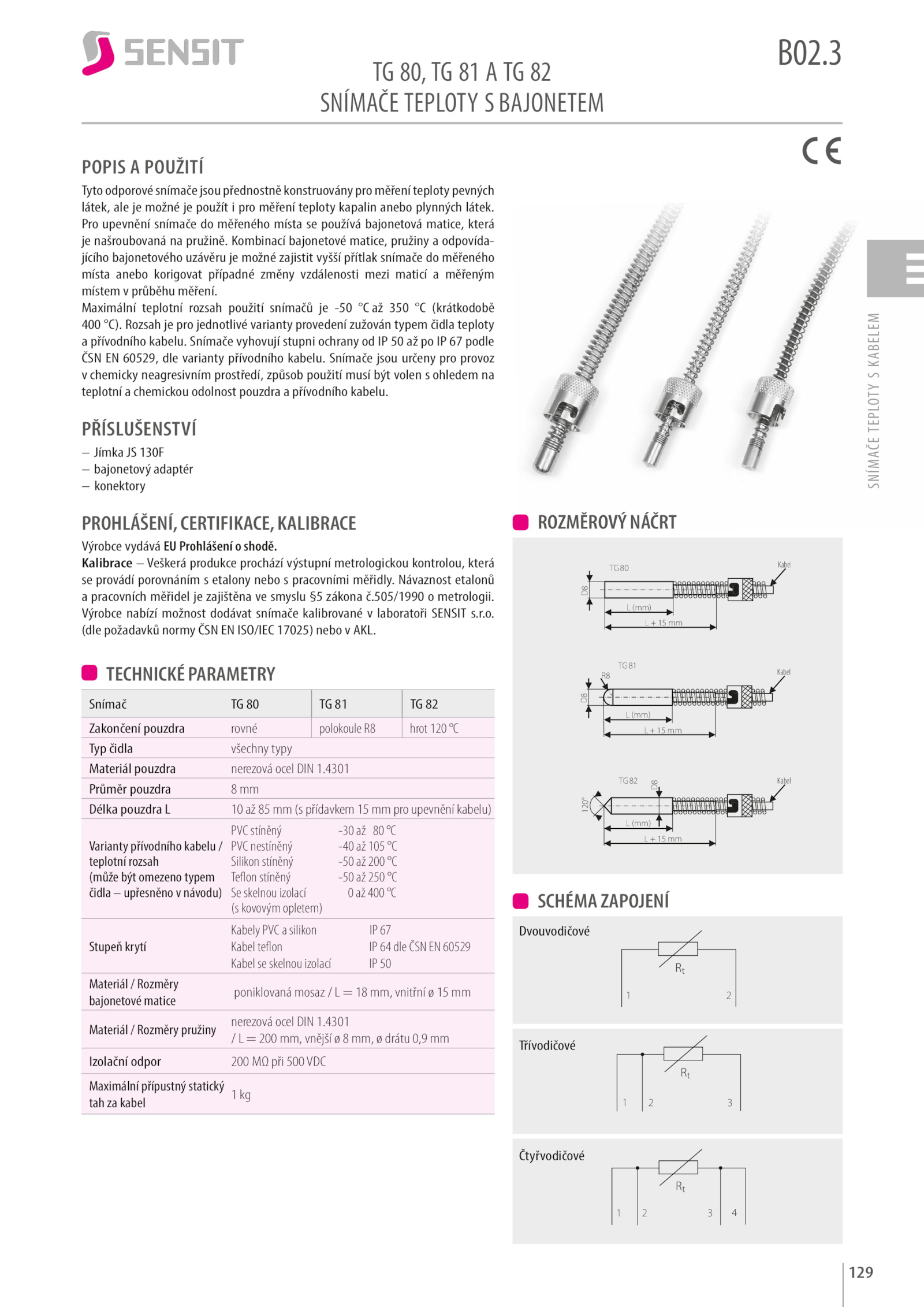

SNÍMAČE TEPLOTY SBAJONETEM
B02.
Maximální teplotní rozsah použití snímačů -50 350 (krátkodobě
400 °C).3
POPIS POUŽITÍ
Tyto odporové snímače jsou přednostně konstruovány pro měření teploty pevných
látek, ale možné použít pro měření teploty kapalin anebo plynných látek.
Pro upevnění snímače měřeného místa používá bajonetová matice, která
je našroubovaná pružině.
(dle požadavků normy ČSN ISO/IEC 17025) nebo AKL.r. Rozsah pro jednotlivé varianty provedení zužován typem čidla teploty
a přívodního kabelu.
TECHNICKÉ PARAMETRY
Snímač 82
Zakončení pouzdra rovné polokoule hrot 120 °C
Typ čidla všechny typy
Materiál pouzdra nerezová ocel DIN 1
