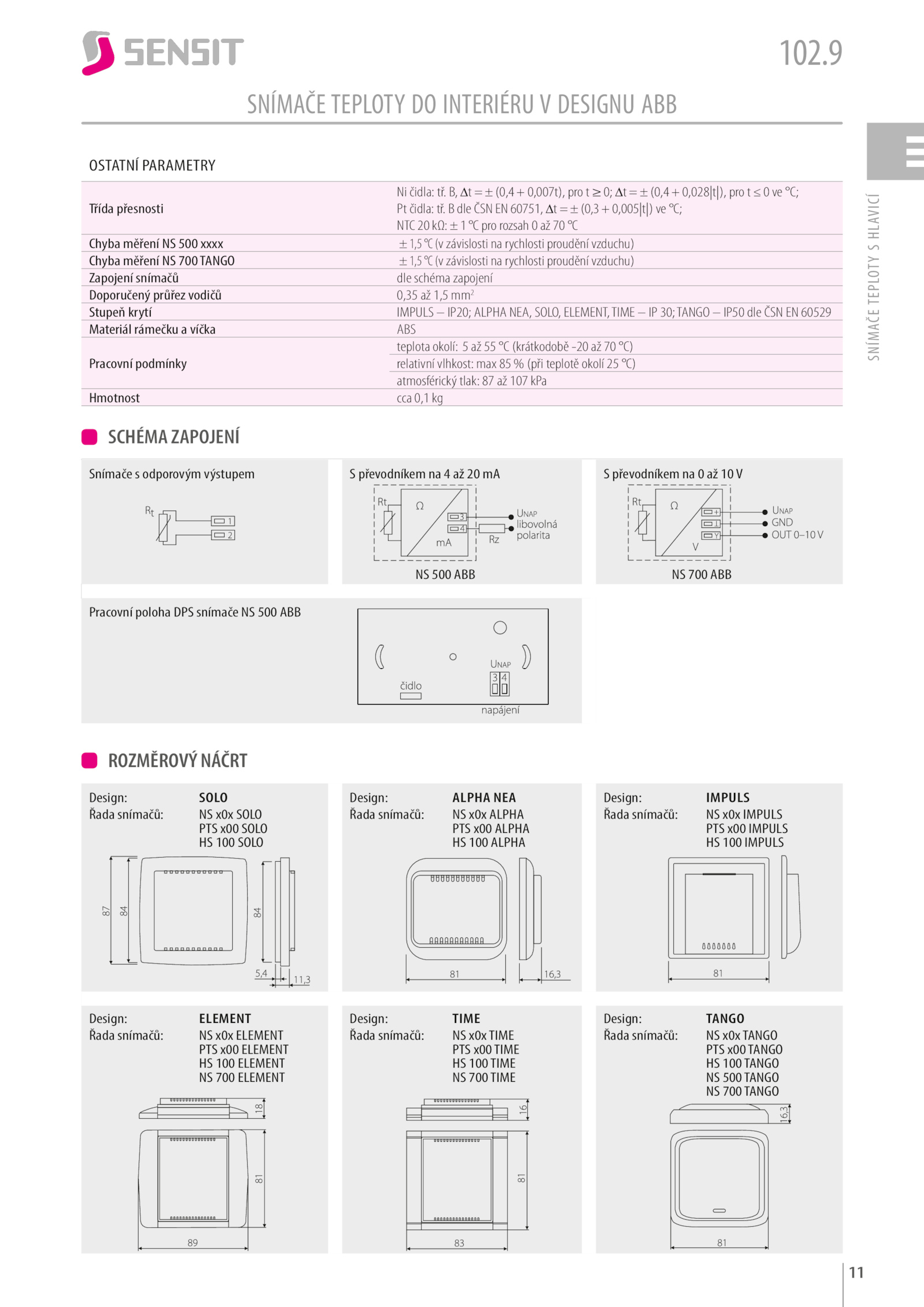

SNÍMAČE TEPLOTY INTERIÉRU DESIGNU ABB
102. dle ČSN 60751, =±(0,3 0,005|t|) °C;
NTC kΩ: ±1°C pro rozsah °C
Chyba měření 500 xxxx ±1,5°C(v závislosti rychlosti proudění vzduchu)
Chyba měření 700TANGO ±1,5°C(v závislosti rychlosti proudění vzduchu)
Zapojení snímačů dle schéma zapojení
Doporučený průřez vodičů 0,35 1,5 mm2
Stupeň krytí IMPULS IP20; ALPHA NEA, SOLO, ELEMENT,TIME 30;TANGO IP50 dle ČSN 60529
Materiál rámečku víčka ABS
Pracovní podmínky
teplota okolí: (krátkodobě -20 °C)
relativní vlhkost: max 85% (při teplotě okolí °C)
atmosférický tlak: 107 kPa
Hmotnost cca 0,1 kg
ROZMĚROVÝ NÁČRT
Design: SOLO
Řada snímačů: x0x SOLO
PTS x00 SOLO
HS 100 SOLO
Design: ALPHA NEA
Řada snímačů: x0x ALPHA
PTS x00 ALPHA
HS 100 ALPHA
Design: IMPULS
Řada snímačů: x0x IMPULS
PTS x00 IMPULS
HS 100 IMPULS
Design: ELEMENT
Řada snímačů: x0x ELEMENT
PTS x00 ELEMENT
HS 100 ELEMENT
NS 700 ELEMENT
Design: TIME
Řada snímačů: x0xTIME
PTS x00TIME
HS 100TIME
NS 700TIME
Design: TANGO
Řada snímačů: x0xTANGO
PTS x00TANGO
HS 100TANGO
NS 500TANGO
NS 700TANGO
SNÍMAČE
TEPLOTY
S
HLAVICÍ
.9
SCHÉMA ZAPOJENÍ
Snímače odporovým výstupem převodníkem mA
NS 500 ABB
S převodníkem 10V
NS 700 ABB
Pracovní poloha DPS snímače 500 ABB
OSTATNÍ PARAMETRY
Třída přesnosti
Ni čidla: tř. (0,4 0,007t), pro t≥0; (0,4 0,028|t|), pro t≤0 °C;
Pt čidla: tř
