Selektivita, záložní ochrana a koordinace přístroju pro ochranu motoru

| Kategorie: Firemní tiskovina  | Tento dokument chci!

Vydal: EATON Elektrotechnika s.r.o.

Strana 8 z 298







Poznámky redaktora

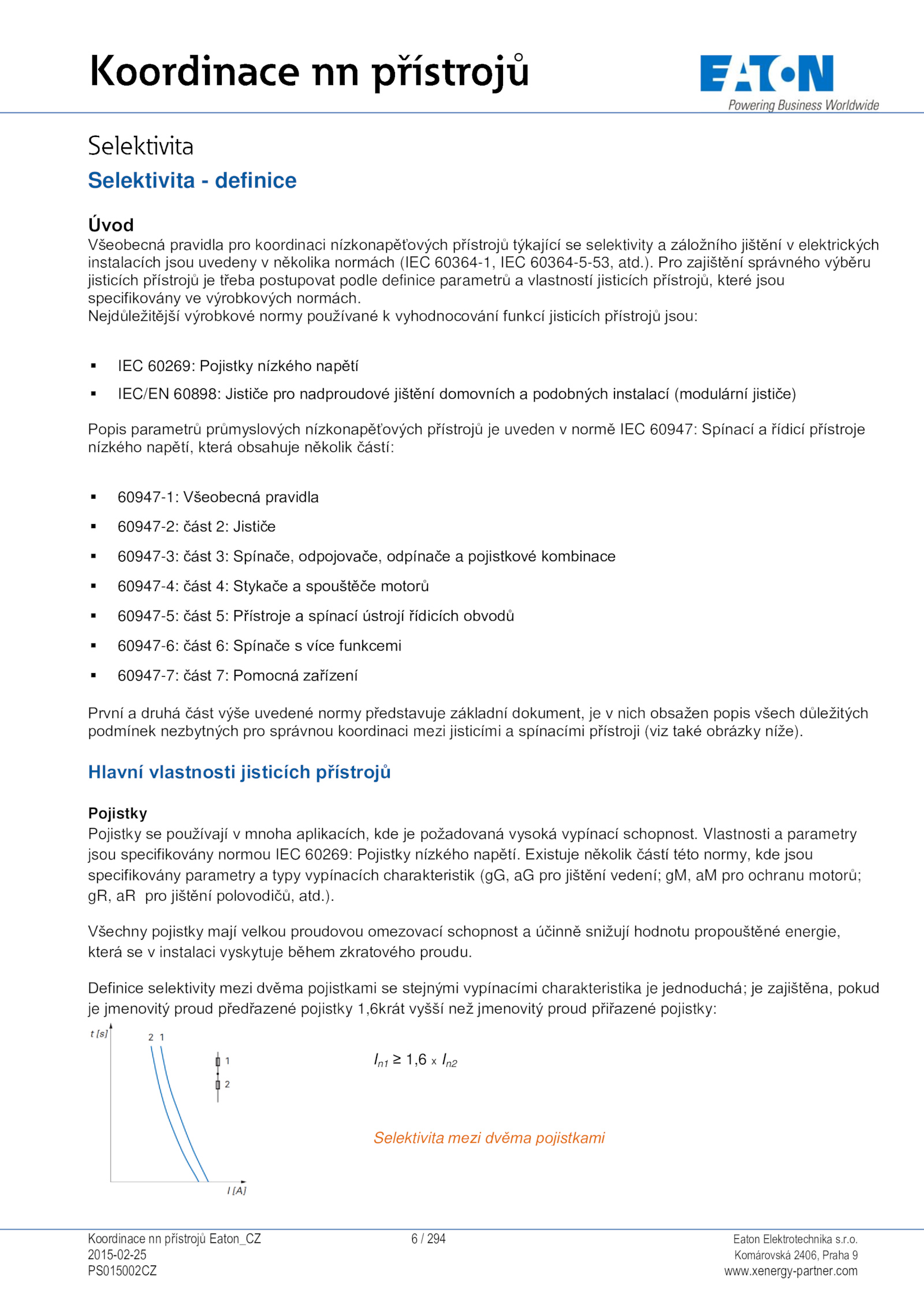

o. Definice selektivity mezi dvěma pojistkami stejnými vypínacími charakteristika jednoduchá; zajištěna, pokud je jmenovitý proud předřazené pojistky 1,6krát vyšší než jmenovitý proud přiřazené pojistky: In1 1,6 In2 Selektivita mezi dvěma pojistkami . Vlastnosti parametry jsou specifikovány normou IEC 60269: Pojistky nízkého napětí. 2015-02-25 Komárovská 2406, Praha 9 PS015002CZ www.Koordinace přístrojů Eaton_CZ 294 Eaton Elektrotechnika s.). Pro zajištění správného výběru jisticích přístrojů třeba postupovat podle definice parametrů vlastností jisticích přístrojů, které jsou specifikovány výrobkových normách.). Existuje několik částí této normy, kde jsou specifikovány parametry typy vypínacích charakteristik (gG, pro jištění vedení; gM, pro ochranu motorů; gR, pro jištění polovodičů, atd.com Selektivita definice Úvod Všeobecná pravidla pro koordinaci nízkonapěťových přístrojů týkající selektivity záložního jištění elektrických instalacích jsou uvedeny několika normách (IEC 60364-1, IEC 60364-5-53, atd.xenergy-partner.r. Všechny pojistky mají velkou proudovou omezovací schopnost účinně snižují hodnotu propouštěné energie, která instalaci vyskytuje během zkratového proudu. Nejdůležitější výrobkové normy používané vyhodnocování funkcí jisticích přístrojů jsou:  IEC 60269: Pojistky nízkého napětí  IEC/EN 60898: Jističe pro nadproudové jištění domovních podobných instalací (modulární jističe) Popis parametrů průmyslových nízkonapěťových přístrojů uveden normě IEC 60947: Spínací řídicí přístroje nízkého napětí, která obsahuje několik částí:  60947-1: Všeobecná pravidla  60947-2: část Jističe  60947-3: část Spínače, odpojovače, odpínače pojistkové kombinace  60947-4: část Stykače spouštěče motorů  60947-5: část Přístroje spínací ústrojí řídicích obvodů  60947-6: část Spínače více funkcemi  60947-7: část Pomocná zařízení První druhá část výše uvedené normy představuje základní dokument, nich obsažen popis všech důležitých podmínek nezbytných pro správnou koordinaci mezi jisticími spínacími přístroji (viz také obrázky níže). Hlavní vlastnosti jisticích přístrojů Pojistky Pojistky používají mnoha aplikacích, kde požadovaná vysoká vypínací schopnost
