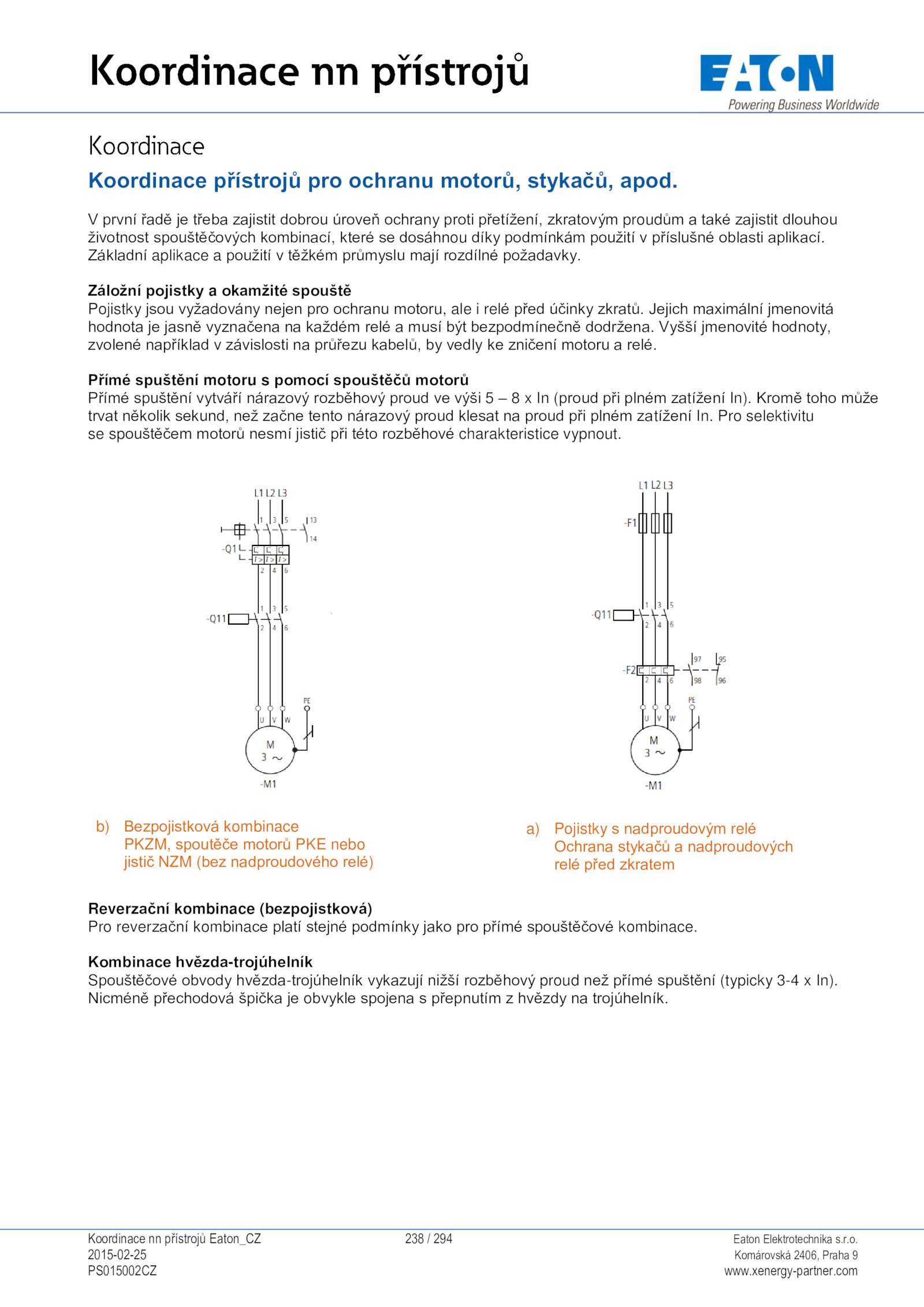

Reverzační kombinace (bezpojistková) Pro reverzační kombinace platí stejné podmínky jako pro přímé spouštěčové kombinace. Základní aplikace použití těžkém průmyslu mají rozdílné požadavky.r.com Koordinace přístrojů pro ochranu motorů, stykačů, apod.Koordinace přístrojů Eaton_CZ 238 294 Eaton Elektrotechnika s. Pro selektivitu se spouštěčem motorů nesmí jistič při této rozběhové charakteristice vypnout. Jejich maximální jmenovitá hodnota jasně vyznačena každém relé musí být bezpodmínečně dodržena. Kombinace hvězda-trojúhelník Spouštěčové obvody hvězda-trojúhelník vykazují nižší rozběhový proud než přímé spuštění (typicky 3-4 In). Kromě toho může trvat několik sekund, než začne tento nárazový proud klesat proud při plném zatížení In.o. Záložní pojistky okamžité spouště Pojistky jsou vyžadovány nejen pro ochranu motoru, ale relé před účinky zkratů. Nicméně přechodová špička obvykle spojena přepnutím hvězdy trojúhelník. Vyšší jmenovité hodnoty, zvolené například závislosti průřezu kabelů, vedly zničení motoru relé. b) Bezpojistková kombinace PKZM, spoutěče motorů PKE nebo jistič NZM (bez nadproudového relé) a) Pojistky nadproudovým relé Ochrana stykačů nadproudových relé před zkratem . V první řadě třeba zajistit dobrou úroveň ochrany proti přetížení, zkratovým proudům také zajistit dlouhou životnost spouštěčových kombinací, které dosáhnou díky podmínkám použití příslušné oblasti aplikací.xenergy-partner. Přímé spuštění motoru pomocí spouštěčů motorů Přímé spuštění vytváří nárazový rozběhový proud výši (proud při plném zatížení In). 2015-02-25 Komárovská 2406, Praha 9 PS015002CZ www
