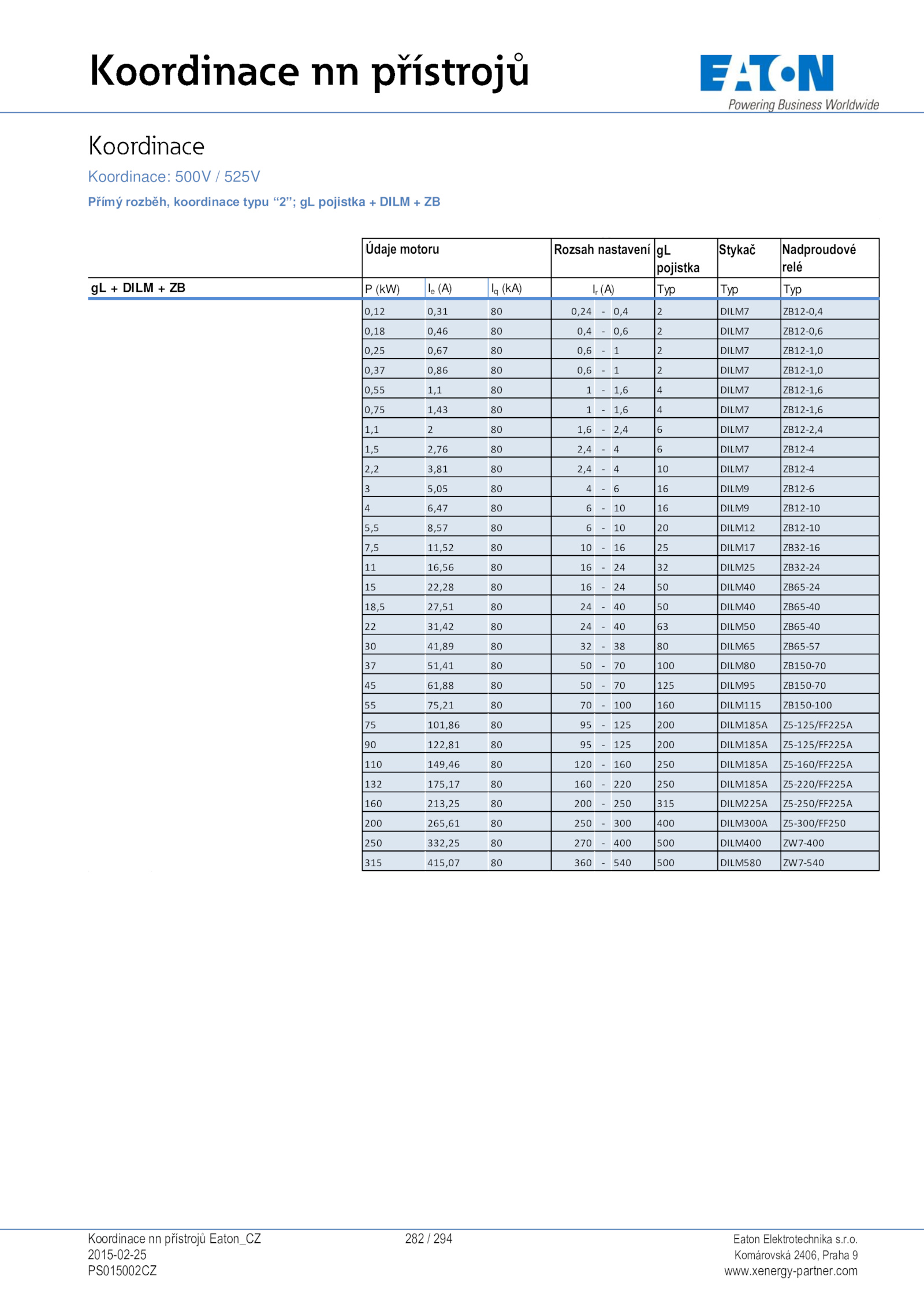

Koordinace: 500V 525V
Přímý rozběh, koordinace typu “2”; pojistka DILM ZB
DOL Starters 525V Co-ordination type "2"
gL FUSE Contactor Overload Relays
P (kW) (A) (kA) Typ Typ Typ
0,12 0,31 0,24 0,4 DILM7 ZB12-0,4
0,18 0,46 0,4 0,6 DILM7 ZB12-0,6
0,25 0,67 0,6 DILM7 ZB12-1,0
0,37 0,86 0,6 DILM7 ZB12-1,0
0,55 1,1 1,6 DILM7 ZB12-1,6
0,75 1,43 1,6 DILM7 ZB12-1,6
1,1 1,6 2,4 DILM7 ZB12-2,4
1,5 2,76 2,4 DILM7 ZB12-4
2,2 3,81 2,4 DILM7 ZB12-4
3 5,05 DILM9 ZB12-6
4 6,47 DILM9 ZB12-10
5,5 8,57 DILM12 ZB12-10
7,5 11,52 DILM17 ZB32-16
11 16,56 DILM25 ZB32-24
15 22,28 DILM40 ZB65-24
18,5 27,51 DILM40 ZB65-40
22 31,42 DILM50 ZB65-40
30 41,89 DILM65 ZB65-57
37 51,41 100 DILM80 ZB150-70
45 61,88 125 DILM95 ZB150-70
55 75,21 100 160 DILM115 ZB150-100
75 101,86 125 200 DILM185A Z5-125/FF225A
90 122,81 125 200 DILM185A Z5-125/FF225A
110 149,46 120 160 250 DILM185A Z5-160/FF225A
132 175,17 160 220 250 DILM185A Z5-220/FF225A
160 213,25 200 250 315 DILM225A Z5-250/FF225A
200 265,61 250 300 400 DILM300A Z5-300/FF250
250 332,25 270 400 500 DILM400 ZW7-400
315 415,07 360 540 500 DILM580 ZW7-540
Motor Data Setting Range
gL DILM (A)
Údaje motoru Nadproudové
relé
Rozsah nastavení gL
pojistka
Stykač
