Selektivita, záložní ochrana a koordinace přístroju pro ochranu motoru

| Kategorie: Firemní tiskovina  | Tento dokument chci!

Vydal: EATON Elektrotechnika s.r.o.

Strana 245 z 298







Poznámky redaktora

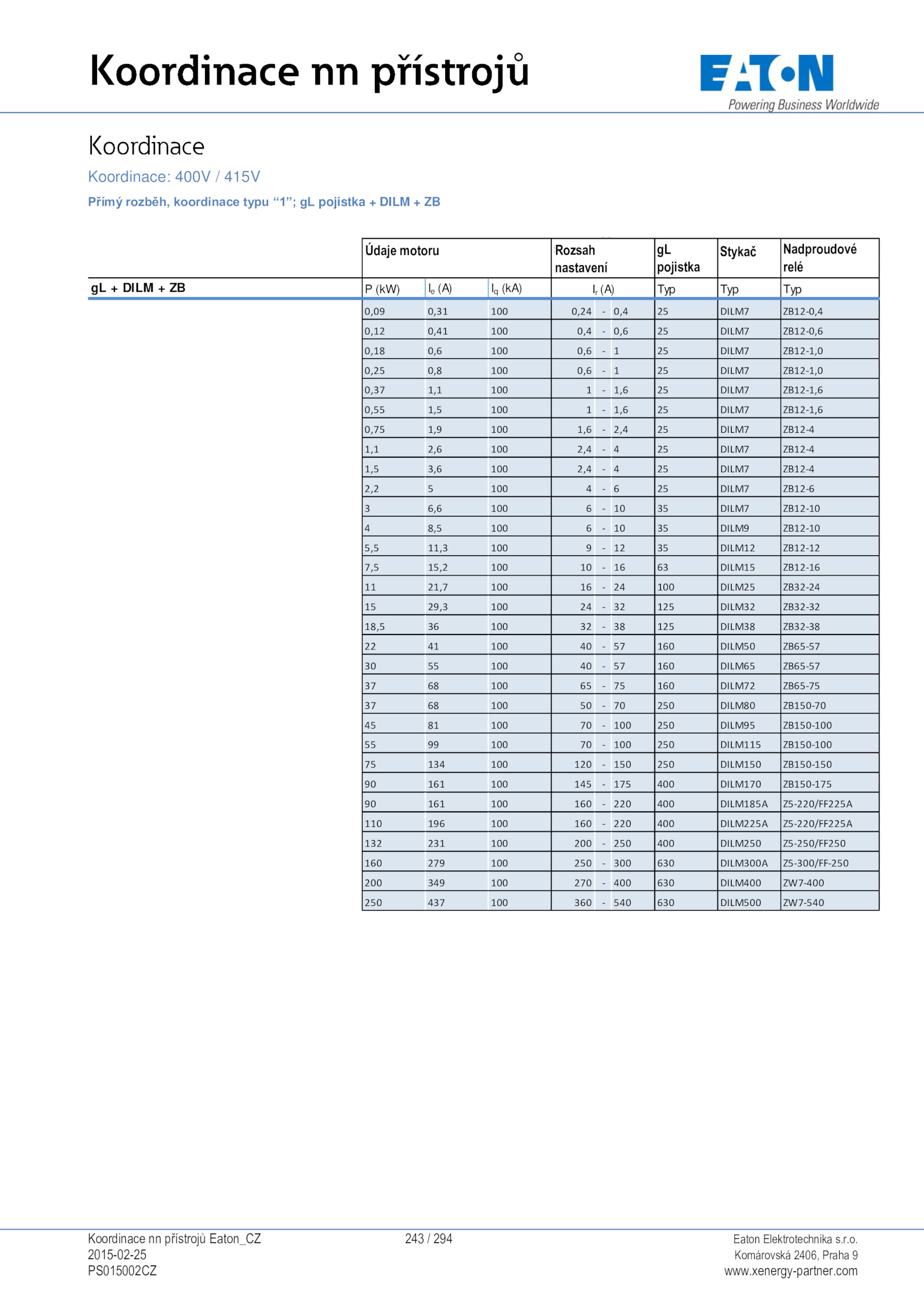

xenergy-partner.o. 2015-02-25 Komárovská 2406, Praha 9 PS015002CZ www.com Koordinace: 400V 415V Přímý rozběh, koordinace typu “1”; pojistka DILM ZB DOL Starters 400V Co-ordination type "1" gL FUSE Contactor Overload Relays P (kW) (A) (kA) Typ Typ Typ 0,09 0,31 100 0,24 0,4 DILM7 ZB12-0,4 0,12 0,41 100 0,4 0,6 DILM7 ZB12-0,6 0,18 0,6 100 0,6 DILM7 ZB12-1,0 0,25 0,8 100 0,6 DILM7 ZB12-1,0 0,37 1,1 100 1,6 DILM7 ZB12-1,6 0,55 1,5 100 1,6 DILM7 ZB12-1,6 0,75 1,9 100 1,6 2,4 DILM7 ZB12-4 1,1 2,6 100 2,4 DILM7 ZB12-4 1,5 3,6 100 2,4 DILM7 ZB12-4 2,2 100 DILM7 ZB12-6 3 6,6 100 DILM7 ZB12-10 4 8,5 100 DILM9 ZB12-10 5,5 11,3 100 DILM12 ZB12-12 7,5 15,2 100 DILM15 ZB12-16 11 21,7 100 100 DILM25 ZB32-24 15 29,3 100 125 DILM32 ZB32-32 18,5 100 125 DILM38 ZB32-38 22 100 160 DILM50 ZB65-57 30 100 160 DILM65 ZB65-57 37 100 160 DILM72 ZB65-75 37 100 250 DILM80 ZB150-70 45 100 100 250 DILM95 ZB150-100 55 100 100 250 DILM115 ZB150-100 75 134 100 120 150 250 DILM150 ZB150-150 90 161 100 145 175 400 DILM170 ZB150-175 90 161 100 160 220 400 DILM185A Z5-220/FF225A 110 196 100 160 220 400 DILM225A Z5-220/FF225A 132 231 100 200 250 400 DILM250 Z5-250/FF250 160 279 100 250 300 630 DILM300A Z5-300/FF-250 200 349 100 270 400 630 DILM400 ZW7-400 250 437 100 360 540 630 DILM500 ZW7-540 Motor Data Setting Range gL DILM (A) Údaje motoru Nadproudové relé Rozsah nastavení gL pojistka Stykač .Koordinace přístrojů Eaton_CZ 243 294 Eaton Elektrotechnika s.r
