Selektivita, záložní ochrana a koordinace přístroju pro ochranu motoru

| Kategorie: Firemní tiskovina  | Tento dokument chci!

Vydal: EATON Elektrotechnika s.r.o.

Strana 18 z 298







Poznámky redaktora

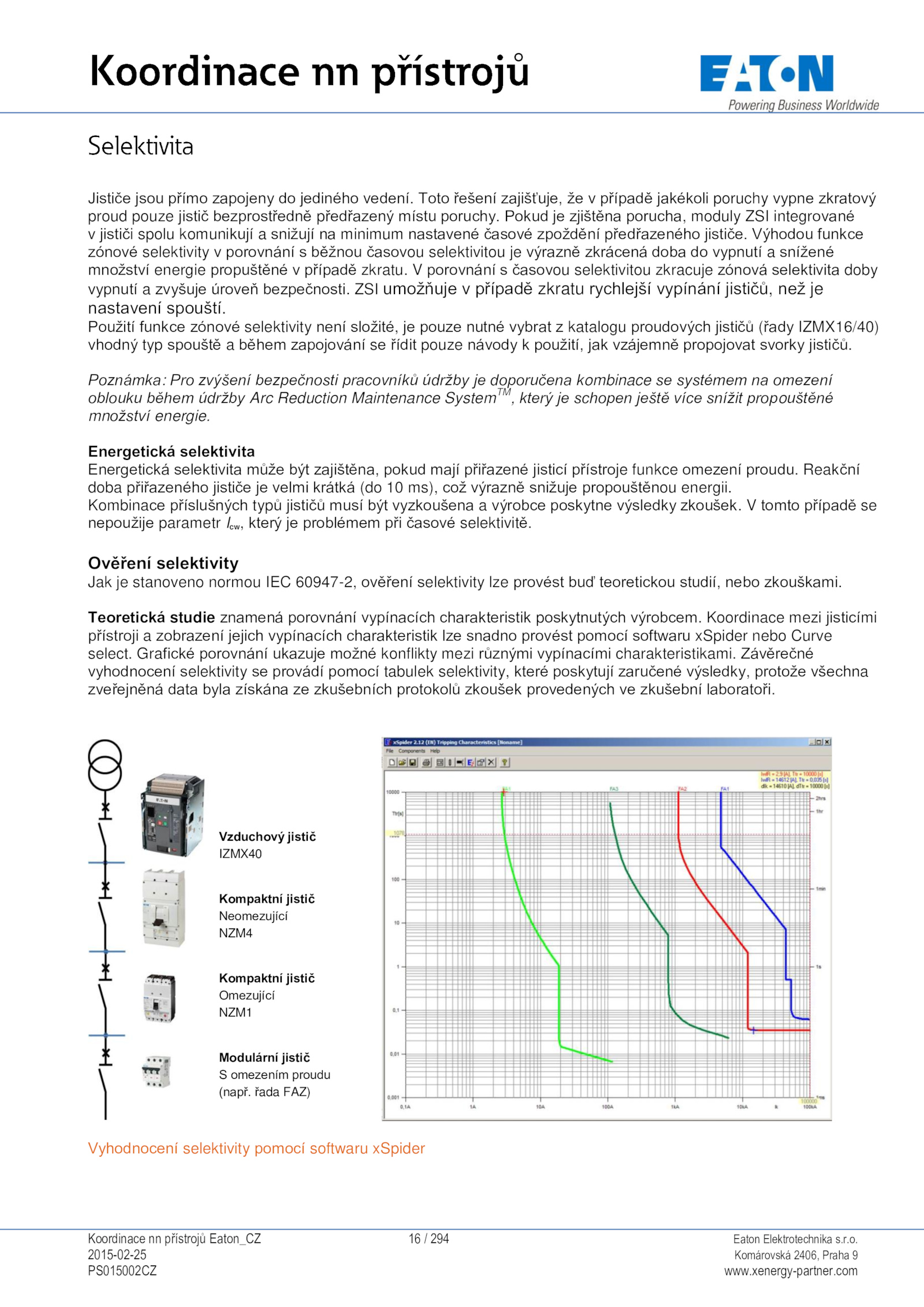

Toto řešení zajišťuje, případě jakékoli poruchy vypne zkratový proud pouze jistič bezprostředně předřazený místu poruchy.xenergy-partner. řada FAZ) . Pokud zjištěna porucha, moduly ZSI integrované v jističi spolu komunikují snižují minimum nastavené časové zpoždění předřazeného jističe.r. Závěrečné vyhodnocení selektivity provádí pomocí tabulek selektivity, které poskytují zaručené výsledky, protože všechna zveřejněná data byla získána zkušebních protokolů zkoušek provedených zkušební laboratoři. Reakční doba přiřazeného jističe velmi krátká (do ms), což výrazně snižuje propouštěnou energii. Ověření selektivity Jak stanoveno normou IEC 60947-2, ověření selektivity lze provést buď teoretickou studií, nebo zkouškami. Energetická selektivita Energetická selektivita může být zajištěna, pokud mají přiřazené jisticí přístroje funkce omezení proudu. Vyhodnocení selektivity pomocí softwaru xSpider Vzduchový jistič IZMX40 Kompaktní jistič Neomezující NZM4 Kompaktní jistič Omezující NZM1 Modulární jistič S omezením proudu (např. Grafické porovnání ukazuje možné konflikty mezi různými vypínacími charakteristikami. ZSI umožňuje případě zkratu rychlejší vypínání jističů, než je nastavení spouští. 2015-02-25 Komárovská 2406, Praha 9 PS015002CZ www.o. Koordinace mezi jisticími přístroji zobrazení jejich vypínacích charakteristik lze snadno provést pomocí softwaru xSpider nebo Curve select. Poznámka: Pro zvýšení bezpečnosti pracovníků údržby doporučena kombinace systémem omezení oblouku během údržby Arc Reduction Maintenance System TM , který schopen ještě více snížit propouštěné množství energie. porovnání časovou selektivitou zkracuje zónová selektivita doby vypnutí zvyšuje úroveň bezpečnosti. Výhodou funkce zónové selektivity porovnání běžnou časovou selektivitou výrazně zkrácená doba vypnutí snížené množství energie propuštěné případě zkratu. Kombinace příslušných typů jističů musí být vyzkoušena výrobce poskytne výsledky zkoušek.com Jističe jsou přímo zapojeny jediného vedení. Teoretická studie znamená porovnání vypínacích charakteristik poskytnutých výrobcem. Použití funkce zónové selektivity není složité, pouze nutné vybrat katalogu proudových jističů (řady IZMX16/40) vhodný typ spouště během zapojování řídit pouze návody použití, jak vzájemně propojovat svorky jističů.Koordinace přístrojů Eaton_CZ 294 Eaton Elektrotechnika s. tomto případě se nepoužije parametr Icw, který problémem při časové selektivitě
