Selektivita, záložní ochrana a koordinace přístroju pro ochranu motoru

| Kategorie: Firemní tiskovina  | Tento dokument chci!

Vydal: EATON Elektrotechnika s.r.o.

Strana 15 z 298







Poznámky redaktora

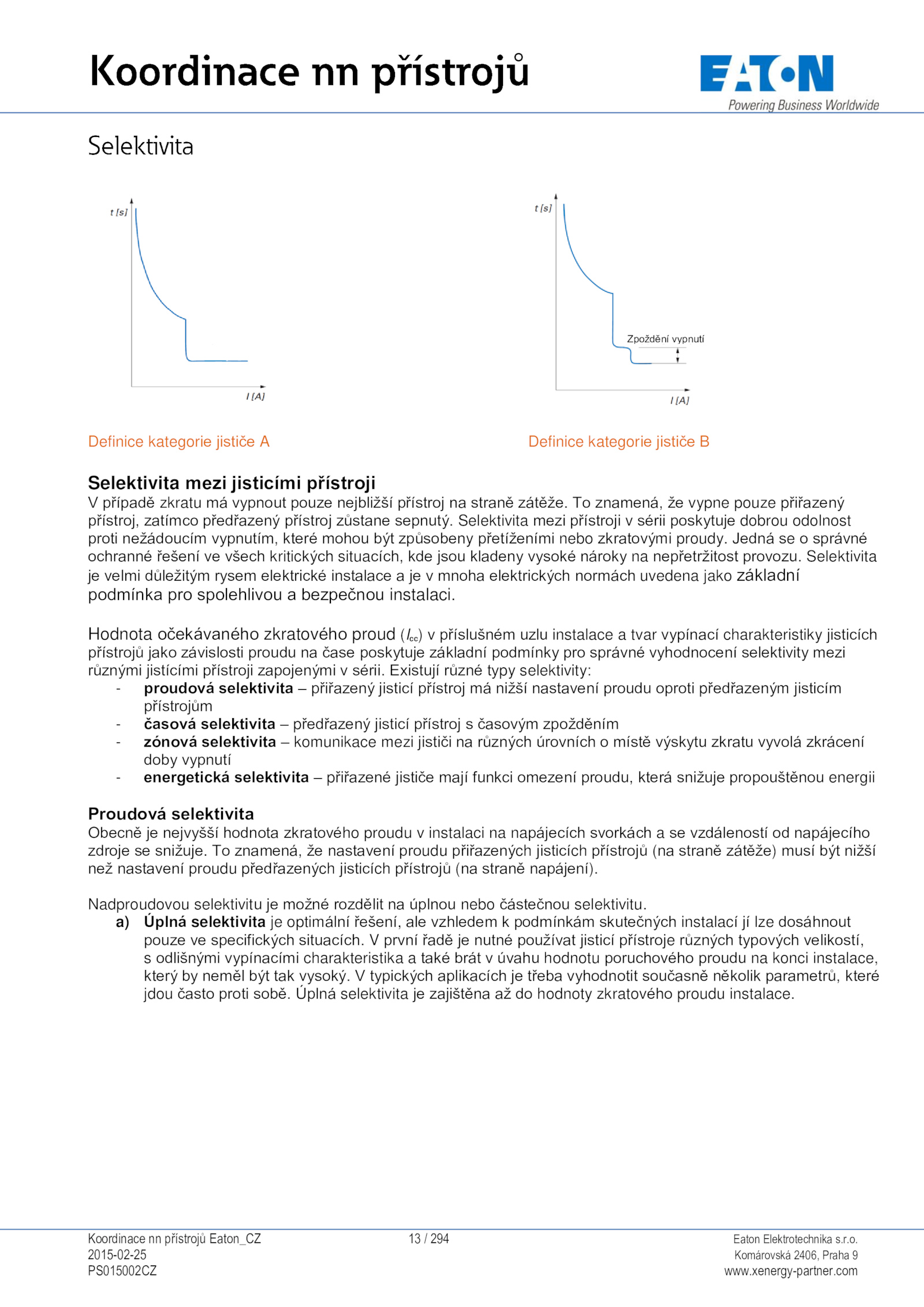

Nadproudovou selektivitu možné rozdělit úplnou nebo částečnou selektivitu. první řadě nutné používat jisticí přístroje různých typových velikostí, s odlišnými vypínacími charakteristika také brát úvahu hodnotu poruchového proudu konci instalace, který neměl být tak vysoký.r.o. 2015-02-25 Komárovská 2406, Praha 9 PS015002CZ www. Úplná selektivita zajištěna hodnoty zkratového proudu instalace. a) Úplná selektivita optimální řešení, ale vzhledem podmínkám skutečných instalací lze dosáhnout pouze specifických situacích. Selekt Zpoždění vypnutí .xenergy-partner. Selektivita je velmi důležitým rysem elektrické instalace mnoha elektrických normách uvedena jako základní podmínka pro spolehlivou bezpečnou instalaci. Hodnota očekávaného zkratového proud (Icc) příslušném uzlu instalace tvar vypínací charakteristiky jisticích přístrojů jako závislosti proudu čase poskytuje základní podmínky pro správné vyhodnocení selektivity mezi různými jistícími přístroji zapojenými sérii.com Definice kategorie jističe Definice kategorie jističe B Selektivita mezi jisticími přístroji V případě zkratu vypnout pouze nejbližší přístroj straně zátěže. Selektivita mezi přístroji sérii poskytuje dobrou odolnost proti nežádoucím vypnutím, které mohou být způsobeny přetíženími nebo zkratovými proudy.Koordinace přístrojů Eaton_CZ 294 Eaton Elektrotechnika s. typických aplikacích třeba vyhodnotit současně několik parametrů, které jdou často proti sobě. znamená, vypne pouze přiřazený přístroj, zatímco předřazený přístroj zůstane sepnutý. Existují různé typy selektivity: - proudová selektivita přiřazený jisticí přístroj nižší nastavení proudu oproti předřazeným jisticím přístrojům - časová selektivita předřazený jisticí přístroj časovým zpožděním - zónová selektivita komunikace mezi jističi různých úrovních místě výskytu zkratu vyvolá zkrácení doby vypnutí - energetická selektivita přiřazené jističe mají funkci omezení proudu, která snižuje propouštěnou energii Proudová selektivita Obecně nejvyšší hodnota zkratového proudu instalaci napájecích svorkách vzdáleností napájecího zdroje snižuje. znamená, nastavení proudu přiřazených jisticích přístrojů (na straně zátěže) musí být nižší než nastavení proudu předřazených jisticích přístrojů (na straně napájení). Jedná správné ochranné řešení všech kritických situacích, kde jsou kladeny vysoké nároky nepřetržitost provozu
