Nechybí ani schéma zapojení.www.
• Indikační LED modul, červený
• Orientační LED modul, modrý
• LED modul pro hotelový kartový spínač, modrý
.
Nákres mechanizmu
v sepnutém stavu
Nákres zadní straně mechanizmu znázorňuje
v bočním pohledu sepnutou polohu spínače. Díky
širším otvorům lze
snáze připojit silnější
kabely.cz

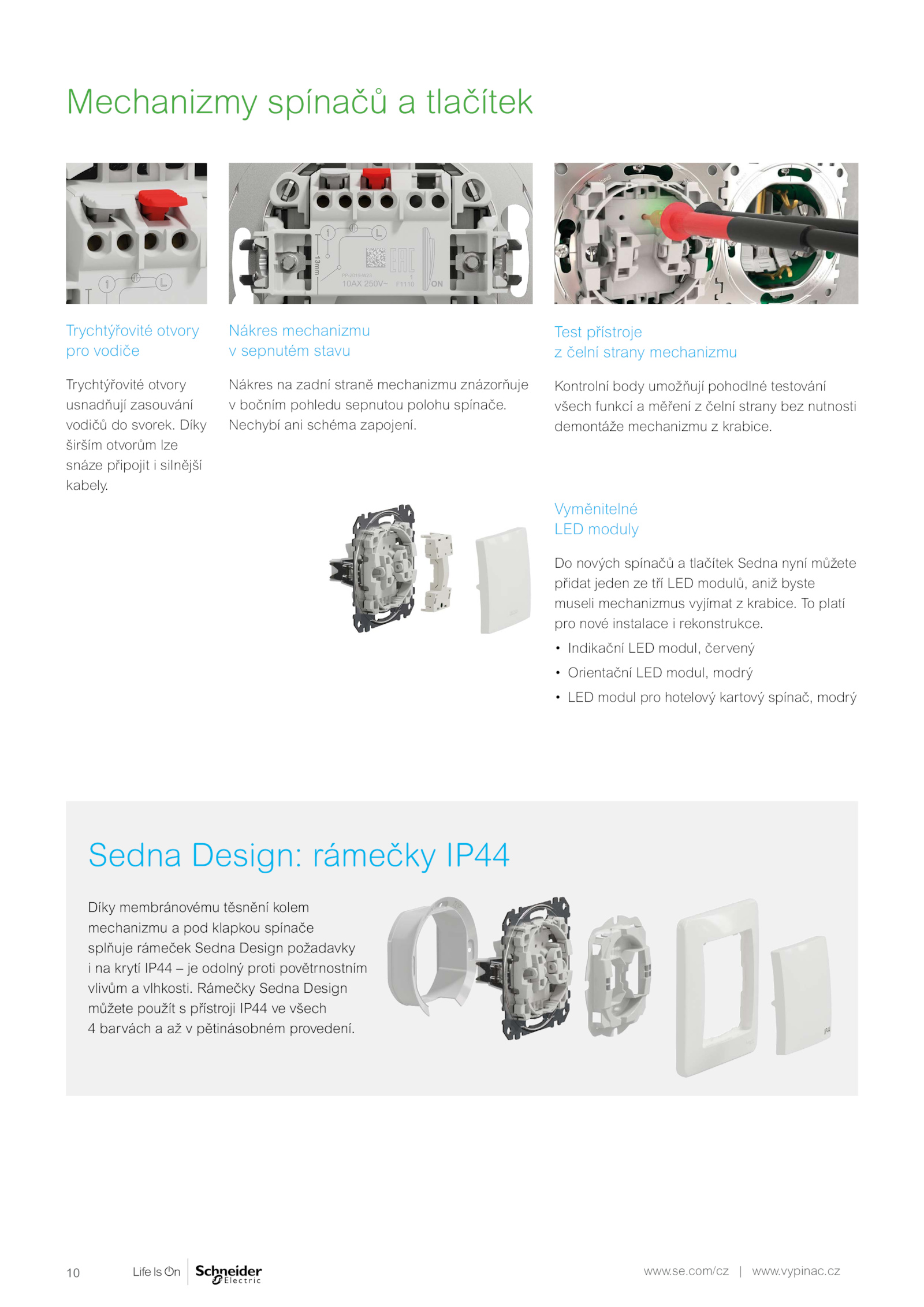

Mechanizmy spínačů tlačítek
Trychtýřovité otvory
pro vodiče
Trychtýřovité otvory
usnadňují zasouvání
vodičů svorek.vypinac.
Sedna Design: rámečky IP44
Díky membránovému těsnění kolem
mechanizmu pod klapkou spínače
splňuje rámeček Sedna Design požadavky
i krytí IP44 odolný proti povětrnostním
vlivům vlhkosti.se. platí
pro nové instalace rekonstrukce.
Vyměnitelné
LED moduly
Do nových spínačů tlačítek Sedna nyní můžete
přidat jeden tří LED modulů, aniž byste
museli mechanizmus vyjímat krabice.com/cz www. Rámečky Sedna Design
můžete použít přístroji IP44 všech
4 barvách pětinásobném provedení.
Test přístroje
z čelní strany mechanizmu
Kontrolní body umožňují pohodlné testování
všech funkcí měření čelní strany bez nutnosti
demontáže mechanizmu krabice
