Instalace
b Bezdrátové kombinované stmívače lze instalovat:
v zapuštěných krabic nejméně hlubokých univerzálním montážním rámečkem
s rozpěrkami nebo bez nich;
v krabic UNICA montovaných povrch. Stačí jej zaměnit bezdrátový kom-
binovaný stmívač přidat jedno nebo několik baterií napájených tlačítek.
Programování
Činnosti programování řídí stejnými zásadami, jaké jsou popsány části «Bezdrátový systém
– programování».573.www.
b Umožňují vytvořit měkké atmosféry osvětlení spoří energii,
jelikož snižují proud napájející zátěž. MGU050570xx.
25°C
230 V
50 Hz
O
O
O O
1 4
25°C
230 V
50 Hz
315 315 315 270 VA
NE
5
NE
6
NE
7
1 Žárovková svítidla.
b Ochrana: elektronická; ochrana proti přetížení, nárůstům
teploty, zkratům poškození nevhodnými zátěžemi.
b Každý kombinovaný stmívač může nahradit stávající vypínač
pro místní nebo dálkové ovládání svítidla (pomocí baterií
napájeného tlačítka nebo dálkového ovládání).
6 Kompaktní zářivková svítidla.
5 Zářivkové trubice průměru nebo mm.
b Pracovní teplota: -20 +35 °C
b Vlhkost: %–95 bez kondenzace.
7 Motory ventilátory.
b
b Sada 16-ti symbolů pro scénáře.
b
b Nabídka dalších symbolů: katal.cz
145
UNICA
UNICA
Technické
informace

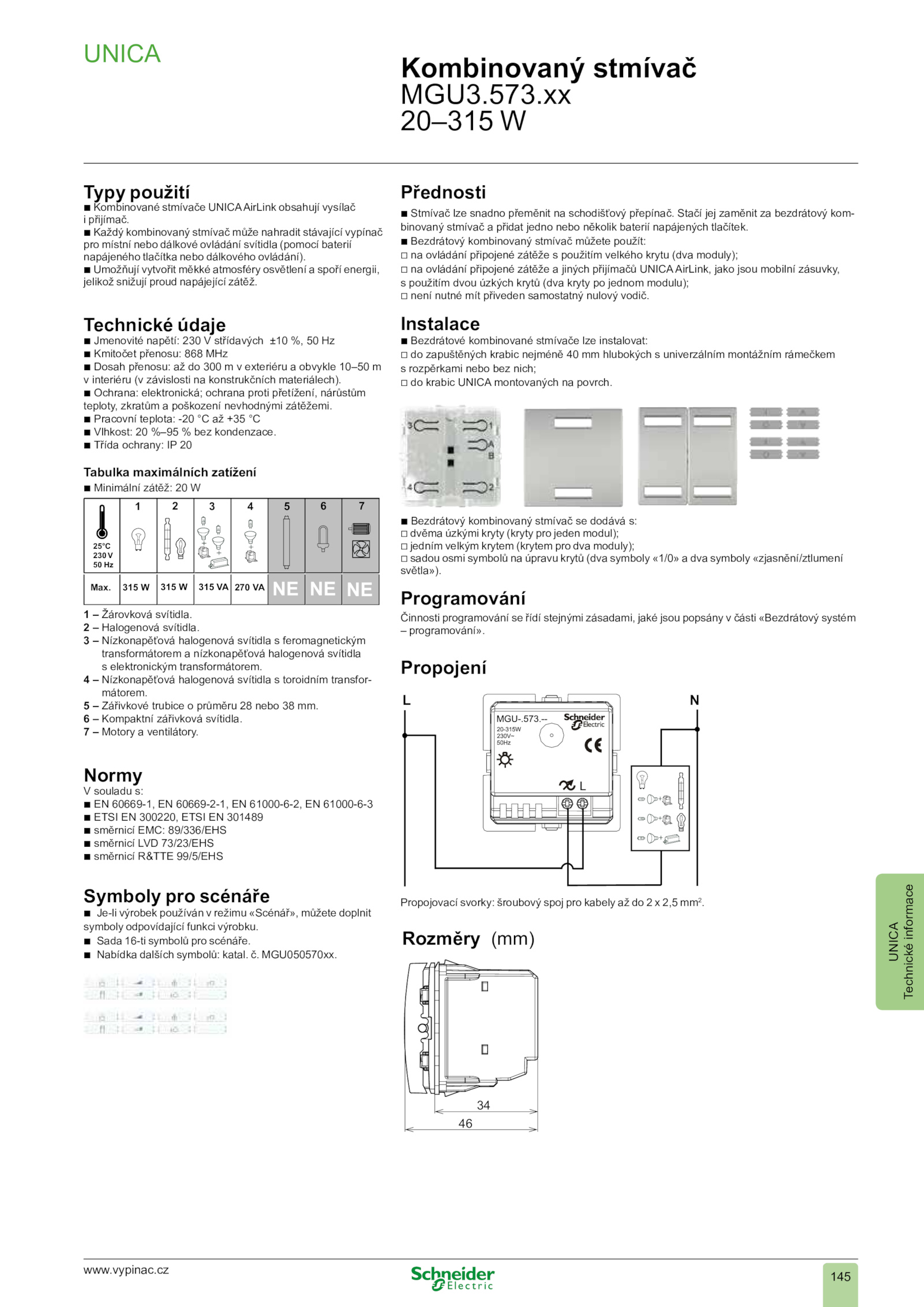

Kombinovaný stmívač
MGU3.
2 Halogenová svítidla.
.
Normy
V souladu s:
b 60669-1, 60669-2-1, 61000-6-2, 61000-6-3
b ETSI 300220, ETSI 301489
b směrnicí EMC: 89/336/EHS
b směrnicí LVD 73/23/EHS
b směrnicí R&TTE 99/5/EHS
Přednosti
b Stmívač lze snadno přeměnit schodišťový přepínač.
b Bezdrátový kombinovaný stmívač dodává s:
v dvěma úzkými kryty (kryty pro jeden modul);
v jedním velkým krytem (krytem pro dva moduly);
v sadou osmi symbolů úpravu krytů (dva symboly «1/0» dva symboly «zjasnění/ztlumení
světla»).
Technické údaje
b Jmenovité napětí: 230 střídavých ±10 Hz
b Kmitočet přenosu: 868 MHz
b Dosah přenosu: 300 exteriéru obvykle 10–50 m
v interiéru závislosti konstrukčních materiálech).
4
Nízkonapěťová halogenová svítidla toroidním transfor-
mátorem.
3
Nízkonapěťová halogenová svítidla feromagnetickým
transformátorem nízkonapěťová halogenová svítidla
s elektronickým transformátorem.xx
20–315 W
Typy použití
b Kombinované stmívače UNICAAirLink obsahují vysílač
i přijímač.
Symboly pro scénáře
b
b Je-li výrobek používán režimu «Scénář», můžete doplnit
symboly odpovídající funkci výrobku.
Rozměry (mm)
34
46
Propojení
N
L
Propojovací svorky: šroubový spoj pro kabely 2,5 mm2
.
b Třída ochrany: 20
Tabulka maximálních zatížení
b Minimální zátěž: W
Max.
b Bezdrátový kombinovaný stmívač můžete použít:
v ovládání připojené zátěže použitím velkého krytu (dva moduly);
v ovládání připojené zátěže jiných přijímačů UNICA AirLink, jako jsou mobilní zásuvky,
s použitím dvou úzkých krytů (dva kryty jednom modulu);
v není nutné mít přiveden samostatný nulový vodič.vypinac
