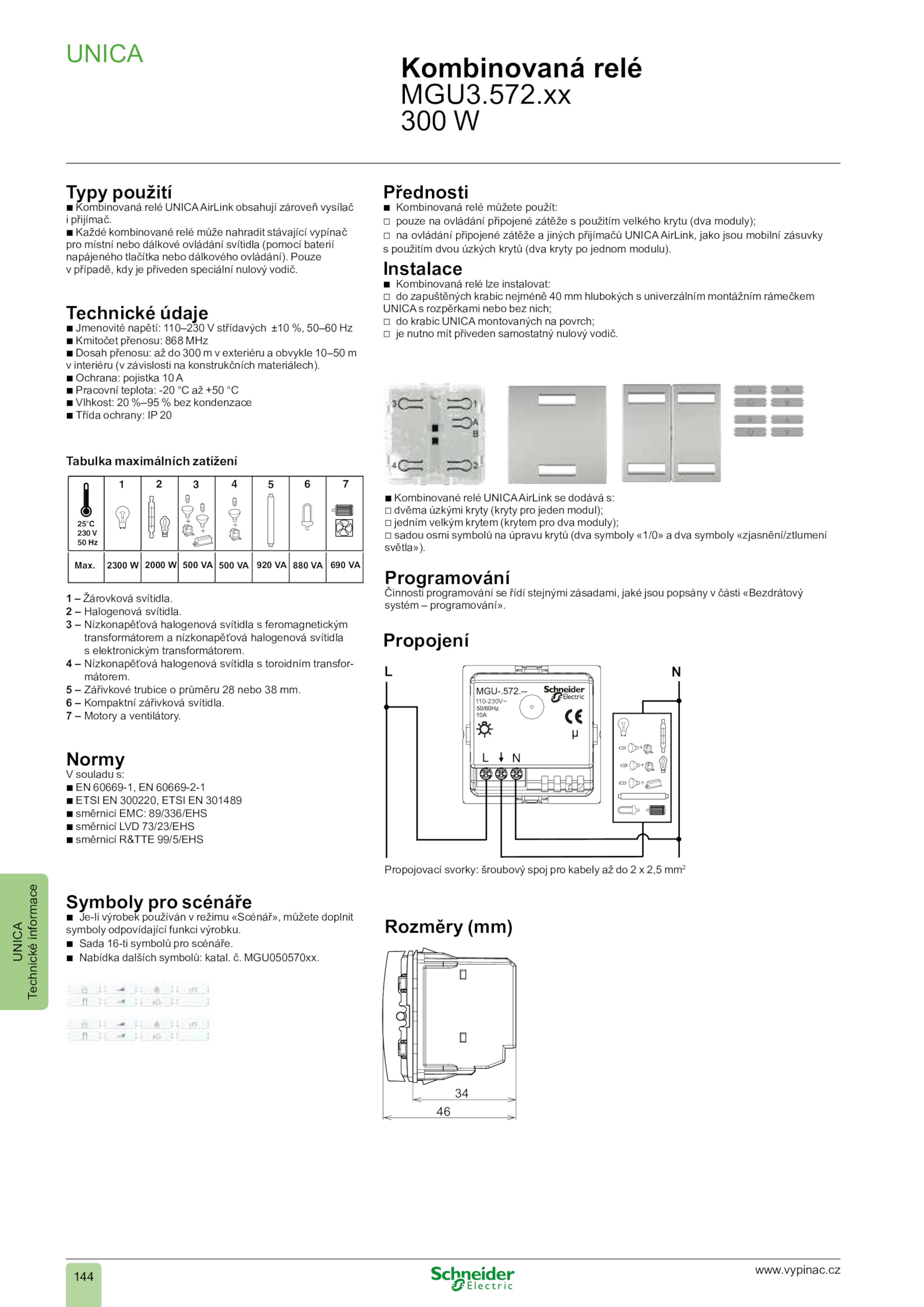

xx 300 W Symboly pro scénáře b b Je-li výrobek používán režimu «Scénář», můžete doplnit symboly odpovídající funkci výrobku. 7 Motory ventilátory.cz 144 UNICA UNICA Technické informace Typy použití b Kombinovaná relé UNICAAirLink obsahují zároveň vysílač i přijímač. Technické údaje b Jmenovité napětí: 110–230 střídavých ±10 50–60 Hz b Kmitočet přenosu: 868 MHz b Dosah přenosu: 300 exteriéru obvykle 10–50 m v interiéru závislosti konstrukčních materiálech). b b Sada 16-ti symbolů pro scénáře.572.vypinac.www. MGU050570xx. b b Nabídka dalších symbolů: katal. Normy V souladu s: b 60669-1, 60669-2-1 b ETSI 300220, ETSI 301489 b směrnicí EMC: 89/336/EHS b směrnicí LVD 73/23/EHS b směrnicí R&TTE 99/5/EHS Přednosti b Kombinovaná relé můžete použít: v pouze ovládání připojené zátěže použitím velkého krytu (dva moduly); v ovládání připojené zátěže jiných přijímačů UNICA AirLink, jako jsou mobilní zásuvky s použitím dvou úzkých krytů (dva kryty jednom modulu). b Ochrana: pojistka A b Pracovní teplota: -20 +50 °C b Vlhkost: %–95 bez kondenzace b Třída ochrany: 20 Tabulka maximálních zatížení Max. Kombinovaná relé MGU3. 25°C 230 V 50 Hz 1 7 25°C 230 V 50 Hz 2300 2000 500 500 920 880 690 VA 1 Žárovková svítidla. b Každé kombinované relé může nahradit stávající vypínač pro místní nebo dálkové ovládání svítidla (pomocí baterií napájeného tlačítka nebo dálkového ovládání). Programování Činnosti programování řídí stejnými zásadami, jaké jsou popsány části «Bezdrátový systém programování». Pouze v případě, kdy přiveden speciální nulový vodič. 4 Nízkonapěťová halogenová svítidla toroidním transfor- mátorem. Instalace b Kombinovaná relé lze instalovat: v zapuštěných krabic nejméně hlubokých univerzálním montážním rámečkem UNICA rozpěrkami nebo bez nich; v krabic UNICA montovaných povrch; v nutno mít přiveden samostatný nulový vodič. 3 Nízkonapěťová halogenová svítidla feromagnetickým transformátorem nízkonapěťová halogenová svítidla s elektronickým transformátorem. 5 Zářivkové trubice průměru nebo mm. . 6 Kompaktní zářivková svítidla. 2 Halogenová svítidla. Propojení N L 110-230V~ Rozměry (mm) Propojovací svorky: šroubový spoj pro kabely 2,5 mm2 34 46 b Kombinované relé UNICAAirLink dodává s: v dvěma úzkými kryty (kryty pro jeden modul); v jedním velkým krytem (krytem pro dva moduly); v sadou osmi symbolů úpravu krytů (dva symboly «1/0» dva symboly «zjasnění/ztlumení světla»)
