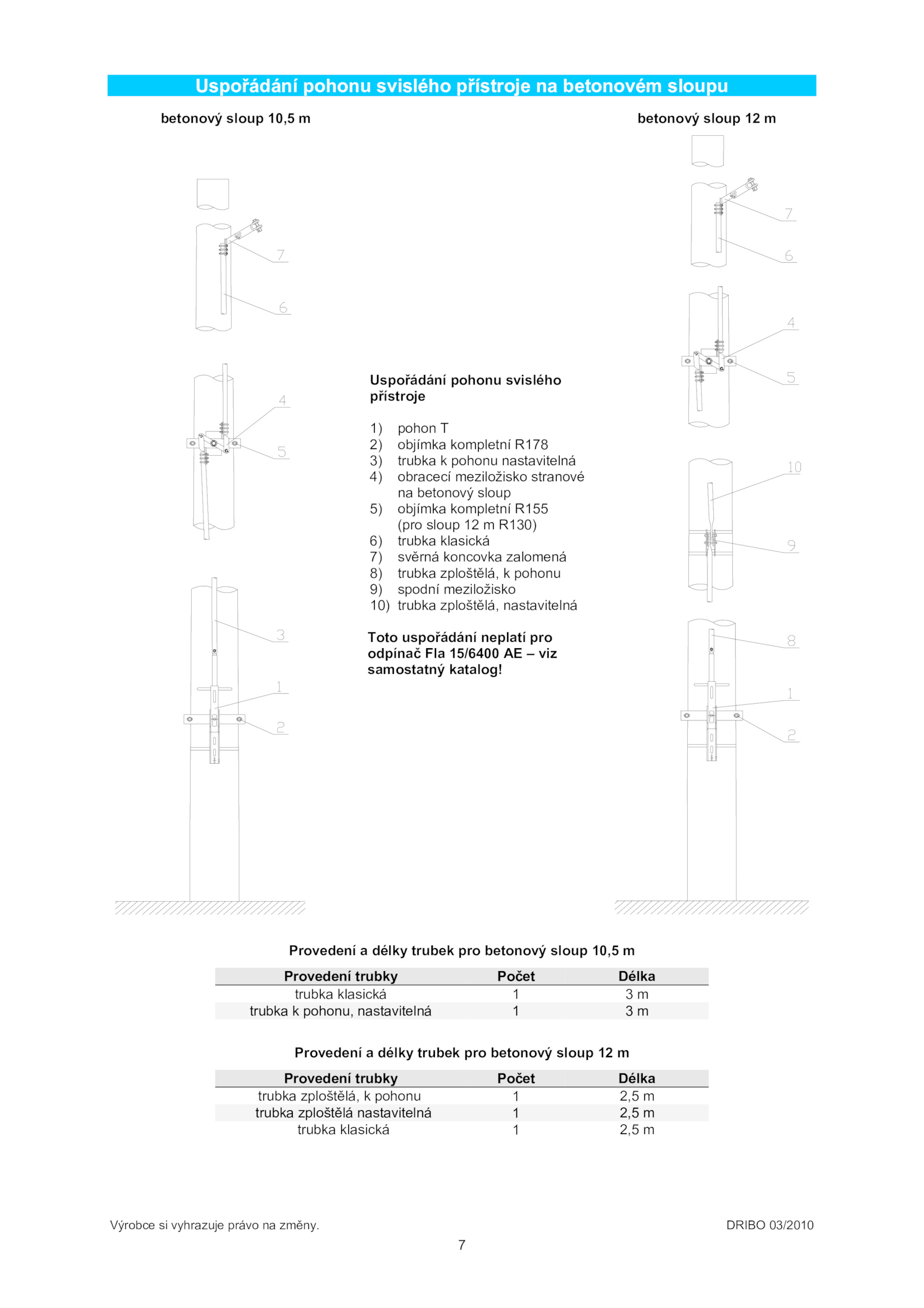

Uspořádání pohonu svislého přístroje betonovém sloupu
betonový sloup 10,5 betonový sloup m
Uspořádání pohonu svislého
přístroje
1) pohon T
2) objímka kompletní R178
3) trubka pohonu nastavitelná
4) obracecí meziložisko stranové
na betonový sloup
5) objímka kompletní R155
(pro sloup R130)
6) trubka klasická
7) svěrná koncovka zalomená
8) trubka zploštělá, pohonu
9) spodní meziložisko
10) trubka zploštělá, nastavitelná
Toto uspořádání neplatí pro
odpínač Fla 15/6400 viz
samostatný katalog!
Provedení délky trubek pro betonový sloup 10,5 m
Provedení trubky Počet Délka
trubka klasická m
trubka pohonu, nastavitelná m
Provedení délky trubek pro betonový sloup m
Provedení trubky Počet Délka
trubka zploštělá, pohonu 2,5 m
trubka zploštělá nastavitelná 2,5 m
trubka klasická 2,5 m
Výrobce vyhrazuje právo změny. DRIBO 03/2010
