Výklopný rám lze montovat současně 19“ vertikálami.
Výklopný rám Výška rozvaděče (U)
B (U)
Využitelná výška rámu
. Pozice rámu
ovlivňuje maximální využitelnou hloubku namontovaných zaříze-
ní.178
RAC-VM-A17-A1 17
RAC-VM-A22-A1 22
RAC-VM-A27-A1 27
RAC-VM-A32-A1 32
RAC-VM-A37-A1 37
RAC-VM-A40-A1 40
RAC-VM-A42-A1 42
630
19"
70
505
B
350
80
140°
Vyvazovací
systémy

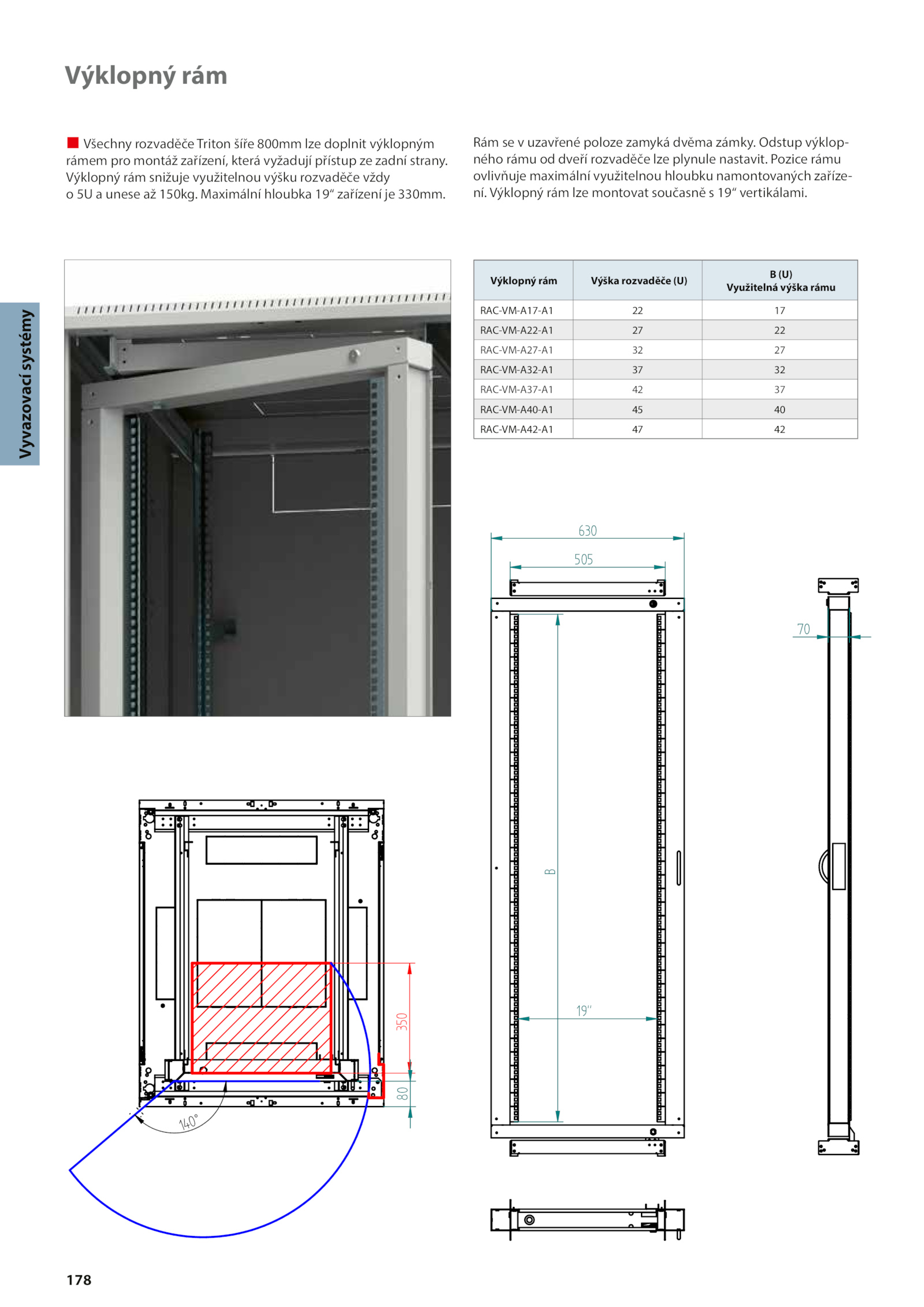

Výklopný rám
Všechny rozvaděče Triton šíře 800mm lze doplnit výklopným
rámem pro montáž zařízení, která vyžadují přístup zadní strany. Maximální hloubka 19“ zařízení 330mm.
Výklopný rám snižuje využitelnou výšku rozvaděče vždy
o unese 150kg. Odstup výklop-
ného rámu dveří rozvaděče lze plynule nastavit.
Rám uzavřené poloze zamyká dvěma zámky
