Pro snadný přístup ovládacímu panelu termostatu
je možno namontovat pozicích pouhým zasunutím
do konektoru (viz.170
B A
B A
RAX-RV-X88-Z6
RAX-RV-X88-Y6
B
A
B
A
RAX-RV-X66-Z6
RAX-RV-X61-Y6

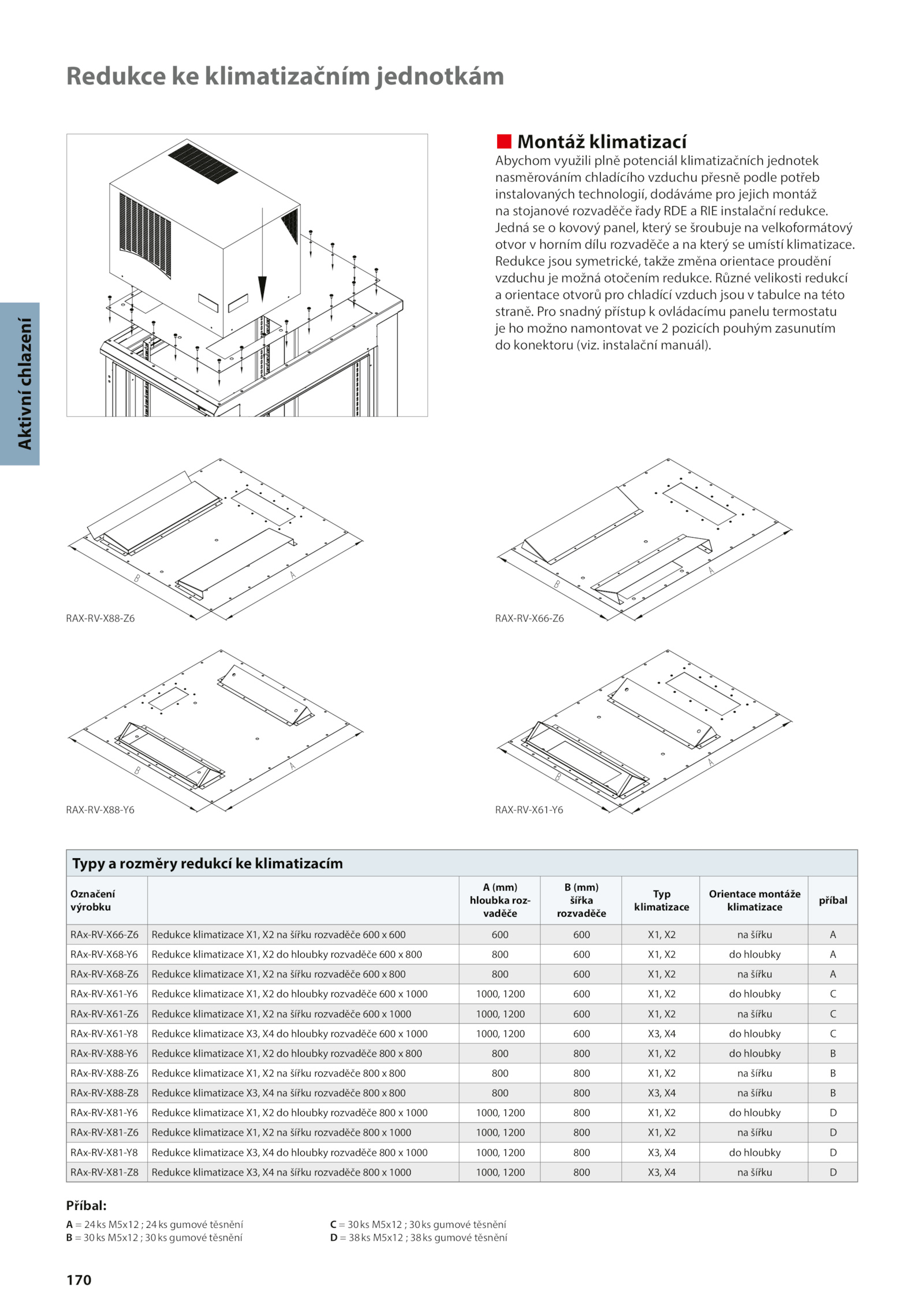

Redukce klimatizačním jednotkám
Montáž klimatizací
Abychom využili plně potenciál klimatizačních jednotek
nasměrováním chladícího vzduchu přesně podle potřeb
instalovaných technologií, dodáváme pro jejich montáž
na stojanové rozvaděče řady RDE RIE instalační redukce.
Jedná kovový panel, který šroubuje velkoformátový
otvor horním dílu rozvaděče který umístí klimatizace. instalační manuál).
A 24ks M5x12 24ks gumové těsnění
B 30ks M5x12 30ks gumové těsnění
C 30ks M5x12 30ks gumové těsnění
D 38ks M5x12 38ks gumové těsnění
Příbal:
Typy rozměry redukcí klimatizacím
Označení
výrobku
A (mm)
hloubka roz-
vaděče
B (mm)
šířka
rozvaděče
Typ
klimatizace
Orientace montáže
klimatizace
příbal
RAx-RV-X66-Z6 Redukce klimatizace X1, šířku rozvaděče 600 600 600 600 X1, šířku A
RAx-RV-X68-Y6 Redukce klimatizace X1, hloubky rozvaděče 600 800 800 600 X1, hloubky A
RAx-RV-X68-Z6 Redukce klimatizace X1, šířku rozvaděče 600 800 800 600 X1, šířku A
RAx-RV-X61-Y6 Redukce klimatizace X1, hloubky rozvaděče 600 1000 1000, 1200 600 X1, hloubky C
RAx-RV-X61-Z6 Redukce klimatizace X1, šířku rozvaděče 600 1000 1000, 1200 600 X1, šířku C
RAx-RV-X61-Y8 Redukce klimatizace X3, hloubky rozvaděče 600 1000 1000, 1200 600 X3, hloubky C
RAx-RV-X88-Y6 Redukce klimatizace X1, hloubky rozvaděče 800 800 800 800 X1, hloubky B
RAx-RV-X88-Z6 Redukce klimatizace X1, šířku rozvaděče 800 800 800 800 X1, šířku B
RAx-RV-X88-Z8 Redukce klimatizace X3, šířku rozvaděče 800 800 800 800 X3, šířku B
RAx-RV-X81-Y6 Redukce klimatizace X1, hloubky rozvaděče 800 1000 1000, 1200 800 X1, hloubky D
RAx-RV-X81-Z6 Redukce klimatizace X1, šířku rozvaděče 800 1000 1000, 1200 800 X1, šířku D
RAx-RV-X81-Y8 Redukce klimatizace X3, hloubky rozvaděče 800 1000 1000, 1200 800 X3, hloubky D
RAx-RV-X81-Z8 Redukce klimatizace X3, šířku rozvaděče 800 1000 1000, 1200 800 X3, šířku D
Aktivní
chlazení
. Různé velikosti redukcí
a orientace otvorů pro chladící vzduch jsou tabulce této
straně.
Redukce jsou symetrické, takže změna orientace proudění
vzduchu možná otočením redukce
