Spolu adaptérem dodáván filtr do
základny rozvaděče pro přístup čistého vzduchu.
.
Adaptér slouží jako základna pro montáž standardní stropní
ventilační jednotky Triton stojanové rozvaděče vyso-
kým krytím.167
RAx-RV-X66-XV 600 600
RAx-RV-X68-XV 600 800
RAx-RV-X61-XV 600 1000
RAx-RV-X88-XV 800 800
RAx-RV-X81-XV 800 1000
550
480
640
570
8
A B
A
B
Hloubka
rozvaděče
A (mm) (mm)
A B
Aktivní
chlazení
RAB-RV-V66-X1, RAC-RV-V66-X1
IP5x kryt ventilační jednotky.
Unikátní kryt standardní ventilační jednotky umožňuje její
použití rozvaděčích vysokým krytím (RIE, RPE, RDE). Při použití
této sestavy doporučujeme rozvaděč instalovat podstavec.
Typ Půdorys rozvaděče (mm)
Typ Půdorys rozvaděče (mm)

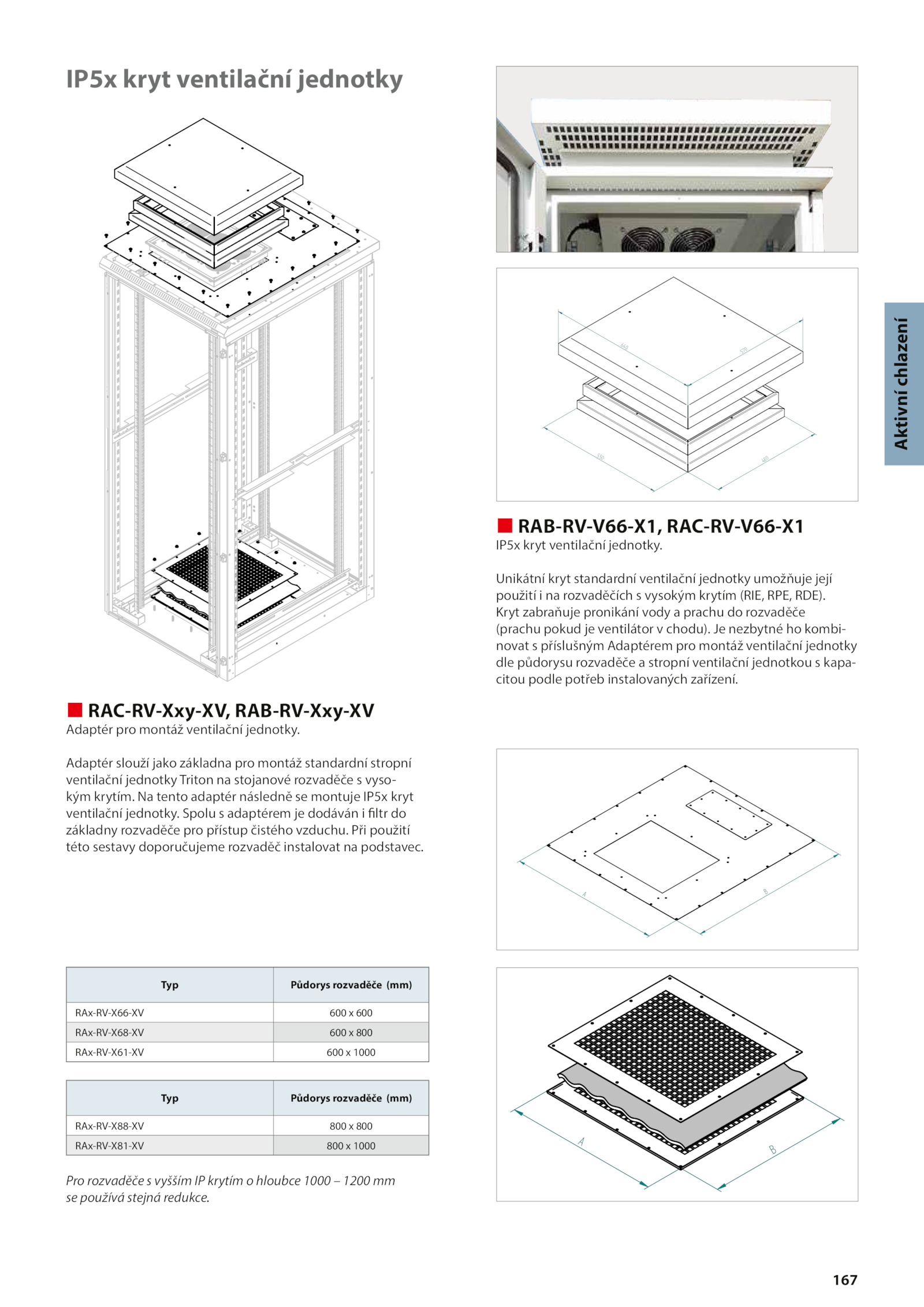

IP5x kryt ventilační jednotky
Pro rozvaděče vyšším krytím hloubce 1000 1200 mm
se používá stejná redukce. tento adaptér následně montuje IP5x kryt
ventilační jednotky.
Kryt zabraňuje pronikání vody prachu rozvaděče
(prachu pokud ventilátor chodu). nezbytné kombi-
novat příslušným Adaptérem pro montáž ventilační jednotky
dle půdorysu rozvaděče stropní ventilační jednotkou kapa-
citou podle potřeb instalovaných zařízení.
RAC-RV-Xxy-XV, RAB-RV-Xxy-XV
Adaptér pro montáž ventilační jednotky
