RBA
–
dělené

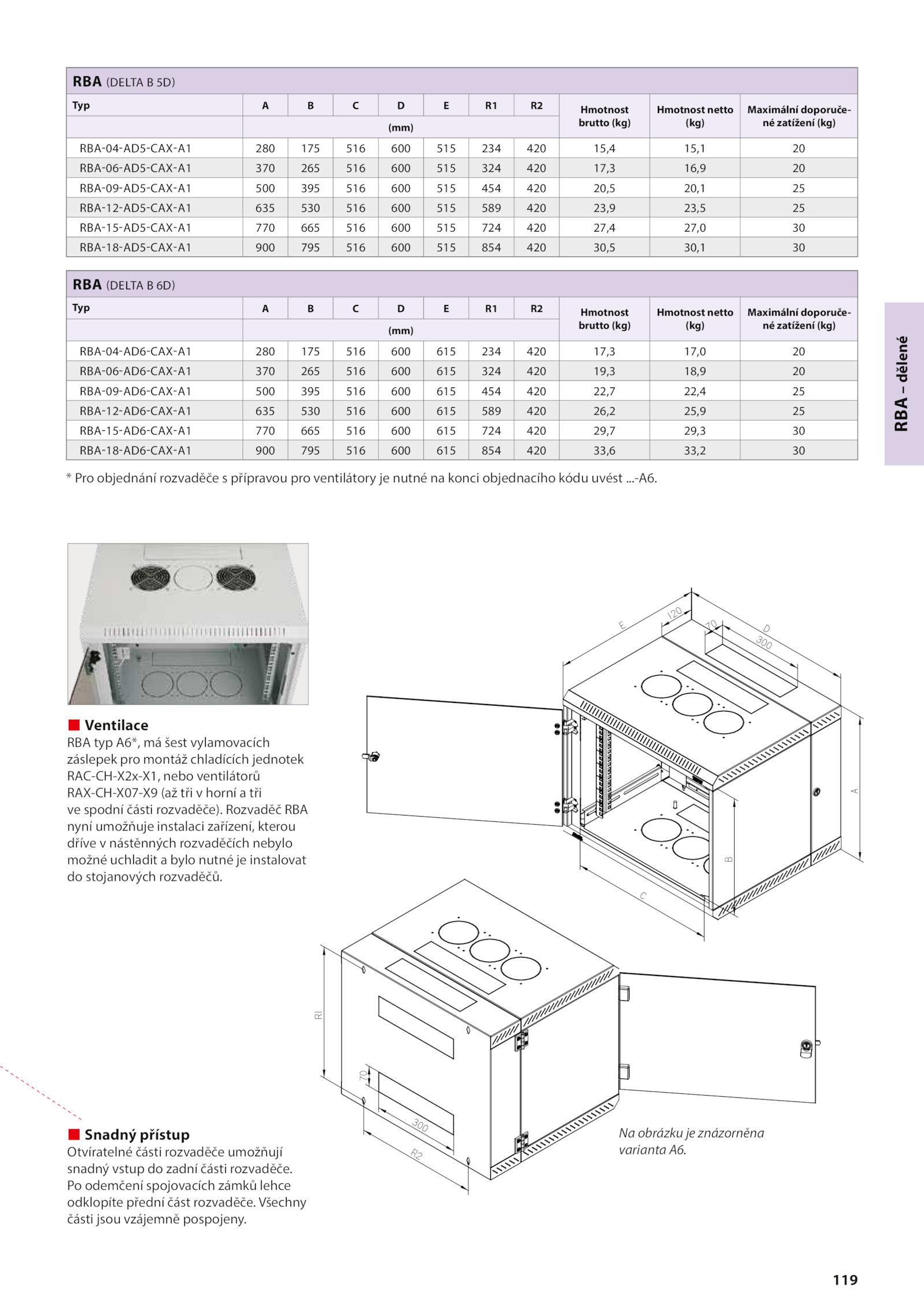

Na obrázku znázorněna
varianta A6...
Po odemčení spojovacích zámků lehce
odklopíte přední část rozvaděče. Rozvaděč RBA
nyní umožňuje instalaci zařízení, kterou
dříve nástěnných rozvaděčích nebylo
možné uchladit bylo nutné instalovat
do stojanových rozvaděčů.
Typ Hmotnost
brutto (kg)
Hmotnost netto
(kg)
Maximální doporuče-
né zatížení (kg)
Typ Hmotnost
brutto (kg)
Hmotnost netto
(kg)
Maximální doporuče-
né zatížení (kg)
* Pro objednání rozvaděče přípravou pro ventilátory nutné konci objednacího kódu uvést .
.119
RBA (DELTA 5D)
A R2
(mm)
RBA-04-AD5-CAX-A1 280 175 516 600 515 234 420 15,4 15,1 20
RBA-06-AD5-CAX-A1 370 265 516 600 515 324 420 17,3 16,9 20
RBA-09-AD5-CAX-A1 500 395 516 600 515 454 420 20,5 20,1 25
RBA-12-AD5-CAX-A1 635 530 516 600 515 589 420 23,9 23,5 25
RBA-15-AD5-CAX-A1 770 665 516 600 515 724 420 27,4 27,0 30
RBA-18-AD5-CAX-A1 900 795 516 600 515 854 420 30,5 30,1 30
RBA (DELTA 6D)
A R2
(mm)
RBA-04-AD6-CAX-A1 280 175 516 600 615 234 420 17,3 17,0 20
RBA-06-AD6-CAX-A1 370 265 516 600 615 324 420 19,3 18,9 20
RBA-09-AD6-CAX-A1 500 395 516 600 615 454 420 22,7 22,4 25
RBA-12-AD6-CAX-A1 635 530 516 600 615 589 420 26,2 25,9 25
RBA-15-AD6-CAX-A1 770 665 516 600 615 724 420 29,7 29,3 30
RBA-18-AD6-CAX-A1 900 795 516 600 615 854 420 33,6 33,2 30
A
E D
70
300
120
R1
70
30
C
B
A
E D
70
300
120
R1
R2
70
300
C
B
Snadný přístup
Otvíratelné části rozvaděče umožňují
snadný vstup zadní části rozvaděče.-A6.
Ventilace
RBA typ A6*, šest vylamovacích
záslepek pro montáž chladících jednotek
RAC-CH-X2x-X1, nebo ventilátorů
RAX-CH-X07-X9 (až tři horní tři
ve spodní části rozvaděče). Všechny
části jsou vzájemně pospojeny
