vpředu odsazená
1
1
Boční montáž
Montáž malého otočného rámu boční straně je
při hloubce rozváděče 600 nebo 800 shodná
s montáží čelní straně.
Pro přístup otočnému rámu doporučujeme
závěsy dveří pro bočnici.
1
1
1
2
1
2
vpředu odsazená
Částečné vybavení uprostřed
u skříní šířce 600 800 mm.
Montážní sada pro malý otočný rám
Systémové chassis mm
.Systém řadových skříní VX25
207
Systém řadových skříní VX25
Technika detailu
Otočný rám, malý

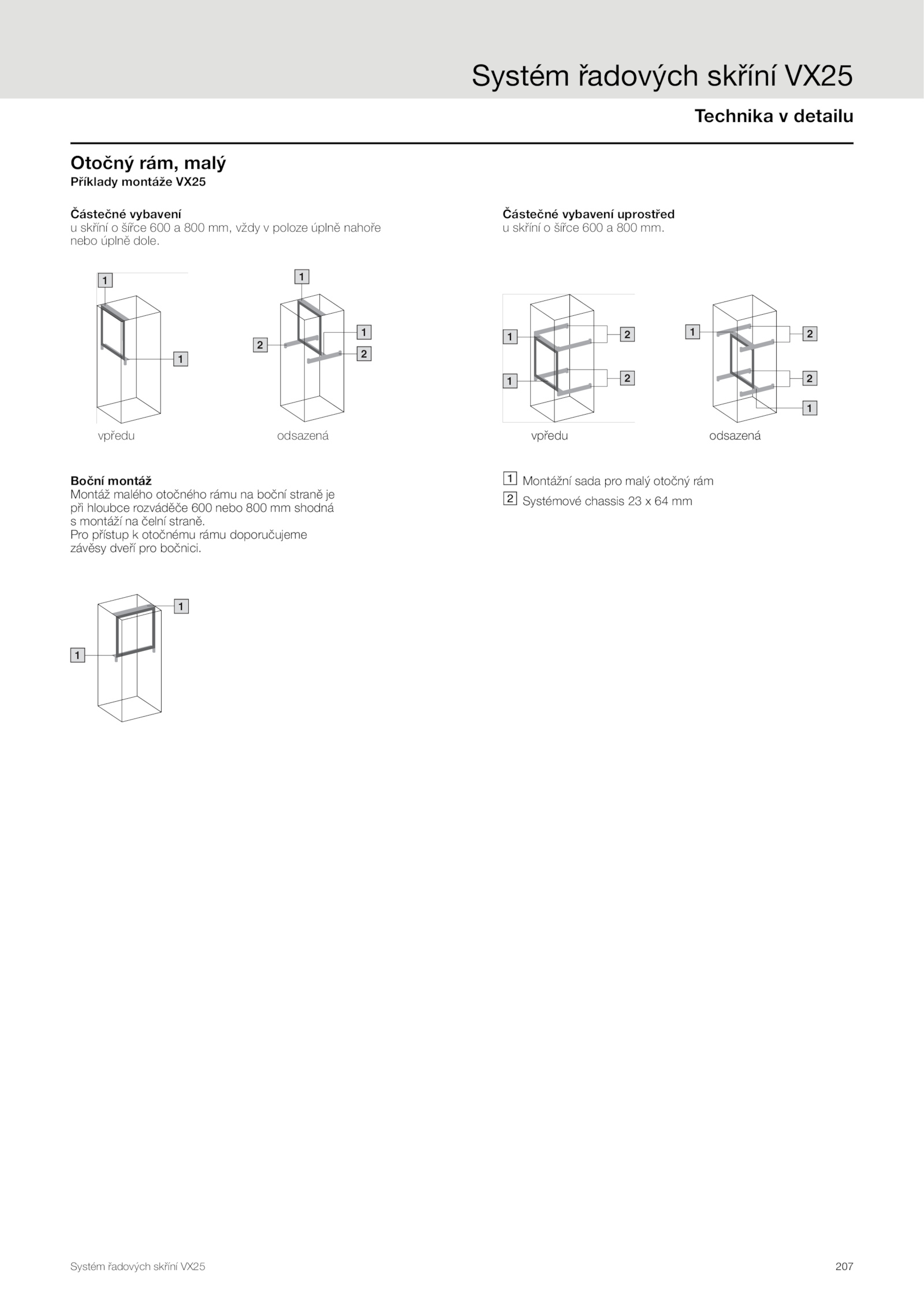

Příklady montáže VX25
Částečné vybavení
u skříní šířce 600 800 mm, vždy poloze úplně nahoře
nebo úplně dole
