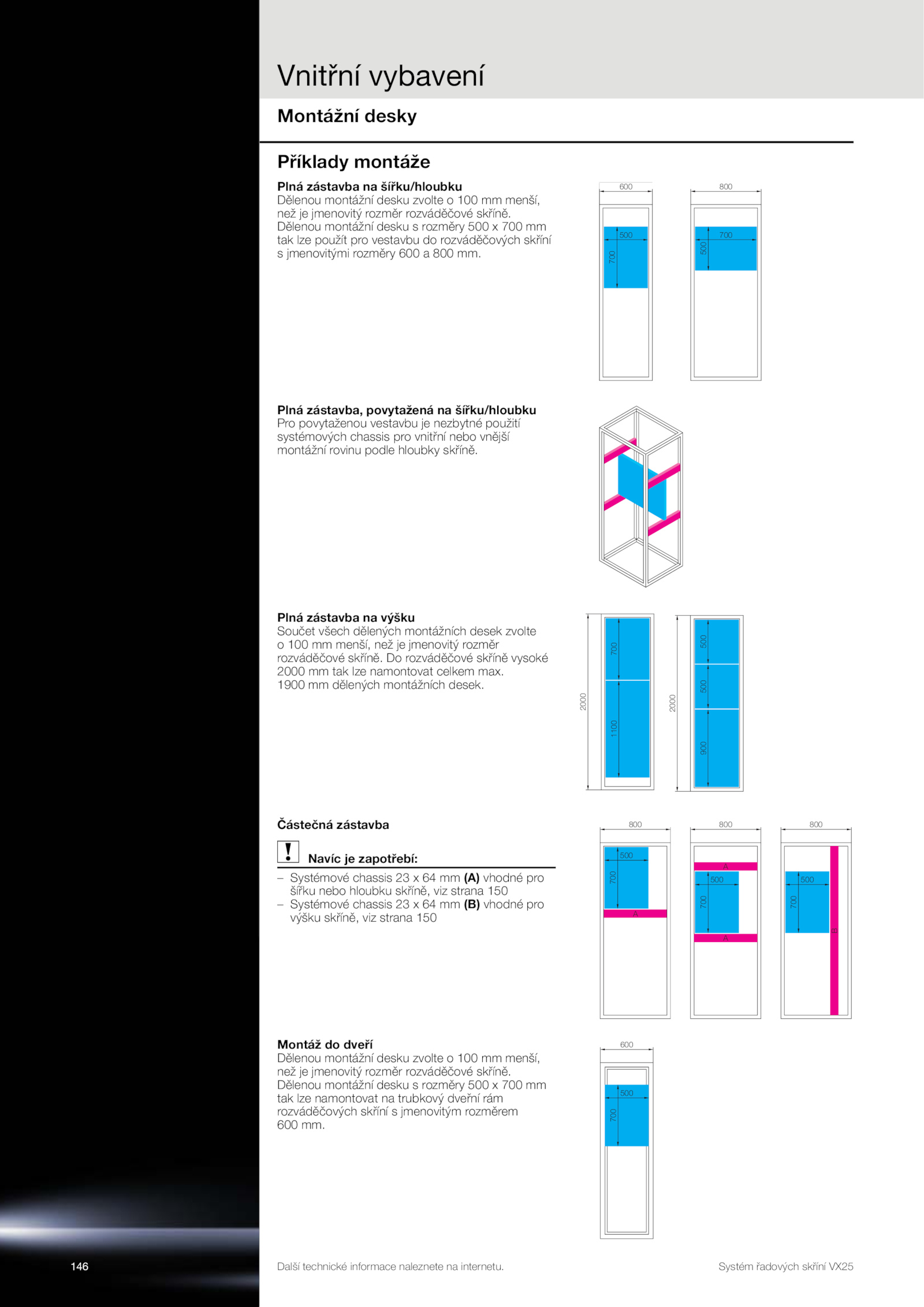

Dělenou montážní desku rozměry 500 700 mm tak lze použít pro vestavbu rozváděčových skříní s jmenovitými rozměry 600 800 mm. Plná zástavba výšku Součet všech dělených montážních desek zvolte o 100 menší, než jmenovitý rozměr rozváděčové skříně. 600 500 700 . Dělenou montážní desku rozměry 500 700 mm tak lze namontovat trubkový dveřní rám rozváděčových skříní jmenovitým rozměrem 600 mm. Plná zástavba, povytažená šířku/hloubku Pro povytaženou vestavbu nezbytné použití systémových chassis pro vnitřní nebo vnější montážní rovinu podle hloubky skříně. rozváděčové skříně vysoké 2000 tak lze namontovat celkem max. 1900 dělených montážních desek.Vnitřní vybavení Montážní desky 146 Systém řadových skříní VX25 Další technické informace naleznete internetu. 2000 700 1100 2000 500 500 900 Částečná zástavba Navíc zapotřebí: – Systémové chassis (A) vhodné pro šířku nebo hloubku skříně, viz strana 150 – Systémové chassis (B) vhodné pro výšku skříně, viz strana 150 500 700 800 A 800 500 700 A A 800 500 700 B Montáž dveří Dělenou montážní desku zvolte 100 menší, než jmenovitý rozměr rozváděčové skříně. Příklady montáže 600 500 700 800 500 700 Plná zástavba šířku/hloubku Dělenou montážní desku zvolte 100 menší, než jmenovitý rozměr rozváděčové skříně
