RITTAL: Nový podstavec rozvaděčů systému VX25

| Kategorie: Leták / Datasheet  | Tento dokument chci!

Z každého to nejlepší – systém podstavce VX pro téměř jakékoli použití skříně. Kombinujedosavadní nejlepší funkce podstavců Rittal ve variabilní modulové stavebnici, která vámi přes menší počet dílů poskytne více prostoru, vyšší komfort při montáži, větší úsporučasu a více fl exibility.Rychle, jednoduše a kompatibilně s nižšími verzemi – systém VX, který se montujepřevážně bez použití nářadí, zjednodušuje montáž, vybavení, řadové propojení a pomáhátak šetřit čas, díly a náklady na skladování. Nahrazuje systémy podstavce TS a Flex-Block.Všechny komponenty jsou optimalizované pro systém řadových skříní VX25 a kompatibilnís nižšími verzemi systémů rozváděčových skříní TS, TS IT, SE, CM, TP, PC, IW a TE.

Vydal: Rittal Czech, s.r.o.

Strana 23 z 24

Zobrazení indexu knihy
Jak získat tento dokument?






Poznámky redaktora

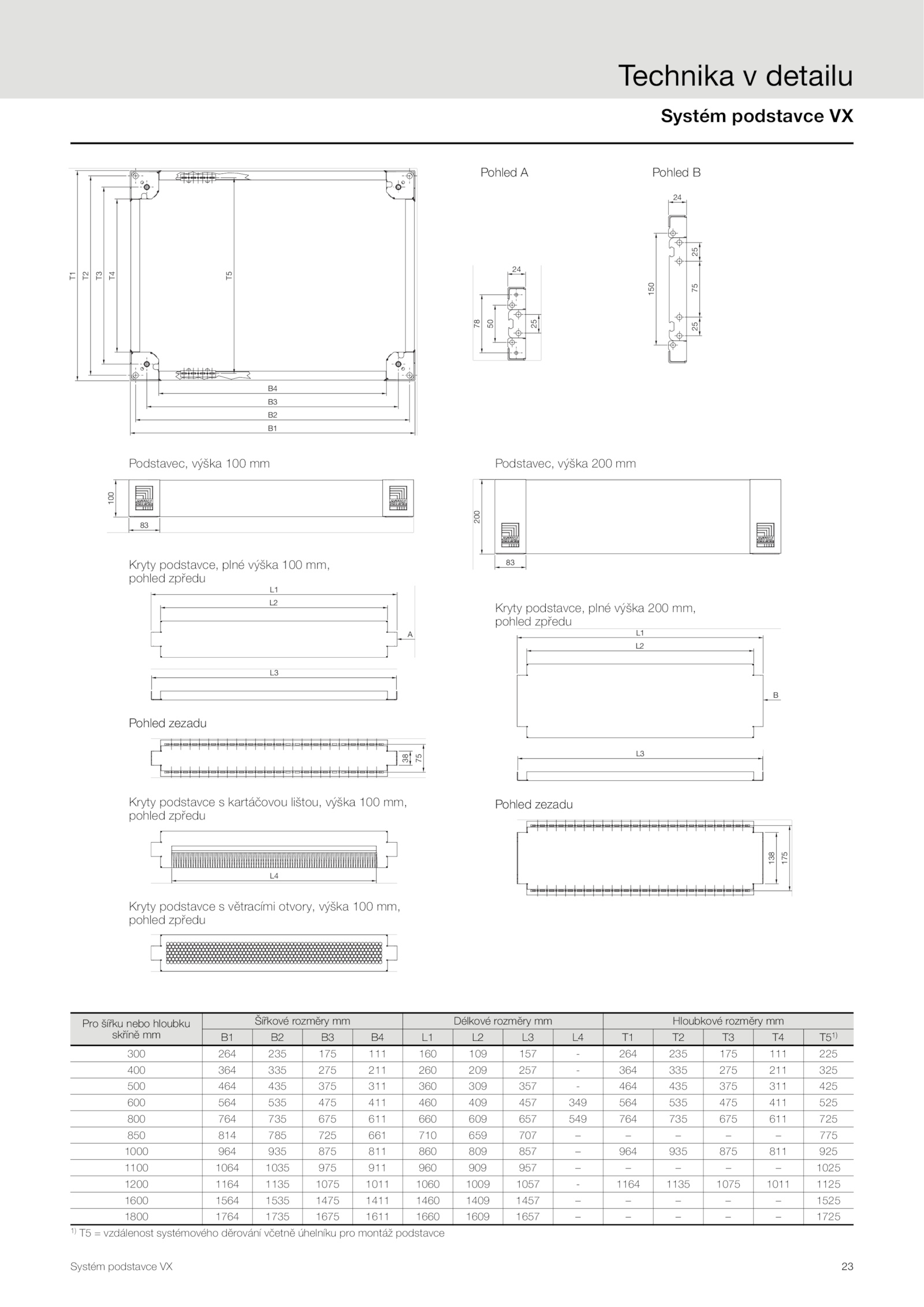

Technika detailu 23 Systém podstavce VX Systém podstavce VX B3 B4 T1 T2 T3 T4 T5 B2 B1 83 100 A L2 L1 L3 38 75 L4 200 83 L2 L1 B L3 138 175 Podstavec, výška 100 mm Kryty podstavce, plné výška 100 mm, pohled zpředu Kryty podstavce kartáčovou lištou, výška 100 mm, pohled zpředu Kryty podstavce větracími otvory, výška 100 mm, pohled zpředu Podstavec, výška 200 mm Kryty podstavce, plné výška 200 mm, pohled zpředu Pro šířku nebo hloubku skříně mm Šířkové rozměry Délkové rozměry Hloubkové rozměry mm B1 T51) 300 264 235 175 111 160 109 157 264 235 175 111 225 400 364 335 275 211 260 209 257 364 335 275 211 325 500 464 435 375 311 360 309 357 464 435 375 311 425 600 564 535 475 411 460 409 457 349 564 535 475 411 525 800 764 735 675 611 660 609 657 549 764 735 675 611 725 850 814 785 725 661 710 659 707 775 1000 964 935 875 811 860 809 857 964 935 875 811 925 1100 1064 1035 975 911 960 909 957 1025 1200 1164 1135 1075 1011 1060 1009 1057 1164 1135 1075 1011 1125 1600 1564 1535 1475 1411 1460 1409 1457 1525 1800 1764 1735 1675 1611 1660 1609 1657 1725 1) vzdálenost systémového děrování včetně úhelníku pro montáž podstavce 25 24 78 50 24 150 75 25 25 Pohled Pohled B Pohled zezadu Pohled zezadu
