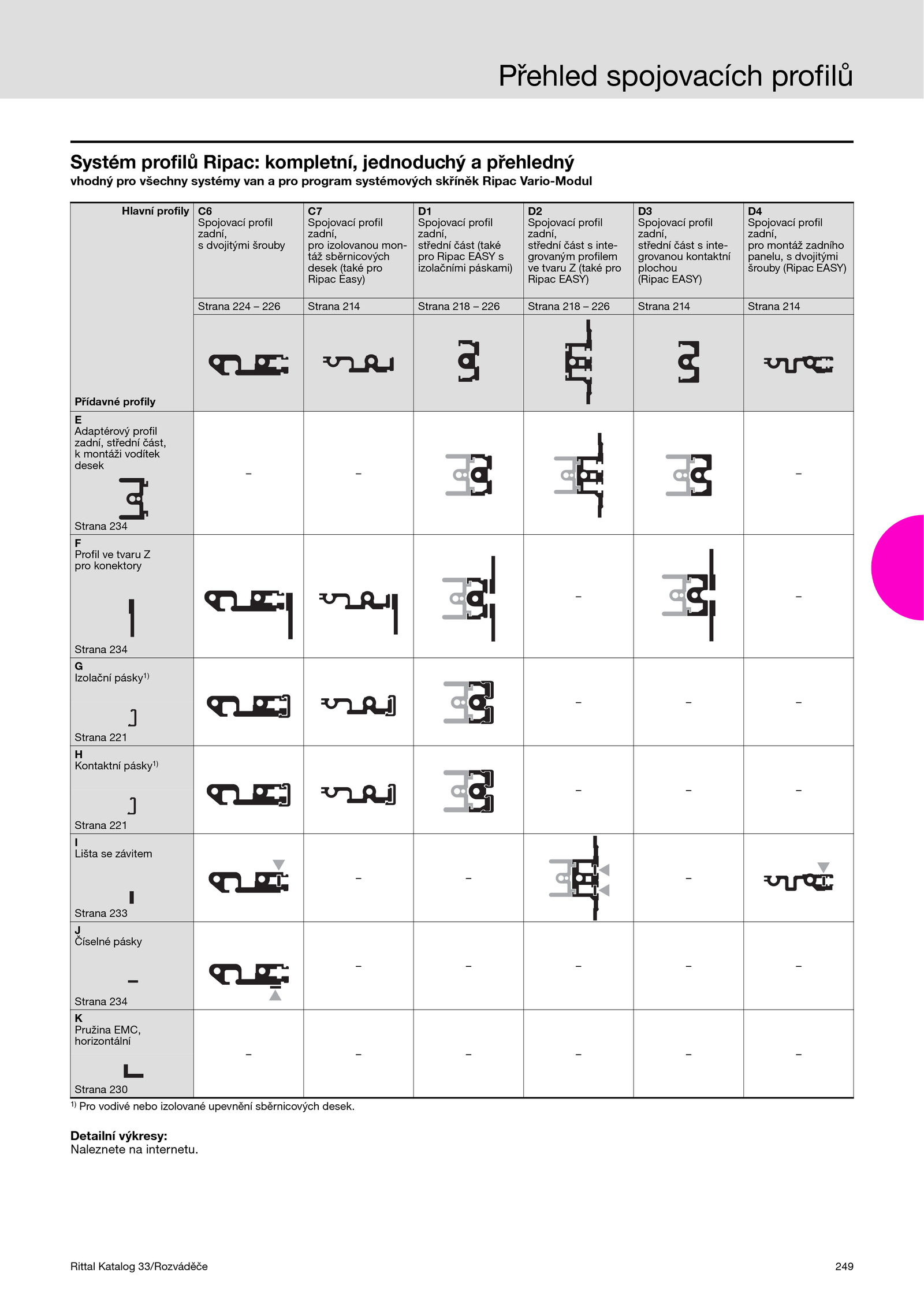

Přehled spojovacích profilů
249Rittal Katalog 33/Rozváděče
Systém profilů Ripac: kompletní, jednoduchý přehledný
vhodný pro všechny systémy van pro program systémových skříněk Ripac Vario-Modul
Detailní výkresy:
Naleznete internetu.
.
Hlavní profily C6
Spojovací profil
zadní,
s dvojitými šrouby
C7
Spojovací profil
zadní,
pro izolovanou mon-
táž sběrnicových
desek (také pro
Ripac Easy)
D1
Spojovací profil
zadní,
střední část (také
pro Ripac EASY s
izolačními páskami)
D2
Spojovací profil
zadní,
střední část inte-
grovaným profilem
ve tvaru (také pro
Ripac EASY)
D3
Spojovací profil
zadní,
střední část inte-
grovanou kontaktní
plochou
(Ripac EASY)
D4
Spojovací profil
zadní,
pro montáž zadního
panelu, dvojitými
šrouby (Ripac EASY)
Strana 224 226 Strana 214 Strana 218 226 Strana 218 226 Strana 214 Strana 214
Přídavné profily
E
Adaptérový profil
zadní, střední část,
k montáži vodítek
desek
– –
Strana 234
F
Profil tvaru Z
pro konektory
– –
Strana 234
G
Izolační pásky1)
– –
Strana 221
H
Kontaktní pásky1)
– –
Strana 221
I
Lišta závitem
– –
Strana 233
J
Číselné pásky
– –
Strana 234
K
Pružina EMC,
horizontální
– –
Strana 230
1) Pro vodivé nebo izolované upevnění sběrnicových desek
