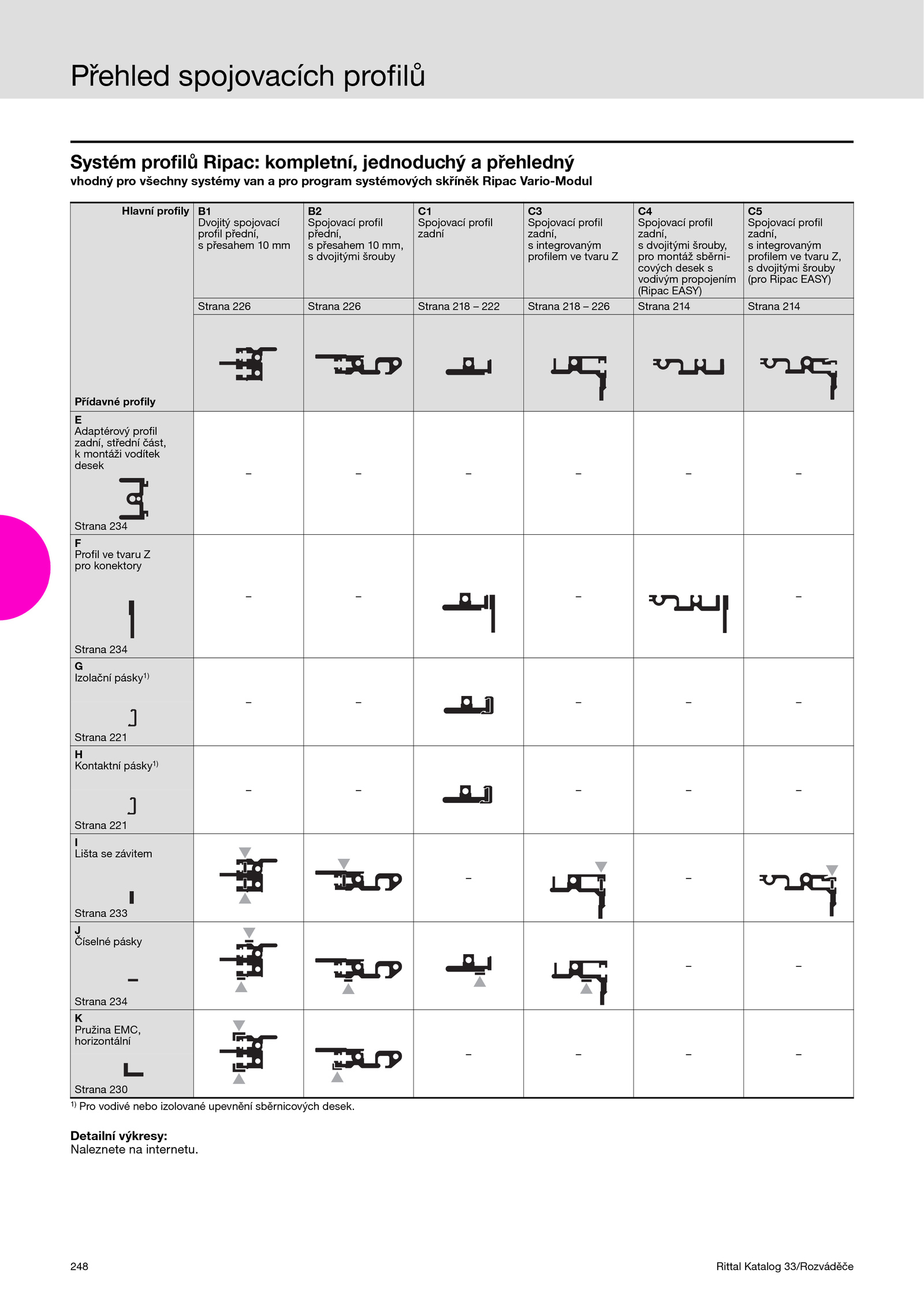

Přehled spojovacích profilů
248 Rittal Katalog 33/Rozváděče
Systém profilů Ripac: kompletní, jednoduchý přehledný
vhodný pro všechny systémy van pro program systémových skříněk Ripac Vario-Modul
Detailní výkresy:
Naleznete internetu.
.
Hlavní profily B1
Dvojitý spojovací
profil přední,
s přesahem mm
B2
Spojovací profil
přední,
s přesahem mm,
s dvojitými šrouby
C1
Spojovací profil
zadní
C3
Spojovací profil
zadní,
s integrovaným
profilem tvaru Z
C4
Spojovací profil
zadní,
s dvojitými šrouby,
pro montáž sběrni-
cových desek s
vodivým propojením
(Ripac EASY)
C5
Spojovací profil
zadní,
s integrovaným
profilem tvaru Z,
s dvojitými šrouby
(pro Ripac EASY)
Strana 226 Strana 226 Strana 218 222 Strana 218 226 Strana 214 Strana 214
Přídavné profily
E
Adaptérový profil
zadní, střední část,
k montáži vodítek
desek
– –
Strana 234
F
Profil tvaru Z
pro konektory
– –
Strana 234
G
Izolační pásky1)
– –
Strana 221
H
Kontaktní pásky1)
– –
Strana 221
I
Lišta závitem
– –
Strana 233
J
Číselné pásky
– –
Strana 234
K
Pružina EMC,
horizontální
– –
Strana 230
1) Pro vodivé nebo izolované upevnění sběrnicových desek
