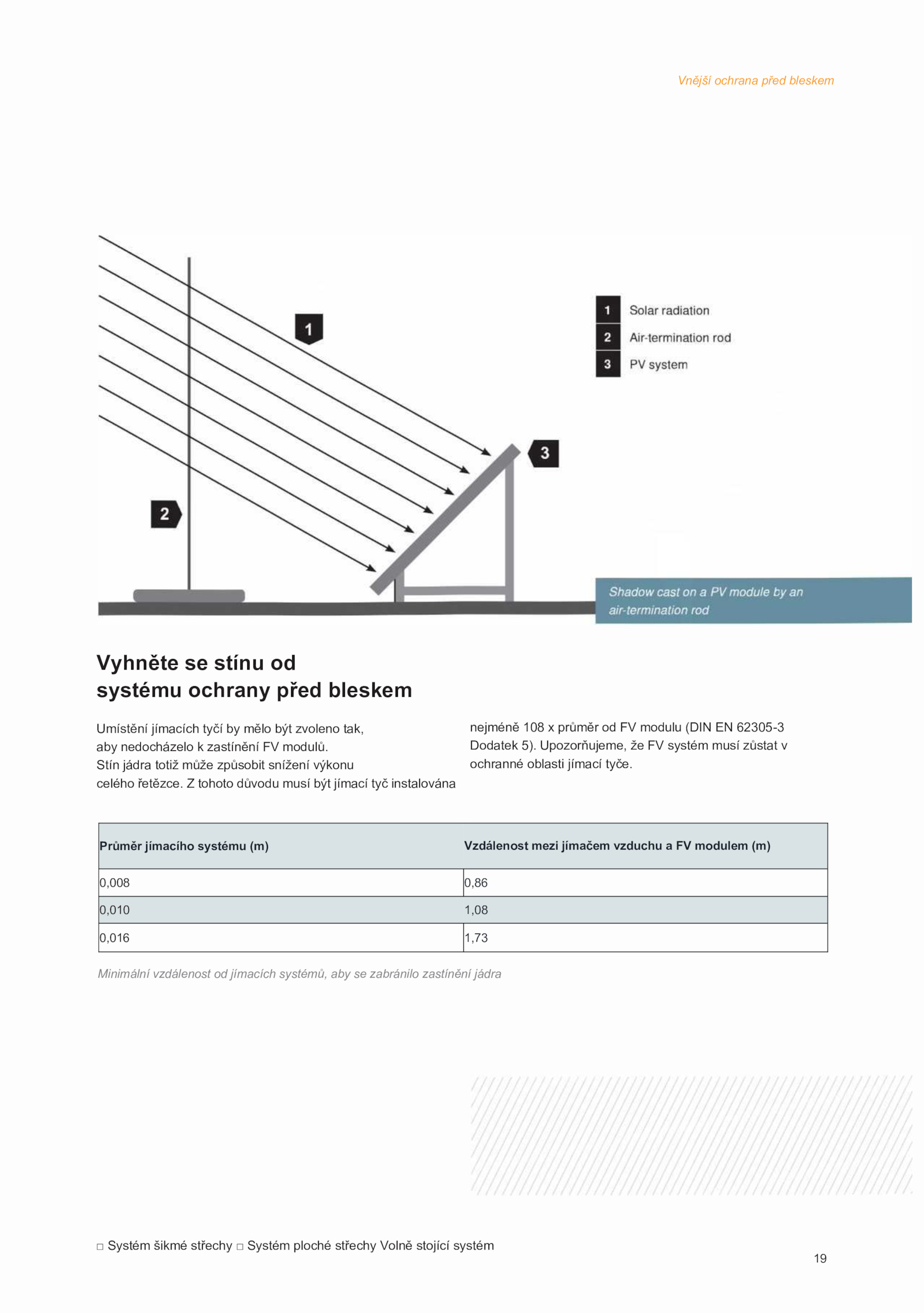

Vyhněte stínu od
systému ochrany před bleskem
Umístění jímacích tyčí mělo být zvoleno tak,
aby nedocházelo zastínění modulů.
Průměr jímacího systému (m) Vzdálenost mezi jímačem vzduchu modulem (m)
0,008 0,86
0,010 1,08
0,016 1,73
Minimální vzdálenost jímacích systémů, aby zabránilo zastínění jádra
□ Systém šikmé střechy Systém ploché střechy Volně stojící systém
19
.
Stín jádra totiž může způsobit snížení výkonu
celého řetězce. tohoto důvodu musí být jímací tyč instalována
nejméně 108 průměr modulu (DIN 62305-3
Dodatek 5)
